ربات سولدرینگ هوشمند 8 محور با سنسورهای بصری و نیرویی

ربات سولدرینگ هوشمند 8 محور با سنسورهای بصری و نیرویی

نام تجاری: HSTECH
شماره مدل: HS-S800H
مقدار تولیدی: 1 مجموعه
قیمت: negotiable
شرایط پرداخت: D/P، T/T، Western Union، MoneyGram
توانایی عرضه: 50 مجموعه در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول::
ربات سولدر اتوماتیک
محور:
8 محور
سکو:
دو برابر
سر لحیم کاری:
دو برابر
مواد:
آلیاژ آلومینیوم
ولتاژ:
100-240 ولت AC
نوع:
دسکتاپ
تضمین:
1 سال
جزئیات بسته بندی:
جعبه چوبی
قابلیت ارائه:
50 مجموعه در ماه
برجسته کردن:

ربات جوش خودکار بصری,روبات سولدر کردن اتوماتیک سنسورهای نیروی,8 محور ربات جوش خودکار

,

Force Sensors Automatic Soldering Robot

,

8 Axis Automatic Soldering Robot

توضیحات محصول

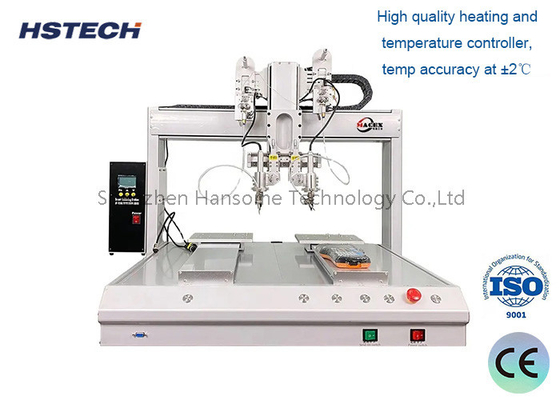

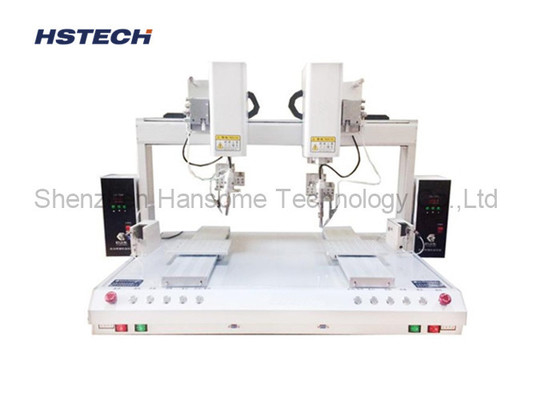

ربات سولدرینگ هوشمند 8 محور با سنسورهای بصری و نیرویی



توضیحات محصولات

دستگاه سولدر کردن دوپلتفرم دسکتاپ:



دستگاه های جوش خودکار 8 محوری یک دستگاه جوش دوگانه 4 محوری است که یک ربات 4 محوری دیگر را بر اساس یک ربات جوش 4 محوری اضافه می کند که به طور قابل توجهی کارایی را بهبود می بخشد،همچنین باعث می شود که جوشیدن هیچ زاویه مرده، مناسب برای جوش نقطه ای و جوش کششی مانند PCB، تقسیم کننده فرکانس و غیره.



1.8 درجه آزادی: ربات دارای 8 مفصل قابل برنامه ریزی است که می تواند حرکات جوش انعطاف پذیرتر را به دست آورد و طیف گسترده تری از عملیات را پوشش دهد.


2.به شدت خودکار: ربات می تواند به طور خودکار کل فرآیند موقعیت مکانی نقطه جوش ، جوش و تشخیص را تکمیل کند ، که به طور قابل توجهی کارایی و ثبات تولید را بهبود می بخشد.


3کنترل دقیق: این ربات از سرو موتورهای با دقت بالا و الگوریتم های کنترل پیشرفته استفاده می کند تا کنترل دقیق پارامترهایی مانند موقعیت جوش، نیروی جوش و دمای جوش را به دست آورد.


4هوش: این سیستم دارای عملکردهای سنجش هوشمند مانند سیستم های بصری و سنسورهای نیروی است و می تواند با اندازه و انحراف موقعیت قطعه کار سازگار شود.


5انعطاف پذیری: 8 درجه آزادی مفاصل اجازه می دهد تا ربات به فرآیندهای جوش پیچیده مختلف و اشکال قطعه کار سازگار شود.عملکرد آموزش قابل برنامه ریزی، تنظیم مجدد و استفاده از آن را آسان می کند.


6صرفه جویی در انرژی و حفاظت از محیط زیست: استفاده از محرک الکتریکی به جای محرک پنوماتیک مصرف انرژی و انتشار ضوضاء را کاهش می دهد



تعریف و عملکرد:
دستگاه جوشکاری دو پلت فرم دسکتاپ یک دستگاه جوشکاری است که دو میز کار مستقل را ادغام می کند.
عملیات جوش مختلف را می توان در دو پلت فرم به طور همزمان انجام داد تا کارایی جوش را بهبود بخشد.


اصل کار:
این ماشین دارای دو سطح کار مستقل است که می تواند کارهای آماده ای مانند تشخیص و تمیز کردن پیوستهای جوش را انجام دهد.
در طول جوش، دو پلت فرم کاری می توانند به طور همزمان کار کنند، یکی از آنها مسئول جوش است و دیگری برای دسته بعدی از کارهای جوش آماده می شود.
پس از تکمیل جوش، صفحه PCB به طور خودکار از بستر جوش به یک بستر منتظر دیگر حرکت می کند.


ویژگی های اصلی:
طراحی دو پلاتفورم: بهبود بهره وری موازی عملیات جوش.
عملکرد انعطاف پذیر: وظایف مختلف جوش در همان زمان انجام می شود.
درجه بالایی از اتوماسیون: مداخله دستی را کاهش می دهد و کارایی تولید را بهبود می بخشد.
اثر کوچک: مناسب برای استفاده از دسکتاپ و مناسب برای محیط های کاری مختلف.
عملیات ساده: رابط انسان-ماشین دوستانه، آسان برای اپراتورها برای تسلط.


سناریوهای کاربرد:
تولید دسته های کوچک محصولات الکترونیکی: مناسب برای سناریوهای تولید در مقیاس کوچک مانند نمونه سازی و نگهداری محصولات الکترونیکی است.
کاربرد تحقیق و توسعه آزمایشگاهی: برای آزمایشات جوش و آزمایش در روند توسعه محصول جدید استفاده می شود.
استفاده در آموزش و پرورش: می تواند برای تمرین آموزش مهارت های جوش برای دانشجویان تخصص الکترونیک استفاده شود.



ویژگی ها



1، افزايش نيتروژني، بهترين کيفيت جوشکاري را تضمین مي کند.
2، مکانیسم تمیز کردن اسفنج آهن شنوایی اختراع شده، راه حل تمیز کردن ناله سنتی ناشی از قلع باقیمانده بر روی سر آهن نمی تواند تمیز شود،که منجر به آلودگی ضعیف جوش یا جوش مشترک می شود..
3، سر آهن قدرت بالا، طول عمر طولانی تر از مارک های دیگر بیش از 5 برابر.
4، آخرین طراحی نوع کارت، آسان جدا کردن، و موقعیت سر را تغییر نمی دهد به دلیل جایگزینی سر آهن.
5، بیش از 500 نوع از شکل سر آهن، می تواند با توجه به نیازهای مشتری از انواع مختلف سر آهن طراحی شود.

6، کنترل کننده جوش و جوش دارای بسیاری از گروه های حالت جوش حافظه، می تواند با توجه بهاندازه های مختلفی از مفاصل جوش به عنوان تنظیم شده است.

8، روش تنظیم پدنت آموزش، عملیات بسیار ساده است، بدون مهندس کامپیوتر حرفه ای برای کار، اپراتور عمومی می تواند در عرض 3 ساعت آموزش و پرورش کامل.

9، دقت 0.02mm است، اطمینان از دقت موقعیت جوش در فرآیند تولید.

10، مجهز به کمربند ناقل اتوماتیک، برای دستیابی به عملیات خودکار کامل، آسان آنلاین.

11، CCD اختیاری برای دستیابی به عملکرد بازرسی.



مشخصات



مدل HS-S800H
نام محصول ربات 8 محوری
ولتاژ ورودی AC110/220V،50/60Hz
قدرت حداکثر.300W
ولتاژ خروجی DC24V
محدوده حرکت-- محور X 2x300 میلی متر
محور Y1 2x300 میلی متر
محور Y2 2x300 میلی متر
محور Z 2x300 میلی متر
محور R 360 درجه
سرعت ((X/Y1/Y2/Z) 5-800mm/sec
محور R ±360درجه
دقت تکرار ((X/Y1/Y2/Z)) ±0.02mm
ظرفیت بار کاری 5 کیلوگرم
ظرفیت بارگیری دستگاه 3 کیلوگرم
مواد آلیاژ آلومینیوم، رنگ سطحی
روش رانندگی کمربند زمانبندی
موتور موتور مرحله ای، 2 فاز، 3A
محدوده دمای پیش گرم کردن 50 تا 500 درجه سانتیگراد
ظرفیت برنامه max99, فایل لحظه ای: max999
پورت ارتباطی RS232
ورودی I/O 8 تا از 16
قطر قلع آهن 0.3 تا 1.5 میلی متر
گسترش ذخیره سازی پشتیبانی از حافظه فلش
حالت برنامه ریزی پخته شدن یا تخنیکی شدن
ابعاد ماشین 880*580*645 میلی متر
وزن خالص ۶۵ کیلوگرم



بسته بندی و تحویل
ماده
دستگاه جوش دادن دسکتاپ
بسته بندی
1 مجموعه در یک جعبه چوبی به عنوان شرط ایمنی
ابعاد بیرونی
880*580*645 میلی متر
وزن
حدود 20 تا 35 کيلوگرم
تحویل
حدود 15-20 روز کاری
پرداخت
D/P، T/T، وسترن یونیون، مانی گرام
بندر
شنژن
حمل
A.به صورت نامه رسان: 4-7 روز کاری با پیشنهاد ویژه
B.به وسیله هوا: 7 روز کاری در فرودگاه تعیین شده
ج.از طریق دریا: 20-25 روز کاری در بندر تعیین شده
