JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی

JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی

نام تجاری: JUKI
شماره مدل: 7501 7502 7503 7504
مقدار تولیدی: ۱ درصد
قیمت: negotiable
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
توانایی عرضه: 10000 PCS در ماه
اطلاعات دقیق
محل منبع:
ژاپن
گواهی:
CE
نام محصول:
نازل جوکی
کشور:
ژاپن
سر نازل:
7501 7502 7503 7504
مواد:
فولاد ضد زنگ
درخواست:
ماشین های SMT Pick And Place
زمان پیشرو:
1-2 روز
جزئیات بسته بندی:
بسته کارتن
قابلیت ارائه:
10000 PCS در ماه
برجسته کردن:

نوزل smt سفارشی,JUKI 7501 7502 7503 Smt نوزل,JUKI RS-1 Smt نوزل

,

JUKI 7501 7502 7503 Smt Nozzle

,

JUKI RS-1 Smt Nozzle

توضیحات محصول

JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی

توضیحات محصولات

فنجان JUKI:

نوزل دستگاه قرار دادن SMT می تواند اجزای مختلف شکل و اندازه را به روش های مختلف انتخاب و قرار دهد.فشار منفی نوزل مکش اجزای را از سیستم تغذیه می کشد.هنگامی که نوزل مکش قطعات حیاتی را مکش می کند، سیستم تعیین می کند که نوزل مکش قطعات را با موفقیت مکش کرده است فقط زمانی که درجه خلاء مشخص شده به دست آید.وقتی قطعات به سمت کنار می آیند یا مواد پرتاب می شوند، که باعث می شود نوزل مکش به موفقیت قطعات را انتخاب نکند، دستگاه قرار دادن SMT یک سیگنال هشدار ارسال می کند.

هنگامی که نوزل ما اجزای را جمع می کند و آنها را به PCB متصل می کند، ما معمولاً از دو روش برای قرار دادن آنها استفاده می کنیم. یکی از آنها نصب بر اساس ارتفاعی است که از قبل در سیستم وارد کرده ایم.هنگامی که سر قرار دادن دستگاه SMT ما قرار دادن به ارتفاع تنظیم شده سقوط می کند، خلاء آزاد می شود و قطعات بر روی پد ها قرار می گیرند. به طور کلی ما از این روش استفاده نمی کنیم زیرا انعطاف پذیر نیست.روش دیگر به دست آوردن یک فرود نرم از قرار دادن تحت عمل سنسور فشار به دلیل واکنش فوری بین نوزل و صفحه PCB، به طوری که قرار دادن ما آسان تر و صاف تر است.

نوزل مکش قطعه ای از تجهیزات است که ما اغلب در تولید و قرار دادن آن استفاده می کنیم. آن را اغلب در تماس با اجزای و در طول زمان پوشیده و آسیب خواهد دید. بنابراین،مواد و ساختار نوزل مکش ماشین های قرار دادن SMT توجه بیشتری به دست می آورنددر روزهای اولیه، مواد آلیاژ استفاده می شد، و بعدا آنها به مواد پلاستیکی مقاوم به استفاده از فیبر کربن تغییر کردند.نوزل های پیشرفته تر از مواد سرامیکی و الماس استفاده می کنند تا نوزل ها بیشتر.

نوزل SMT (تکنولوژی نصب سطحی) یک ابزار مهم است که در تجهیزات قرار دادن خودکار برای قطعات الکترونیکی استفاده می شود، برای انتخاب و قرار دادن قطعات الکترونیکی کوچک استفاده می شود.انواع زیادی از نوزل های SMT بر اساس نیازهای مختلف وجود دارداز جمله موارد متداول:





نوزل گرد نوزل گرد رایج ترین نوع است که برای برداشت و قرار دادن اجزای الکترونیکی گرد مانند مقاومت های تراشه ای، خازن ها و غیره مناسب است.
نوزل مستطیل نوزل مستطیل برای برداشت و قرار دادن اجزای الکترونیکی مستطیل مانند تراشه های IC، دیودها و غیره مناسب است.
نوزل سوزن نوزل سوزن برای برداشت و قرار دادن اجزای الکترونیکی طولانی مانند محرک ها، نوسانگرهای کریستالی و غیره مناسب است.
نوزل شکل V نوزل شکل V مناسب برای برداشت و قرار دادن اجزای الکترونیکی شکل خاص، مانند لامپ های لامپ LED، اپتوکوپلرها و غیره است.





ویژگی های نوزل های JUKI:


خطوط متنوع محصول: JUKI نوزل هایی با اندازه ها، اشکال و مواد مختلف را برای متناسب کردن با اجزای مختلف ارائه می دهد.
موقعیت دقیق بالا: نوزل می تواند قطعات را به دقت قرار دهد تا کیفیت قرار دادن را تضمین کند.
مقاومت در برابر فرسایش: ساخته شده از مواد با کیفیت بالا، عمر طولانی.
نگهداری آسان: می تواند به سرعت جایگزین و تمیز شود تا زمان توقف را کاهش دهد.



سناریوهای کاربرد اصلی:


خط تولید پیچ SMT: نوزل های JUKI به طور گسترده ای در انواع مختلف تجهیزات دستگاه پیچ استفاده می شوند.
مونتاژ محصولات الکترونیکی: برای قرار دادن قطعات محصولات الکترونیکی مانند تلفن های همراه، رایانه ها و لوازم خانگی استفاده می شود.
تولید دستگاه های پزشکی: برای نصب قطعات تجهیزات پزشکی دقیق استفاده می شود.
مونتاژ هوافضا: برای مونتاژ ماژول الکترونیکی در زمینه هوافضا استفاده می شود.

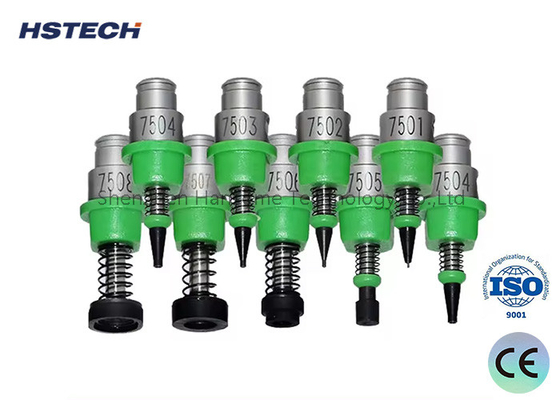

JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی 0

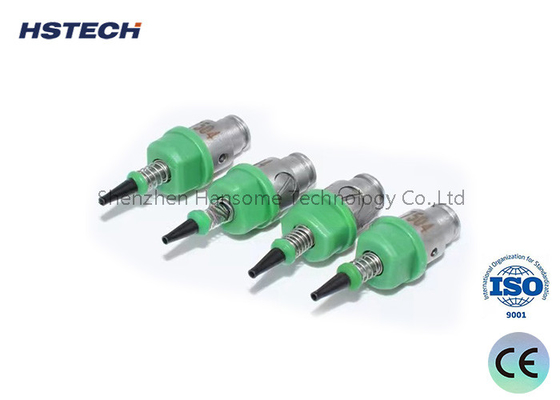

JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی 1

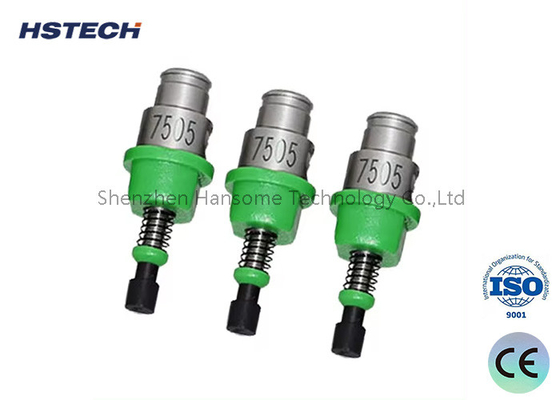

JUKI ۷۵۰۱ ۷۵۰۲ ۷۵۰۳ Smt نوزل برای JUKI RS-1 انتخاب و قرار دادن قطعات یدکی 2



نوزل های نسبی با شماره قطعات برای سری Juki:

E35017210A0 JUKI NOZZLE 101 ASSY Ø 1.0x0.4
E35027210A0 JUKI NOZZLE 102 ASSY Ø 1.5x1.0
E35037210A0 JUKI NOZZLE 103 ASSY Ø3.0x1.7
E35047210A0 JUKI NOZZLE 104 ASSY Ø 4.0x3.2
E35057210A0 JUKI NOZZLE 105 ASSY Ø 6.5x5.0
E35067210A0 JUKI NOZZLE 106 ASSY Ø 9.0x8.0
E35517210A0 JUKI NOZZLE 201 ASSY Ø 3.5x1.0
E35527210A0 JUKI NOZZLE 202 ASSY Ø 5.5x3.2
E35537210A0 JUKI NOZZLE 203 ASSY Ø 8.5x5.0
E35547210A0 JUKI NOZZLE 204 ASSY Ø 9.0x8.0
E3600729000 JUKI NOZZLE 500 Ø 0.7x0.4
E36017290A0 JUKI NOZZLE 500 Ø 0.7x0.4
E36037290A0 JUKI NOZZLE 500 Ø 1.6x1.0
E36047290A0 JUKI NOZZLE 500 Ø 3.5x1.7
E36057290A0 JUKI NOZZLE 500 Ø 5.0x3.2
E36067290A0 JUKI NOZZLE 500 Ø 8.5x5.0
E36077290A0 JUKI NOZZLE 500 Ø 9.0x8.0
E36087290A0/40011046 JUKI NOZZLE 500 ASSY Ø1.0 X 0.5
E36007290A0/40001339 JUKI NOZZLE 501 ASSY Ø 0.7x0.4
E36017290A0/40001340 JUKI NOZZLE 502 ASSY Ø 0.7x0.4
E36027290A0/40001341 JUKI NOZZLE 503 ASSY Ø1.0x0.6
E36037290A0/40001342 JUKI NOZZLE 504 ASSY Ø1.5/1.0
E36047290A0/40001343 JUKI NOZZLE 505 ASSY 3.5/17
E36057290A0/40001344 JUKI NOZZLE 506 ASSY Ø5.0/3.2
E36067290A0/40001345 JUKI NOZZLE 507 ASSY Ø8.5/5.0
E36077290A0/40001346 JUKI NOZZLE 508 ASSY Ø8.5 /5.0
E36077290A0/40025165 JUKI NOZZLE 509 ASSY Ø0.1/0.4
E36157290A0 JUKI NOZZLE 510 ASSY Ø1.5/0.6
E36167290A0 JUKI NOZZLE 511 ASSY Ø2.0/1.2
E40017210A0 JUKI PICK UP NOZZLE (دستگاه جمع آوری مواد مخدر)
E40027210A0 JUKI PICK UP NOZZLE
E40057210A0 JUKI PICK UP NOZZLE (دستگاه جمع آوری مواد مخدر)
E40067210A0 JUKI PICK UP NOZZLE
E40077210A0 JUKI PICK UP NOZZLE
E40087210A0 JUKI PICK UP NOZZLE
E40097210A0 JUKI PICK UP NOZZLE
E40107210A0 JUKI PICK UP NOZZLE
E40117210A0 JUKI PICK UP NOZZLE
E40127210A0 JUKI PICK UP NOZZLE
E40137210A0 JUKI PICK UP NOZZLE
E40147210A0 JUKI PICK UP NOZZLE
E40167210A0 JUKI PICK UP NOZZLE
E40177210A0 JUKI PICK UP NOZZLE
E40187210A0 JUKI PICK UP NOZZLE
E40207210A0 JUKI PICK UP NOZZLE
E40217210A0 JUKI PICK UP NOZZLE
E40227210A0 JUKI PICK UP NOZZLE
E40237210A0 JUKI PICK UP NOZZLE
E40247210A0 JUKI PICK UP NOZZLE
E40257210A0 JUKI PICK UP NOZZLE
E40267210A0 JUKI PICK UP NOZZLE
E40277210A0 JUKI PICK UP NOZZLE
E40287210A0 JUKI PICK UP NOZZLE
E40297210A0 JUKI PICK UP NOZZLE
E40307210A0 JUKI PICK UP NOZZLE
E40317210A0 JUKI PICK UP NOZZLE
E40337210A0 JUKI PICK UP NOZZLE
E40347210A0 JUKI PICK UP NOZZLE
E40357210A0 JUKI PICK UP NOZZLE
E40367210A0 JUKI PICK UP NOZZLE
E40377210A0 JUKI PICK UP NOZZLE
E40387210A0 JUKI PICK UP NOZZLE
E40397210A0 JUKI PICK UP NOZZLE
E40417210A0 JUKI PICK UP NOZZLE
E40427210A0 JUKI PICK UP NOZZLE
E40437210A0 JUKI PICK UP NOZZLE
E40447210A0 JUKI PICK UP NOZZLE
E40457210A0 JUKI PICK UP NOZZLE
E40467210A0 JUKI PICK UP NOZZLE
E40477210A0 JUKI PICK UP NOZZLE
E40487210A0 JUKI PICK UP NOZZLE
E40497210A0 JUKI PICK UP NOZZLE
E40507210A0 JUKI PICK UP NOZZLE
E40517210A0 JUKI PICK UP NOZZLE
