دستگاه قفل پیچ با ایستگاه کار دوگانه

نام تجاری:	HSTECH
شماره مدل:	HS-DH6331
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه قفل پیچ

تغذیه:

تغذیه مکش

محور:

6 محور

پیچ های سازگار:

M1-M6، یا سفارشی

محدوده متحرک:

500*300*300*100 میلی متر

مواد:

آلومینیوم اصلی

بندر:

شنژن

تولید کننده:

آره

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه قفل پیچ دو ایستگاه کاری,دستگاه قفل پیچ 6 محور,دستگاه قفل پیچ با عملکرد قابل مشاهده

6 Axis Screw Locking Machine

Visible Operation Screw Locking Machine

توضیحات محصول

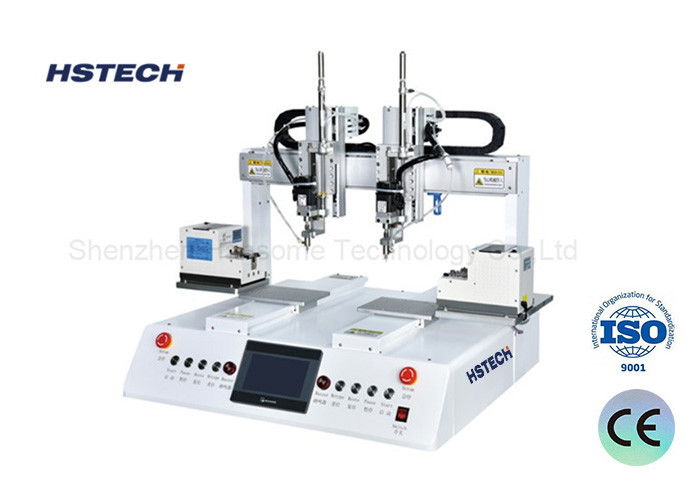

دستگاه قفل پیچ با ایستگاه کار دوگانه

توضیحات محصولات

دستگاه قفل پیچ:

ماشین پیچ دو پیچ درایور دو، پلت فرم دو، و مکش پیچ تغذیه پیچ قفل خودکار ماشین، آن را با استفاده از لمس پیچ و دستی حرکت سر پیچ برای انجام محل،اين نوع برنامه ريزي خيلي آسونيه، زمان برنامه نویسی زیادی را صرفه جویی می کند.

این یک نوع جدید از ماشین قفل پیچ است که می تواند جایگزین دستی سنتی آموزش برنامه نویسی ماشین، آن را به طور گسترده ای در صنعت الکترونیک استفاده می شود.

برای پیچ های M1 تا M6 سازگار است، پیچ های ویژه دیگر نیز می توانند سفارشی شوند.

عملکردها و کاربردهای آن:

استفاده می شود در سناریوهای مونتاژ پیچ خودکار که نیاز به دقت بالا و موقعیت مکانی پیچیده دارند.
می تواند حرکت هماهنگ 3 محور خطی و 3 محور چرخشی را برای موقعیت انعطاف پذیر پیچ ها به دست آورد.
این به طور گسترده ای در مونتاژ محصولات پیچیده در خودرو، الکترونیک، لوازم خانگی و سایر صنایع استفاده می شود.

ساختار مکانیکی:

6 مفصل قابل کنترل مستقل، از جمله 3 محور خطی و 3 محور چرخش.
این دستگاه توسط یک سرو موتور رانده می شود و مجهز به یک کدگر با دقت بالا برای دستیابی به موقعیت دقیق است.
یک سر پیچک در انتهای بازوی رباتیک نصب شده است تا از طریق کنترل دقیق، پیچ ها را با دقت بالا محکم کند.
مجهز به یک دستگاه تغذیه پیچ خودکار برای تکمیل کل فرآیند مونتاژ پیچ.

سیستم کنترل:

PLC یا کنترل کننده حرکت درجه صنعتی برای کنترل متمرکز و برنامه نویسی برنامه استفاده می شود.
می تواند برنامه ریزی مسیر فضایی سه بعدی را برای اطمینان از حرکت صاف و بدون برخورد بازوی رباتیک تحقق بخشد.
مجهز به رابط انسان-ماشین، می تواند طراحی، ذخیره و فراخوانی برنامه های عامل را درک کند.
این دستگاه دارای نظارت و بازخورد در زمان واقعی در ابعاد متعدد مانند تورک، موقعیت و سرعت است.

ویژگی های عملکرد:

6 درجه آزادی، که می تواند موقعیت های فضایی پیچیده ای را برای مونتاژ پیچ انجام دهد.
تکرار پذیری بالا، معمولاً در محدوده ± 0.1mm.
کارایی بالا، تا 80-120 بار در دقیقه سرعت مونتاژ پیچ.
مناسب برای پیچ های مختلف اندازه و مواد، سازگاری قوی.
درجه بالایی از اتوماسیون، به طور قابل توجهی بهبود بهره وری تولید و کیفیت محصول.

مشخصات

مدل	HS-DH6331
نام محصول	دستگاه قفل پیچ خودکار
محدوده حرکت ((X/Y1/Y2/Z)	600300300100100 میلی متر
سرعت حرکت محور X/Y1/Y2	موتور حلقه بسته:1-800mm/s
سرعت حرکت محور Z	موتور حلقه بسته: 1-300mm/s
حداکثر بار محور X/Y1/Y2	موتور حلقه بسته: 5 کیلوگرم
حداکثر بار محور Z	موتور حلقه بسته: 3 کیلوگرم
منبع برق	AC110V/220V، 50/60Hz
دقت تکرار	±0.02mm
مدارک پشتیبانی	CAD CorelDraw
پیچ های مناسب	M1-M6
ابعاد ماشین8	880585800 میلی متر
وزن ماشین	120 کیلوگرم

برند قطعات اصلی

1موتور: شينانو

2راهنما:

3، سوئیچ فوتو الکتریکی: Omron

4منبع برق: Meanwell

ویژگی ها

1، تغذیه نوع مکش، با یک فیدر پیچ و یک سر قفل.
2، دسکتاپ و عملکرد قابل مشاهده، می تواند خط تولید اتوماتیک را متصل کند.
3، 6 محور عمل، محدوده حرکت 600 * 300 * 300 * 100 * 100mm.
4، پشتیبانی از چندین سطل پیچ در حالت مکش.

5، ایستگاه کار دو برابر، بهبود بهره وری تولید و کاهش هزینه نیروی کار.
6، سازگاری آسان برای M1-M6، فقط با تغییر راهنمای پیچ ((تخصیص در دسترس است).

7، کار آسان، اپراتور می تواند چندین دستگاه را به طور همزمان کار کند.

8دستگاه می تواند صدها فایل پردازش را ذخیره کند، هر فایل می تواند 1000 بیت پیچ را پشتیبانی کند، می توانید آن را هنگام استفاده از آن صدا کنید.

دستگاه قفل پیچ با ایستگاه کار دوگانه 0

بسته بندی و تحویل

ماده	دستگاه قفل پیچ
بسته بندی	1 مجموعه در یک جعبه چوبی به عنوان شرط ایمنی
ابعاد بیرونی	۸۸۰۰۵۸۵۸۰۰ میلی متر
وزن	حدود 120 کيلوگرم
تحویل	حدود 15-20 روز کاری
پرداخت	D/P، T/T، وسترن یونیون، مانی گرام
بندر	شنژن
حمل	A.به صورت نامه رسان: 4-7 روز کاری با پیشنهاد ویژه
	B.به وسیله هوا: 7 روز کاری در فرودگاه تعیین شده
	ج.از طریق دریا: 20-25 روز کاری در بندر تعیین شده
