4 محور پیچ قفل کردن ماشین دوگانه Y پلت فرم با تغذیه مکش

4 محور پیچ قفل کردن ماشین دوگانه Y پلت فرم با تغذیه مکش

نام تجاری:	HSTECH
شماره مدل:	HS-SL5331
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه قفل پیچ 4 محور

تغذیه:

تغذیه مکش

فیدر پیچ:

تک، یا سفارشی دو

پیچ های سازگار:

M1-M6، یا سفارشی

محدوده متحرک:

500*300*300*100 میلی متر

مواد:

آلومینیوم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه قفل پیچ 4 محور,دستگاه قفل پیچ دو Y Platform,دستگاه قفل پیچ با تغذیه مکش

Double Y Platform Screw Fastening Machine

Screw Fastening Machine with Suction Feeding

توضیحات محصول

4 محور پیچ قفل کردن ماشین دو Y پلت فرم با تغذیه مکش

مقدمه

این ماشین پیچ یک ماشین پیچ بندی به طور گسترده ای استفاده می شود، سازگار با بسیاری از صنایع، تلفن هوشمند، کامپیوتر، دستگاه های الکتریکی، صنعت مبلمان، و غیره. این یک 4 محور پیچ قفل ماشین است،با ایستگاه کار دوگانه، تک پیچ و تک تغذیه، کل ماشین شامل یک سیستم تغذیه و یک سیستم قفل پیچ، بخش تغذیه مسئول دستگاه تنظیم پیچ،نوع نسبتا ساده ای از پیچ است که به منظور بهبود کارایی کار در یک ردیف تنظیم شده است..

ویژگی ها

1، به طور گسترده ای استفاده می شود، حجم کوچک، می تواند خط تولید خودکار را متصل کند، مناسب برای تعویض محصول است.
2، با عملکرد بازرسی هوشمند، بازرسی اشتباه قفل، قفل ناپایدار، پیچ گشاده و غیره.
3، پلی فرم Y دوگانه، بنابراین اپراتور می تواند به طور متناوب بار

4، 4 محور عملیات، محدوده حرکت 500 * 300 * 300 * 100mm.
5، درجه اتوماسیون بالا، کار آسان که کارکنان می توانند به سرعت تسلط داشته باشند.
6، صفحه نمایش لمسی یا آموزش آویز قابل برنامه ریزی انجام عملیات بیشتر، پس از تنظیم برنامه نویسی، ماشین می تواند در تولید قرار داده شود، همچنین آسان برای مدیریت.

7، کار آسان، اپراتور می تواند چندین دستگاه را به طور همزمان کار کند.

8، با عملکرد تشخیص نشت، اگر یک پیچ پر نشده در محل آن را می تواند به طور مداوم پر یا شروع پردازش هشدار.

ساختار مکانیکی
طراحی بازوی رباتیک 4-DOF را اتخاذ می کند، از جمله سه محور خطی X / Y / Z و محور چرخش R
ساختار مکانیکی فشرده است و یک منطقه کوچک را اشغال می کند، مناسب برای ادغام در خط تولید است
استفاده می کند، مقاومت بالا، ولگرد کم بی وقفه و قطعات انتقال، حرکت انعطاف پذیر و کارآمد

سیستم کنترل هوشمند
کنترل کننده PLC درجه صنعتی یکپارچه، پشتیبانی از چندین زبان برنامه نویسی
مجهز به صفحه لمسی تعاملی انسان-کامپیوتر، کاربری آسان
با توابع هوشمند مانند شناسایی خودکار موقعیت پیچ و بهینه سازی پارامترهای کشش پیچ

سیستم کشش پیچ
استفاده از سر پیچک برقی با دقت بالا و مجهز به سنسور گشتاور
پشتیبانی از حالت های متعدد سفت مانند نیروی ثابت و سرعت ثابت برای اطمینان از کیفیت سفت
کنترل قابل برنامه ریزی گشتاور کشش، سرعت و سایر پارامترها، مناسب برای پیچ های مشخصات مختلف

سیستم هدایت بصری
دوربین CCD با وضوح بالا برای شناسایی خودکار موقعیت سوراخ پیچ
در ترکیب با الگوریتم بینایی ماشین، به طور خودکار مسیر کشش پیچ را اصلاح می کند
می تواند وضعیت کشش پیچ را تشخیص دهد و بازخورد و تنظیم به موقع را ارائه دهد

سناریوهای کاربرد
قابل استفاده برای تولید محصولات الکترونیکی که نیاز به مونتاژ پیچ با دقت بالا دارند
مانند مونتاژ محصولات الکترونیکی کوچک مانند تلفن های همراه، کامپیوترها و لوازم خانگی
همچنین می تواند برای مونتاژ اتصال در صنایع مانند خودرو و هوافضا استفاده شود

مشخصات

مدل	HS-SL5331
نام محصول	دستگاه قفل پیچ خودکار 4 محور
محدوده حرکت ((X/Y1/Y2/Z)	500300300*100 میلی متر
سرعت حرکت محور X/Y1/Y2	موتور حلقه بسته:1-800mm/s
سرعت حرکت محور Z	موتور حلقه بسته: 1-300mm/s
حداکثر بار محور X/Y1/Y2	موتور حلقه بسته: 5 کیلوگرم
حداکثر بار محور Z	موتور حلقه بسته: 3 کیلوگرم
منبع برق	AC110V/220V، 50/60Hz
دقت تکرار	±0.02mm
مدارک پشتیبانی	CAD CorelDraw
پیچ های مناسب	M1-M6
ابعاد ماشین	۷۴۶۵۸۵۸۰۰ میلی متر
وزن ماشین	۶۵ کیلوگرم

برند قطعات اصلی

1موتور: شينانو 2، راهنما: هيون 3، سوئيچ فوتو الکتريکي: اومرون 4، منبع برق: مينول

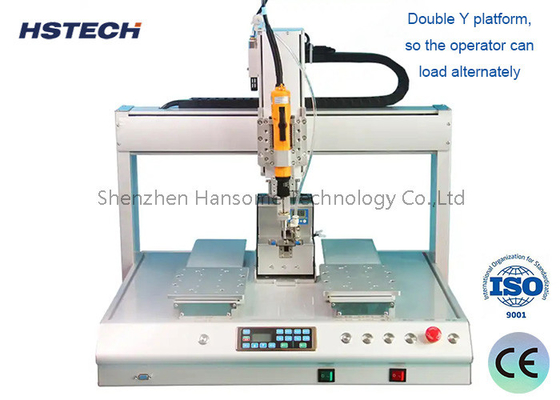

4 محور پیچ قفل کردن ماشین دوگانه Y پلت فرم با تغذیه مکش 0

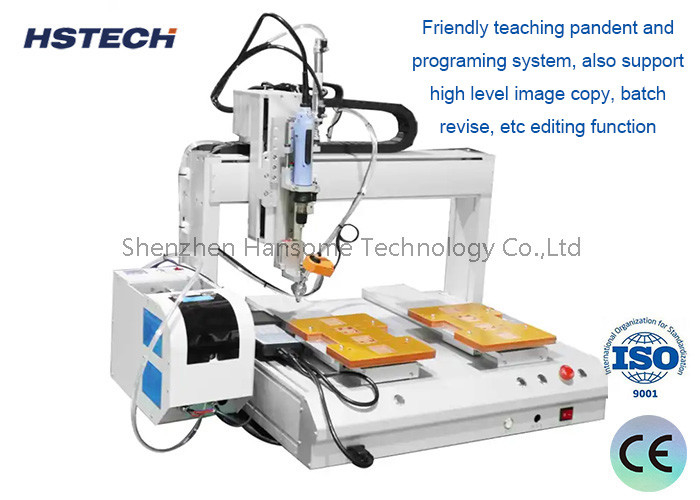

4 محور پیچ قفل کردن ماشین دوگانه Y پلت فرم با تغذیه مکش 1
