دستگاه قفل پیچ 4 محور با ایستگاه کار دوگانه

دستگاه قفل پیچ 4 محور با ایستگاه کار دوگانه

نام تجاری:	HSTECH
شماره مدل:	HS-SL5331
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دستگاه قفل پیچ

تغذیه:

تغذیه مکش

محور:

4 محور

پیچ های سازگار:

M1-M6، یا سفارشی

محدوده متحرک:

500*300*300*100 میلی متر

مواد:

آلومینیوم اصلی

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

دستگاه قفل پیچ 4 محور با ایستگاه کار دوگانه

مقدمه:

دستگاه پیچ دار یک دستگاه قفل پیچ دار چهار محوری است، با ایستگاه کار دوگانه، یک سر و یک تغذیه، کل دستگاه متشکل از یک سیستم تغذیه و یک سیستم قفل پیچ دار است.بخش تغذیه ای مسئول دستگاه تنظیم پیچ، یک نوع پیچ نسبتاً ساده است که به منظور بهبود کارایی کار در یک ردیف ترتیب داده شده است. این ماشین قفل پیچ یک تجهیزات اتوماسیون است که به طور گسترده در صنعت الکترونیک استفاده می شود.سازگار با پیچ های M1 تا M6، دیگر پیچ های ویژه، همچنین می تواند سفارشی شود.

ساختار مکانیکی:
طراحی بازوی ربات صنعتی 4-DOF را اتخاذ می کند
از جمله سه محور خطی X/Y/Z و یک محور چرخش A
ساختار جمع و جور، اثر کوچک
سفتی قوی بازوی روبات، دقت تکرار پذیری بالا
طراحی ماژولار، آسان برای نگهداری و ارتقاء

سیستم کنترل هوشمند:
مجهز به کنترل کننده PLC درجه صنعتی و سرو درایو
مجهز به رابط رابط انسان-ماشین با صفحه لمسی، کار ساده و بدیهی
با توابع هوشمند مانند تنظیم خودکار پارامترهای کشش پیچ و وضعیت تشخیص

سیستم کشش پیچ:
سر پیچک برقی با گشتاور بالا و سنسور گشتاور یکپارچه
پشتیبانی از حالت های کنترل تثبیت متعدد مانند گشتاور ثابت و نیروی ثابت
می تواند با دقت کنترل زاویه کشش، سرعت، گشتاور و سایر پارامترها

سیستم هدایت بصری:
دوربین صنعتی با وضوح بالا برای تشخیص موقعیت پیچ
در ترکیب با الگوریتم بینایی ماشین، هدایت خودکار و برنامه ریزی مسیر را درک می کند
می تواند وضعیت کشش پیچ و پارامترهای تنظیم بازخورد را تشخیص دهد

سناریوهای کاربرد:
قابل استفاده برای محصولات صنعتی مختلف که نیاز به مونتاژ پیچ با دقت بالا دارند
مانند تجهیزات الکترونیکی، لوازم خانگی، قطعات خودرو و غیره.
به طور گسترده ای در صنایع تولیدی مانند الکترونیک، لوازم خانگی و خودرو استفاده می شود

مشخصات:

مدل	HS-SL5331
نام محصول	دستگاه قفل پیچ خودکار 4 محور
محدوده حرکت ((X/Y1/Y2/Z)	500300300*100 میلی متر
سرعت حرکت محور X/Y1/Y2	موتور حلقه بسته:1-800mm/s
سرعت حرکت محور Z	موتور حلقه بسته: 1-300mm/s
حداکثر بار محور X/Y1/Y2	موتور حلقه بسته: 5 کیلوگرم
حداکثر بار محور Z	موتور حلقه بسته: 3 کیلوگرم
منبع برق	AC110V/220V، 50/60Hz
دقت تکرار	±0.02mm
مدارک پشتیبانی	CAD CorelDraw
پیچ های مناسب	M1-M6
ابعاد ماشین	۷۴۶۵۸۵۸۰۰ میلی متر
وزن ماشین	۶۵ کیلوگرم

برند قطعات اصلی

1موتور: شينانو

2راهنما:

3، سوئیچ فوتو الکتریکی: Omron

4منبع برق: Meanwell

ویژگی ها

1، تغذیه نوع مکش، با یک فیدر پیچ و یک سر قفل.
2، دسکتاپ و عملکرد قابل مشاهده، می تواند خط تولید اتوماتیک را متصل کند.
3، 4 محور عملیات، حرکت محدوده 500 * 300 * 300 * 100mm.
4، پشتیبانی از چندین سطل پیچ در حالت مکش.

5، ایستگاه کار دو برابر، بهبود بهره وری تولید و کاهش هزینه نیروی کار.
6، سازگاری آسان برای M1-M6، فقط با تغییر راهنمای پیچ ((تخصیص در دسترس است).

7، کار آسان، اپراتور می تواند چندین دستگاه را به طور همزمان کار کند.

8دستگاه می تواند صدها فایل پردازش را ذخیره کند، هر فایل می تواند 1000 بیت پیچ را پشتیبانی کند، می توانید آن را هنگام استفاده از آن صدا کنید.

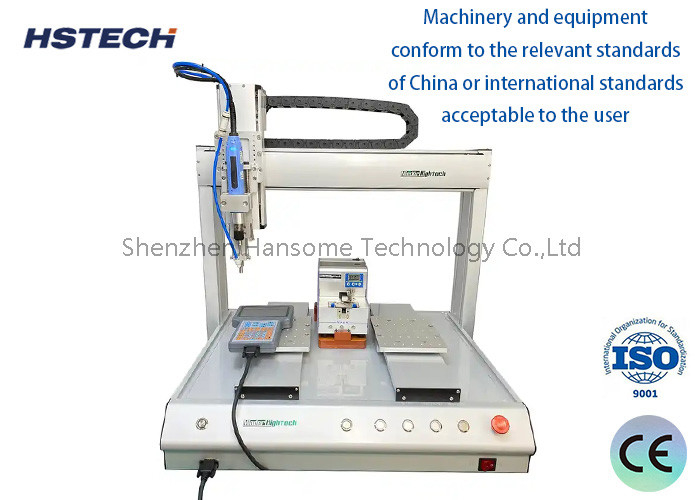

دستگاه قفل پیچ 4 محور با ایستگاه کار دوگانه 0

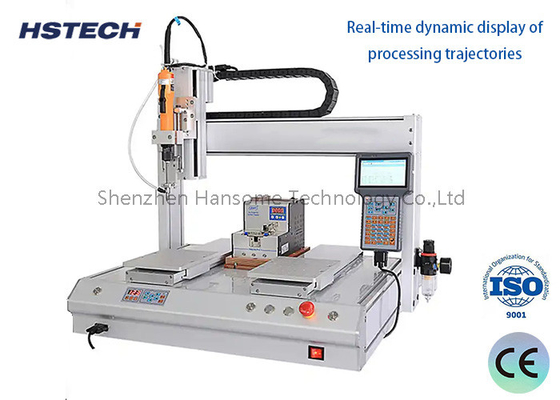

دستگاه قفل پیچ 4 محور با ایستگاه کار دوگانه 1
