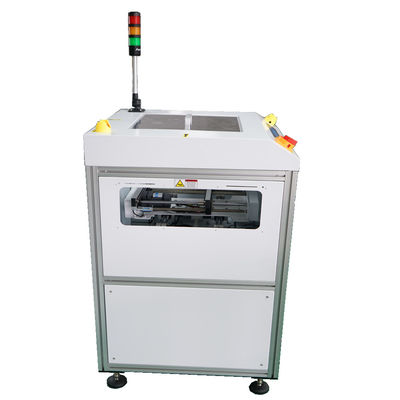

نرم و دقیق 90 درجه پی سی بی چرخش حامل تجهیزات PCB دستکاری برای خط تولید SMT

نام

نرم و دقیق 90 درجه پی سی بی چرخش حامل تجهیزات PCB دستکاری برای خط تولید SMT

نام تجاری: HSTECH
شماره مدل: HS-ZJ350
مقدار تولیدی: 1 مجموعه
قیمت: قابل مذاکره
شرایط پرداخت: T/T، وسترن یونیون، مانی گرام
توانایی عرضه: 100 ست در ماه
اطلاعات دقیق
توضیحات محصول
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE
نام محصول:
90 درجه PCB چرخش ناقل
تضمین:
1 سال
کنترل:
صفحه لمسی
PLC:
میتسوبیشی
برند رله:
شنایدر
سوئیچ اپتوالکترونیک:
امرون
مواد:
آلیاژ آلومینیوم
شرایط:
جدید
درخواست:
سازمانی الکترونیکی
سیستم کنترل:
PLC
منبع برق:
AC220V
وزن:
220/240 کیلوگرم
جزئیات بسته بندی:
بسته بندی چوبی
قابلیت ارائه:
100 ست در ماه
توضیحات محصول

نرم و دقیق 90 درجه پی سی بی چرخش حامل تجهیزات PCB دستکاری برای خط تولید SMT





کاربرد:

این واحد برای تغییر جهت جریان PCB در خط تولید استفاده می شود ((90 درجه، 180 درجه، یا 270 درجه)



ویژگی ها:

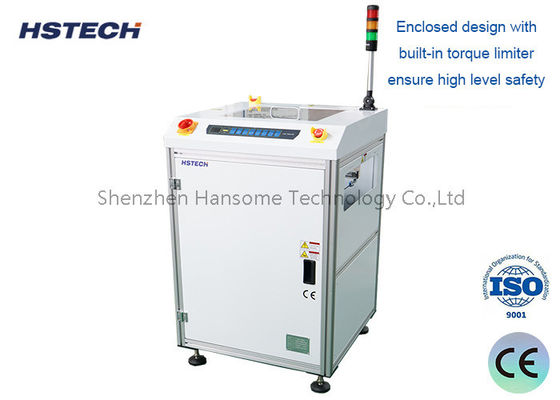

1، طراحی بسته با محدود کننده چرخش داخلی تضمین سطح بالایی از ایمنی.

2، پوشش بالای گاوصندوق می تواند برای هر دسترسی به سخت افزار در طول تعمیرات باز شود.

3، از دکمه کنترل دوستانه استفاده کن

4، چرخش صاف و دقیق

5، به حداقل رساندن شکاف انتقال بین ناقلات.

6، جریان ترافیک PCB می تواند سفارشی شود.

7، تنظیم عرض صاف و موازی ((شلوار سرب).

8،SMEMA سازگار است

ویژگی های دیگر:

عملکرد هدایت 90 درجه: تجهیزات می توانند 90 درجه جهت گیری عمودی از صفحه PCB را در طول فرآیند انتقال برای دستیابی به انتقال زاویه انجام دهند.


اتوماسیون مستمر: کل فرآیند انتقال صفحه PCB توسط دستگاه انتقال هدایت می شود و هدایت و انتقال مستمر بدون دخالت انسان می تواند حاصل شود.


موقعیت گذاری با دقت بالا: سنسور و سیستم کنترل برای موقعیت دقیق صفحه PCB استفاده می شود تا اطمینان حاصل شود که فرآیند هدایت پایدار و قابل اعتماد است.


طیف گسترده ای از برنامه های کاربردی: می توان آن را بر روی صفحه های PCB با اندازه های مختلف اعمال کرد و می تواند تا 600 میلی متر × 500 میلی متر را اداره کند.


ادغام انعطاف پذیر: می تواند به تنهایی استفاده شود یا با سایر تجهیزات اتوماسیون مانند ماشین های قرار دادن، کوره های جریان مجدد و غیره برای ساخت یک خط تولید کامل ادغام شود.


صرفه جویی در انرژی و حفاظت از محیط زیست: این دستگاه سیستم محرک پیشرفته ای را اتخاذ می کند که قابل اعتماد و کم سر و صدا است و الزامات حفاظت از محیط زیست را برآورده می کند.


کار و نگهداری آسان: طراحی ساده و جمع و جور است و نگهداری روزانه برای اطمینان از عملکرد پایدار طولانی مدت تجهیزات آسان است.

​جزئیات فنی:



عملکرد این واحد برای تغییر جهت جریان PCB در خط تولید استفاده می شود ((90 درجه، 180 درجه، یا 270 درجه)
ارتفاع حمل 910±20 میلی متر
جهت حمل و نقل L~R، یا R~L
زمان چرخه حدود 5 ثانیه
طرف ثابت مسير قسمت جلویی
منبع برق AC100-230V،50/60Hz، تک فاز
فشار هوا 4- 6 بار
مصرف هوا حداکثر 10L/دقیقه
ضخامت PCB حداقل 0.4 میلی متر
سیگنال SMEMA



مشخصات:



مدل HS-ZJ350 HS-ZJ500
طول PCB کارآمد 50*50~500*350 میلی متر 50*50~500*500 میلی متر
ابعاد ماشین ۷۰۰*۷۵۰*۱۲۰۰ میلی متر 840*890*1200 میلی متر
وزن 150 کیلوگرم 180 کیلوگرم



نقشه ماشینی:

Multi Function Vertical Front Operation Intelligent SMT Production Line Automatic 90 Degree PCB Turn Conveyor 0



در مورد بسته بندی:

Multi Function Vertical Front Operation Intelligent SMT Production Line Automatic 90 Degree PCB Turn Conveyor 1

Multi Function Vertical Front Operation Intelligent SMT Production Line Automatic 90 Degree PCB Turn Conveyor 2
