V-CUT PCB Pneumatic PCB Depanelizer با ارتفاع تیغه تنظیم شده برای کار آسان

V-CUT PCB Pneumatic PCB Depanelizer با ارتفاع تیغه تنظیم شده برای کار آسان

نام تجاری:	HSTECH
شماره مدل:	HS-310L
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

پنوماتیک PCB depanelizer

نام دیگر:

جداکننده مدار چاپی V-cut

ولتاژ:

AC100-240V

طول PCB:

0~ 360mm

ضخامت PCB:

0.1 ~ 2.0 میلی متر

قسمت بالا ارتفاع:

40 میلی متر (حداکثر)

ارتفاع قسمت پایین:

20 میلی متر (حداکثر)

استفاده:

برد PCB، تخته آلومینیومی، برش V-cut PCB، برد LED

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

تجهیزات جدا کردن صفحه PCB V-Cut,تجهیزات جدا کردن صفحه PCB با ارتفاع تیغه قابل تنظیم,استفاده آسان از تجهیزات PCB Depaneling

Adjustable Blade Height PCB Depaneling Equipment

Easy Operation PCB Depaneling Equipment

توضیحات محصول

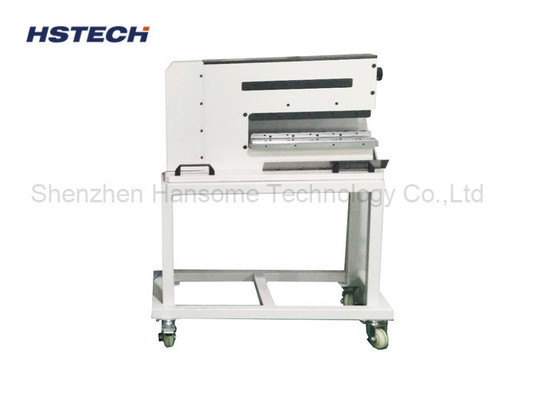

V-CUT PCB Pneumatic PCB Depanelizer دستگاه پاکسازی صفحه های PCBبا ارتفاع قابل تنظیم تیغه برای کار آسان

مقدمه:

1. کنترل الکتريکي و پنيوماتيکي ، طرح نمونه داريم دستگاه حسگر در ماشين داريم ، يه بار تخته برش با کمترين فشار برشHS-310 برای SMD PCBA یا صفحات نازک دقیق جداگانه اعمال می شود.

2ماشین های جدا کننده چاقوی مستقیم برای جدا کردن پنل های پیش ساخته شده با دقت بدون خم شدن یا استرس تنش طراحی شده اند.حتی قطعات حساس SMD مانند خازن سرامیکی توسط فرآیند جداگانه آسیب نمی بینندکیفیت محصولات رو بهبود بده.

3به دلیل طراحی ویژه تیغه، تخته هایی با اجزای بالا که نزدیک به لبه ها قرار دارند، می توانند به طور ایمن جدا شوند.چاقو های شکل کج برای برش پانل ها در شکاف استفاده می شوداین امکان را برای جدا کردن لوح هایی با ضخامت کمتر از 1 میلی متر بدون قطع می دهد.

ویژگی ها:

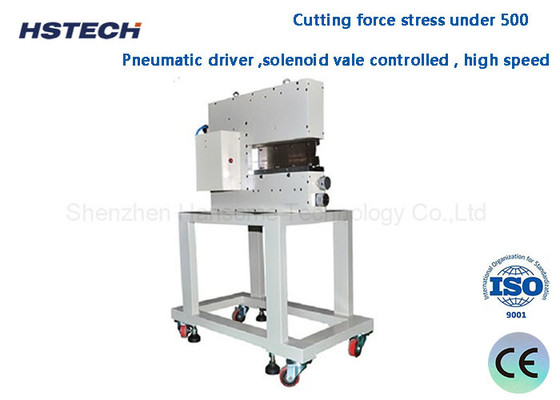

1. فشار نیروی برش کمتر از 500، هیچ لرزش و سر و صدا در طول فرآیند برش برای جلوگیری از آسیب قطعات دقیق

2. راننده ي پنوماتيک، کنترل شده با سولنويد، سرعت بالا

3. ارتفاع تیغه بالا و پایین قابل تنظیم است ، شکاف برای قرار دادن صفحه PCB را می توان به راحتی با تنظیم دکمه در سمت بالای ماشین تنظیم کرد.

4.بخش پایین بلد ارتفاع تنظیم جلو و واقعی می تواند به طور جداگانه تنظیم شود، نیازی به shim نیست، که تغییر و تنظیم تیغه آسان تر است. تیغه می تواند تیز کردن چندین بار، هزینه پایین تر.

5.PCB یا صفحه نازک بدون V-گرووه شده می تواند سینی سفارشی و جلوگیری از قرار گرفتن دستگاه موقعیت.

6. کار و نگهداری می تواند توسط پرسنل غیر ماهر انجام شود.

مشخصات:

نام محصول	پاک کننده PCB
مدل	HS-310L
ارتفاع بخش	حداکثر 40 میلی متر
ارتفاع قسمت پایین	حداکثر 20 میلی متر
تامین هوا	5kgf/cm
تولید	12.5 تن ((کل)
طول برش کارآمد	1-360 میلی متر
اندازه تیغه خطی	36043.56 میلی متر
ضخامت PCB	0.1mm~2.0mm ((با V grove) 0.1mm ~1.0mm ((بدون V grove))
مواد تیغه	واردات ابزار فولادی با کیفیت بالا
سرعت جدا کردن	۱ تا ۳۰۰ میلی متر در ثانیه
ضخامت V-cut	0.3-3.5mm
مصرف هوا	200-400 ((L/min)
اندازه ماشین	۷۰۰۳۲۵۴۰۰ میلی متر
وزن	130 کیلو
تخته مناسب	تمام تخته های V-cut

حوزه های کاربرد:

1تولید الکترونیک
SMT (تکنولوژی نصب سطح)
در طول فرآیند تولید SMT، ماشین پیشگیری برای جدا کردن صفحه های مداری استفاده می شود که برای آزمایش و بسته بندی بعدی پچ شده و جوش داده شده است.

2. تحقیق و توسعه و ساخت نمونه اولیه
آزمایش نمونه
در توسعه محصولات جدید، دستگاه دپانلینگ به جدا کردن سریع نمونه ها برای آزمایش و ارزیابی کمک می کند.

3تولید دسته کوچک
تولید انعطاف پذیر
مناسب برای نیازهای تولید دسته کوچک، دستگاه دپانلینگ می تواند پارامترهای برش را با توجه به الزامات مختلف تنظیم کند تا انعطاف پذیری تولید را بهبود بخشد.

4. تعمیر و خدمات
تعمیر و نگهداری صفحه مدار
در طول فرآیند تعمیر، دستگاه دمنلینگ می تواند قسمت آسیب دیده از صفحه مدار را برای جایگزینی و تعمیر جدا کند.

تخته های درخواست:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

V-CUT PCB Pneumatic PCB Depanelizer با ارتفاع تیغه تنظیم شده برای کار آسان 3
