ماشین خمیر جوش سریع با پین مغناطیسی / بلوک پشتیبانی R-L Transport مدل G5

نام تجاری:	GKG
شماره مدل:	G5
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

چاپگر استنسیل اتوماتیک

نام دیگر:

دستگاه چاپ پسته ی جوش

اندازه PCB:

50x50~400x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

تنظیم عرض:

خودکار

رابط I/Ov:

SMEMA

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

توضیحات محصول

چاپگر پیست SMT با پین مغناطیسی / بلوک پشتیبانی و حمل R-L

درخواست

دستگاه چاپ پسته ی خودکار G9+ یک دستگاه پیشرفته برای کاربرد های پیشرفته SMT است، عرض GT++ BTB تنها 2830mm است،می تواند به طور کامل الزامات فرآیند چاپ 03015 را برآورده کند.2025 ارتفاع، دقت بالا و سرعت بالا

مشخصات

مدل	G5
اندازه ستینسل	۳۷۰×۳۷۰ میلی متر (قیمت دقیقه ای)
	737x737mm ((حجم حداکثر)
	20-40mm ((ضخامت)
حداکثر اندازه PCB	۴۰۰*۳۴۰ میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
صفحه PCB	حداکثر 1٪ پی سی بی قطر
ارتفاع حمل	900±40 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، می تواند تنظیم شود
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبانی/ میز بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا / کلیمپ جانبی
سر چاپ	دو سر چاپی مستقل موتور شده
فشار جارو	0.5 تا 10 کیلوگرم (کنترول برنامه)
سرعت چاپ	۶-۲۰۰ میلی متر در ثانیه
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
سیستم تمیز کردن	جذب خلاء تقویت شده، خشک، مرطوب، خلاء سه حالت
CCD FOV	8x6mm
محدوده تنظیم دستگاه	X: ± 3mm، Y: ± 7 mm، θ: ± 2°
چشم انداز	نگاه به بالا / پایین ساختار نوری / CCD / هندسه الگوی مطابقت

مشخصات کل ماشین

دقت موقعیت تکرار	±0.01mm
دقت چاپ	±0.025mm
زمان چرخه	<8 ثانیه
تغییر محصول	قدیمی:<3 دقیقه، جدید:<5 دقیقه
تامین هوا	۴ تا ۶ کیلوگرم وزن در سانتی متر
منبع برق	AC:220±10٪،50/60HZ، 2.5KW
روش کنترل	PC
سیستم عملیاتی	ویندوز XP/Win7
ابعاد ماشین	1140 ((L) x 1364 ((W) x 1404 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

سیستم دیجیتال CCD دارای طراحی مسیر نوری نوآورانه و کاملا جدید است که دارای روشنایی دایره ای یکنواخت و یک منبع نور هم محوری با درخشندگی استثنایی است.این سیستم منبع نور دوگانه اجازه می دهد تا تنظیم نامحدود از سطوح روشنایی، تسهیل تشخیص بدون تلاش نقاط مختلف علامت گذاری، حتی آنهایی که با سطوح ناهموار یا مواد مانند قلع، مس و نقره، علامت های جوش هوا گرم، FPC،و طیف گسترده ای از رنگ های PCB.

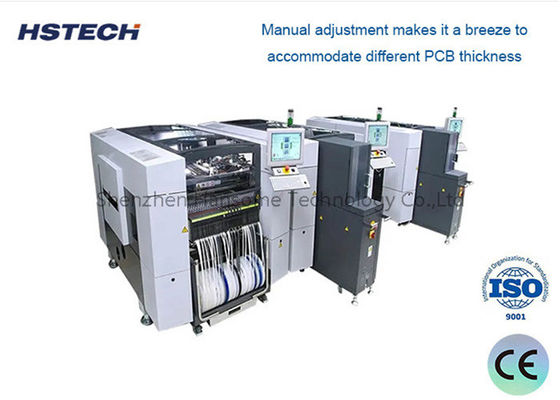

مجهز به قابلیت تنظیم ضخامت پی سی بی با دقت بالا، این سیستم دارای یک ساختار فوق العاده قابل اعتماد است که حرکت XY پایدار را تضمین می کند. تنظیم دستی ساده است،که آن را یک فرآیند بدون درز برای پذیرش ضخامت های مختلف PCB با سهولت.

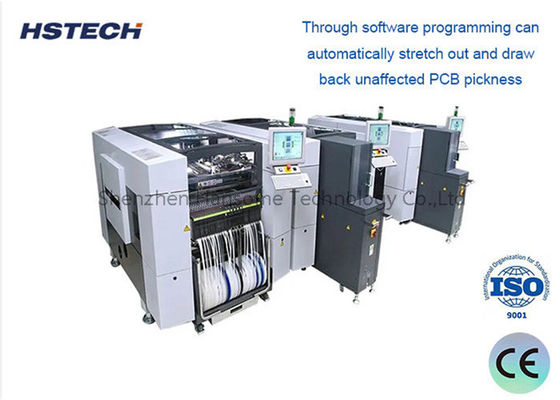

ماشین خمیر جوش سریع با پین مغناطیسی / بلوک پشتیبانی R-L Transport مدل G5 0
