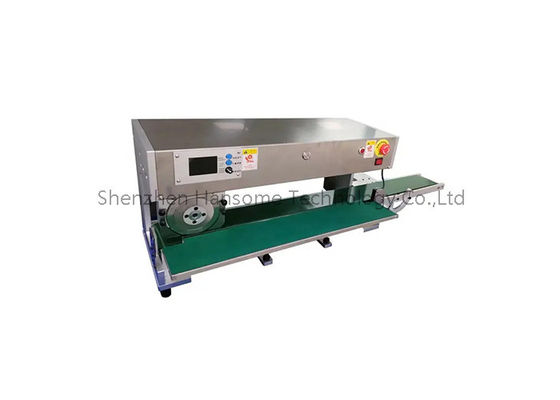

تجهیزات جدا کردن صفحه PCB با دقت بالا با عمق برش تنظیم پذیر و مکانیسم تیغه موبایل

تجهیزات جدا کردن صفحه PCB با دقت بالا با عمق برش تنظیم پذیر و مکانیسم تیغه موبایل

نام تجاری:	HSTECH
شماره مدل:	HS-300
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	D/P، T/T، وسترن یونیون
توانایی عرضه:	200 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

جدا کننده PCB Blade Miving

نام دیگر:

ماشین برش PCB V-cut

وضعیت:

جدید

کیفیت:

بادوام، رتبه بالا

گارانتی:

1 سال

استفاده:

برد PCB، برد آلومینیومی، PCB برش V-cut

جزئیات بسته بندی:

جعبه چوبی

قابلیت ارائه:

200 ست در ماه

برجسته کردن:

تجهیزات جدا کردن صفحه PCB با عمق برش تنظیم پذیر,تجهیزات PCB با دقت بالا,تجهیزات PCB Depaneling

High Precision PCB Depaneling Equipment

PCB Depaneling Equipment

توضیحات محصول

تجهیزات جدا کردن صفحه PCB با دقت بالا با عمق برش تنظیم پذیر

تکنولوژی پیشرفته جداسازی PCB

این جدا کننده PCB خاص برای برش دقیق و جدا کردن کارآمد صفحه های مدار چاپی طراحی شده استاین تجهیزات از جدایی دقیق و کنترل شده PCB ها در امتداد خطوط تقسیم بندی از پیش تعیین شده اطمینان حاصل می کند..

اصل کار

این تجهیزات از تیغه های متحرک استفاده می کنند که به صورت افقی یا عمودی برای برش دقیق از طریق سطوح PCB در امتداد خطوط تعیین شده V-Cut عبور می کنند.با محرک های مکانیکی قوی از جمله میله های فشار پنوماتیک یا الکتریکی، این سیستم جداسازی کارآمد و دقیق با قدرت برش کافی را ارائه می دهد.

مزیت های اصلی

جداسازی با دقت بالا

تکنولوژی پیشرفته حرکت تیغه، قطع دقیق در امتداد خطوط V-Cut را در حالی که حفظ یکپارچگی صفحه مدار را تضمین می کند.

تولید با کارایی بالا

پردازش سریع PCB های متعدد این تجهیزات را برای محیط های تولید دسته بندی ایده آل می کند.

کاربری دوستانه

طراحی بصری و رابط کاربری دوستانه کاربران را با تمام سطوح مهارت های فنی سازگار می کند.

پارامترهای کاملا قابل تنظیم

تنظیمات عمق برش و فشار با PCB های دارای ضخامت و مواد مختلف سازگار است.

امنیت جامع

دستگاه های حفاظت از ایمنی یکپارچه ایمنی اپراتور را در طول تمام عملیات تضمین می کنند.

اجزای اصلی

مکانیسم تیغه های متحرک:تیغه های فولادی با سرعت بالا با موتورهای محرک/سلندر
سیستم موقعیت دهی دقیق:سنسورهای نوری برای موقعیت دقیق PCB و هدایت
دستکاری خودکار:کمربند های حمل و نقل و سیستم های ورود/خرید رباتیک
سیستم کنترل برنامه:کنترل کننده PLC یا کنترل کننده جاسازی شده برای عملیات کاملا خودکار
حفاظت از ایمنی:سنسورهای شبکه و سوئیچ های توقف اضطراری

ویژگی های تجهیزات

قابلیت برش متنوع برای طیف گسترده ای از تخته های برجسته V-slot
تیغه های قابل تیز کردن با حداقل دو چرخه تغییر شکل برای طول عمر طولانی
ارتفاع تیغه دایره ای تنظیم شده برای PCB ها با ارتفاعات مختلف اجزای مختلف
یک موتور به حداقل می رساند که نیروی مورد نیاز برای کار بدون تلاش و بدون زحمت را کاهش می دهد
عملکرد محرک به طور خودکار عملیات را متوقف می کند زمانی که اپراتور به منطقه تیغه نزدیک می شود
مکانیسم حفاظت دوگانه اطمینان از حداکثر ایمنی تولید
ساخت از مواد برتر برای عملکرد و قابلیت اطمینان پایدار و طولانی مدت

مشخصات فنی

مدل	HS-300
ولتاژ	110 ولت/220 ولت (اختیاری)
قدرت	100 وات
طول برش کارآمد	5 تا 360 میلی متر
اندازه تیغه	تیغه دایره ای φ1253mm، تیغه خطی 36045*6mm
مواد تیغه	واردات ابزار فولادی با کیفیت بالا
سرعت جدا کردن	300mm/s
ضخامت V-cut	یک سوم هیئت مدیره
عرض جدا کننده	بهترین 1-200mm
اندازه دستگاه	۶۲۰۳۲۰۴۵۰ میلی متر
وزن	50 کیلو

زمینه های کاربرد

صنعت تولیدی الکترونیک

تقسیم دقیق صفحه های مدار چاپی (PCB) از اندازه ها و انواع مختلف برای الکترونیک مصرفی، الکترونیک صنعتی و زمینه های مرتبط.

تولید سلول های خورشیدی

برش دقیق سلول های خورشیدی مبتنی بر سیلیکون برای افزایش بهره وری تولید محصولات خورشیدی

پردازش شیشه

تقسیم دقیق صفحه نمایش تلفن همراه، پانل های شیشه ای و سایر محصولات شیشه ای با حداقل از دست دادن مواد.

صنعت سرامیک

تقسیم دقیق تراشه های سرامیکی، زیربناهای سرامیکی و قطعات مشابهی که نیازهای تولید سختگیرانه را برآورده می کنند.

سایر کاربردهای تولیدی

پردازش مواد متنوع از جمله پلاستیک و فلزات برای تولید خودکار در صنایع مختلف تولیدی.

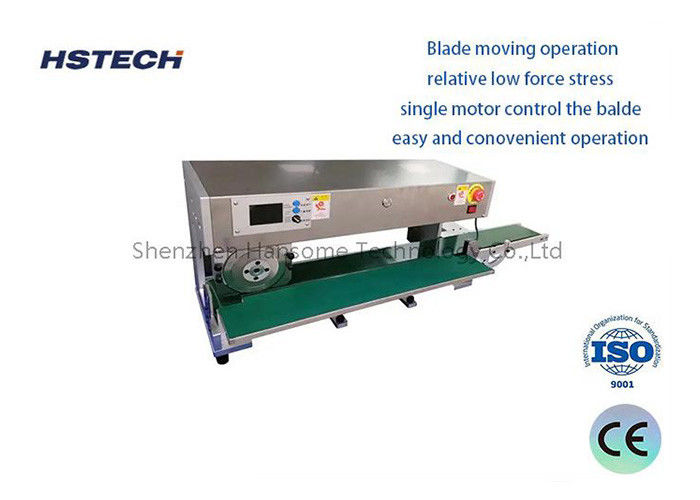

تصاویر تجهیزات
