ربات سولدرینگ اتوماتیک آهن برای مونتاژ PCB

نام تجاری:	HSTECH
شماره مدل:	HS-FS5331R
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	D/P، T/T، Western Union، MoneyGram
توانایی عرضه:	200 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

ربات های خودکار پایش

بدنه ماشین:

سازه فلزی

قلع آهن:

مجرد

سکو:

پلت فرم کار دوبل Y

راهنمای خطی:

هیوین

استفاده:

لحیم کاری PCB، جوشکاری، لحیم کاری مدار مدار

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

200 عدد در ماه

برجسته کردن:

ربات جوش خودکار قابل تنظیم,ربات سولدرینگ اتوماتیک PCB Assembly,ربات سولدر کردن اتوماتیک آهن واحد

PCB Assembly Automatic Soldering Robot

Single Soldering Iron Automatic Soldering Robot

توضیحات محصول

ربات سولدرینگ خودکار، آهن سولدرینگ تک / دو / سه گانه، دقت بالا، ساختار ماندگار

مقدمه

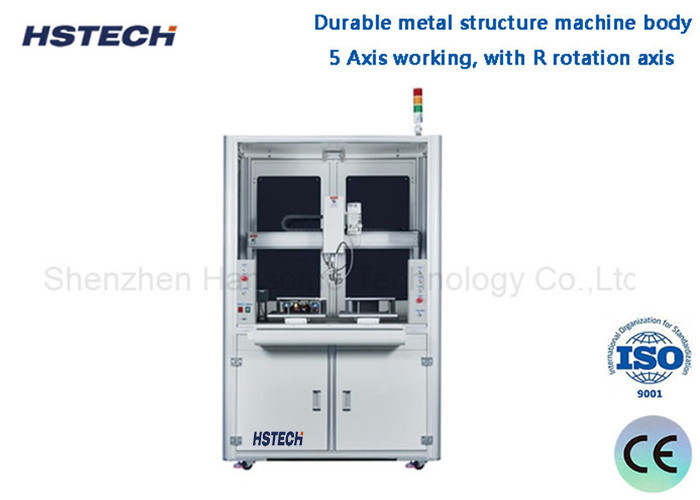

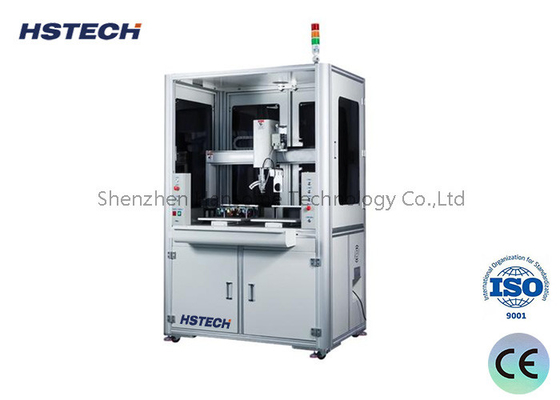

دستگاه جوش خودکار HS-5331R، یک مدل ایستاده در کف، فرآیندهای جوش را با راحتی و سازگاری بی نظیر خود نسبت به دستگاه های رومیزی تغییر می دهد.سیستم پیشرفته 5 محوری آن یک بستر دو طرفه جوش را ادغام می کند، با استفاده از یک آهن جوش دقیق برای کارهای پیچیده.

با داشتن محدوده حرکت گسترده ای از 500x300x300x100mm، این ماشین به خوبی با نیازهای مختلف جوش PCBA مقابله می کند.نه تنها بهره وری را افزایش می دهد بلکه استانداردهای جوش را به سطوح بی سابقه ای افزایش می دهد، از قابلیت های جوش دستی بسیار فراتر می رود.

ویژگی ها

این دستگاه که با یک قاب فلزی محکم ساخته شده است، دارای دو پلتفرم برای استفاده بهتر و راحتی است.
سیستم 5 محوری آن، شامل محور چرخش R، انعطاف پذیری بی نظیر و انعطاف پذیری در کار را تضمین می کند.
محدوده حرکت ماشین 500x300x300 میلی متر است، با توانایی سفارشی سازی ابعاد برای متناسب بودن با نیازهای خاص مشتری.
محدوده حرکت قابل تنظیم یک آهن جوش برای اندازه های مختلف محصول مناسب است و می تواند با توجه به نیاز به دو یا سه آهن جوش ارتقا یابد.
با پذیرش طیف گسترده ای از تکنیک های جوش، از جمله جوش نقطه ای و مقاومت، طیف گسترده ای از الزامات کاربردی را برآورده می کند.
برنامه نویسی با یک سیستم آویز آموزش ساده شده است، که امکان تنظیم نقطه دستی و ادغام نقشه CAD را برای تنظیم کارآمد فراهم می کند.
حرکات دقیق و دقت بی نظیر توسط استفاده از راهنمای خطی تایوان هایوین با کیفیت بالا تضمین می شود.
عملکرد قابل اعتماد و کارآمد از طریق استفاده از موتورهای مرحله ای و کنترل کمربند زمان بندی تضمین می شود.

مشخصات

مدل	HS-S5331R	HS-S6331R
ولتاژ	AC110V/220V،50/60Hz
محدوده کاری X/Y1/Y2/Z	500300300*100 میلی متر	۶۰۰۳۰۰۳۰۰*۱۰۰ میلی متر
محور R	۳۶۰ درجه
سرعت حرکت X/Y/Z	حداکثر 300mm/s
سیستم محرک	موتور مرحله ای، کمربند زمان بندی
راهنمای خطی	راهنماي دقيق تايواني
دقت تکرار	±0.02mm
برنامه نویسی	قلاده ی معلم
سیستم کنترل	صفحه کنترل
ذخیره سازی برنامه	مي تونه هزاران مجموعه اطلاعات پردازش و يک واحد فایل پردازش می تواند تا 3M فضای ذخیره سازی اشغال (پنج هزار نقطه پردازش)
فضای ذخیره سازی فایل	جعبه دستی 256M، کارت آفلاین 32M، فایل پردازش تک تا فضای ذخیره سازی 3M (100000 نقطه پردازش)
مدارک پشتیبانی	CAD
تمیز کردن قوطی های آهن	تمیز کردن هوا/انفومی
رابط خارجی	USB+RS232
روش جوش	جوشاندن نقطه ای / کششی
وزن	65کیلوگرم	۷۰ کیلوگرم
ابعاد ماشین	۷۱۵۵۸۵۸۰۰ میلی متر	۸۱۵۶۸۵۸۰۰ میلی متر

پیکربندی اصلی ماشین

1، آهن دو قوطی ، پلتفرم کاری دو قوطی

2، برنامه نویس دستي معلق آموزش

3کنترل کننده گرمایش

4کنترل کننده قلع شکسته

5، مجموعه قلم جوش

6نوک جوش

7اجزای قلع

8جعبه تمیز کردن

ربات سولدرینگ اتوماتیک آهن برای مونتاژ PCB 0
