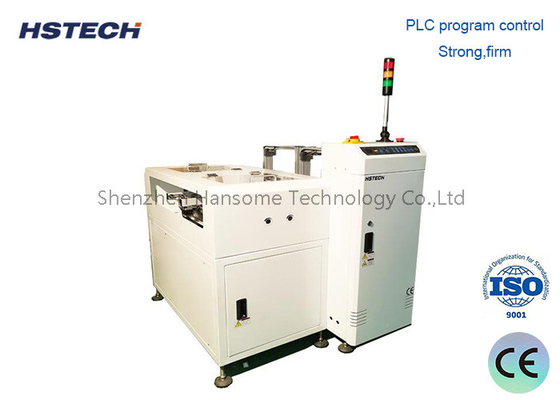

خط تولید SMT کارت خوب / خوب جدا کننده مجله NG OK PCB Unloader

نام تجاری:	HSTECH
شماره مدل:	HS-NK250
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تخلیه کننده NG/OK

ارتفاع انتقال PCB:

30±910 میلی متر

ابعاد PCB:

50 * 50 ~ 330 * 250 میلی متر

منبع برق:

AC220V، 50/60HZ

تعداد مجله:

هر ریل 2 مجله

تضمین:

1 سال

استفاده:

خط تولید SMT، خط مونتاژ SMT

شرایط:

جدید

جزئیات بسته بندی:

بسته بندی چوبی، فوم دار

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه تخلیه PCB مجله,NG OK PCB Unloader,دستگاه تخلیه PCB خط تولید SMT

NG OK PCB Unloader

SMT Production Line PCB Unloader

توضیحات محصول

خط تولید SMT کارت خوب / خوب جدا کننده مجله NG OK PCB Unloader

مقدمه

پس از فرآیند بازرسی نوری خودکار (AOI) ، این واحد با دریافت سیگنال بازرسی از مرحله قبلی کار می کند. این به طور موثر PCB ها را به دو دسته تقسیم می کند:غیر مطابق (NG) و مطابق (OK)، به طور خودکار آنها را به مجلات مربوطه هدایت می کند.

جزئیات فنی

عملکرد	با دریافت سیگنال، تخته های NG/OK را به صورت جداگانه جمع آوری کنید.
ارتفاع حمل	910±30 میلی متر
جهت حمل و نقل	L~R، یا R~L
زمان جمع آوری هیئت مدیره	هر 6 ثانیه
تغییر مجله با گذشت زمان	حدود 30 ثانیه
طرف ثابت مسير	قسمت جلویی
قسمت عملیات	قسمت جلویی
کمربند حمل	ESD
ضخامت PCB	حداقل 0.6mm
انتخاب ارتفاع	1-4 ((10mm pitch)
منبع برق	220 ولت،50/60 هرتز،±10٪
قدرت	0.05kW
فشار هوا	4- 6 بار
مصرف هوا	حداکثر 15 لیتری/دقیقه
تعداد مجلات	صفحه بالا: مجله، صفحه پایین: مجله
سیگنال	SMEMA
گزینه ها	1، حالت کنترل صفحه لمسی 2تنظیم اتوماتیک عرض 3، تعداد مجلات تا مورد نیاز مشتری.

ویژگی ها

کنترل PLC: مجهز به یک PLC برای عملکرد دقیق و قابل اعتماد.
رابط کاربری دوستانه: پنل غشا LED با لمس نرم برای کنترل بصری.
Pitch قابل تنظیم: سایز و پیکربندی های مختلف PCB را در بر می گیرد.
چسب های جابجا کننده: تراز مداد را برای قرار دادن ثابت تخته ایمن کنید.
فشار دهنده پنوماتیک: فشار تنظیم شده برای انتقال نرم و بدون آسیب.
بهره وری بالا: تغییر سریع مجلسی باعث افزایش کارایی تولید می شود.
دسته بندی خودکار NG/OK: یکپارچه سازی AOI برای بازرسی و دسته بندی ساده.
SMEMA Std. Comms Interface: امکان ادغام یکپارچه در خطوط تولید را از طریق پروتکل SMEMA فراهم می کند و ارتباطات و تبادل داده ها را آسان می کند.

مدل

مدل	HS-NK250	HS-NK330	HS-NK390	HS-NK460
طول PCB کارآمد	5050~350250 میلی متر	5050~455330 میلی متر	5050~530390 میلی متر	5050~530460 میلی متر
ضخامت PCB	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm
اندازه مجلسی	۳۵۵۳۲۰۵۶۳ میلی متر	۴۶۰۴۰۰۵۶۳	۵۳۵۴۶۰۵۷۰ میلی متر	535530570 میلی متر
ابعاد ماشین	195016001200 میلی متر	۲۳۰۰۱۷۶۰۱۲۰۰ میلی متر	250018801200 میلی متر	250021601200 میلی متر
وزن	220 کیلوگرم	280 کیلوگرم	۳۴۰ کیلو	۳۸۰ کیلو

محصول و جزئیات

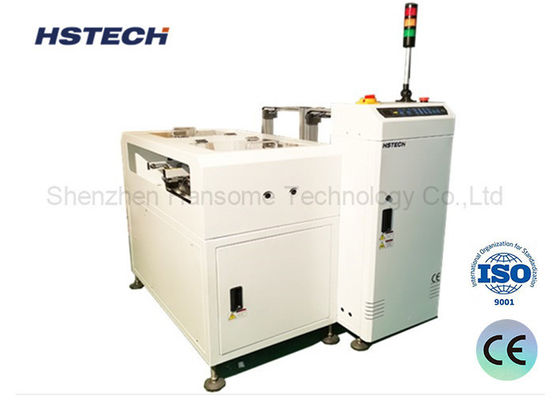

خط تولید SMT کارت خوب / خوب جدا کننده مجله NG OK PCB Unloader 0
