دستگاه خمیر جوش با کارایی بالا برای سیستم MES صنعتی 4.0

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه چسب جوش دهنده با کارایی بالا,دستگاه چسب جوش دهنده سیستم MES,ماشين سازي چسب صنعتي 4.0

MES System Solder Paste Machine

Industrial 4.0 Solder Paste Machine

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

ویژگی ها

سیستم دیجیتال CCD دارای یک طراحی مسیر نوری کاملا جدید است که نور دایره ای یکنواخت و روشنایی هم محوری با روشنایی بالا را ارائه می دهد.با روشنایی تنظیم شده در یک حلقه بی نهایت برای هر دو سیستم منبع نور، به راحتی نقاط مختلف علامت را تشخیص می دهد، از جمله نقاط ناهموار در سطوح قلع، مس، نقره، نقاط جوش گرم هوا، FPC ها و PCB های رنگ های مختلف.
این دستگاه دارای تنظیم ضخامت پی سی بی با دقت بالا و ساختار قوی است که حرکت XY پایدار را تضمین می کند. تنظیمات دستی، پذیرش ضخامت های مختلف پی سی بی را آسان می کند.

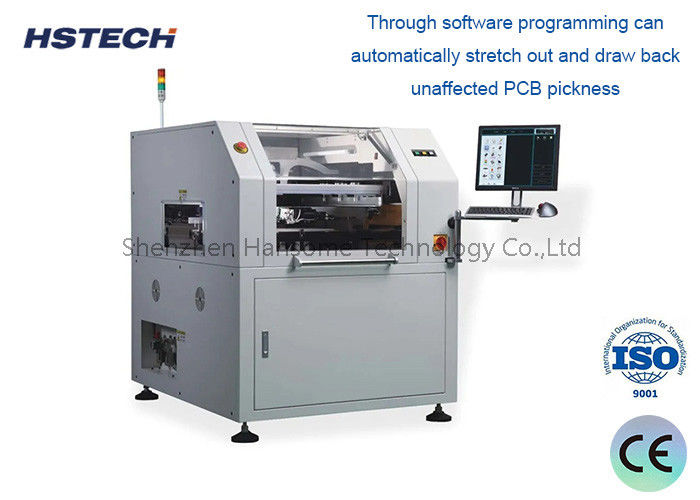

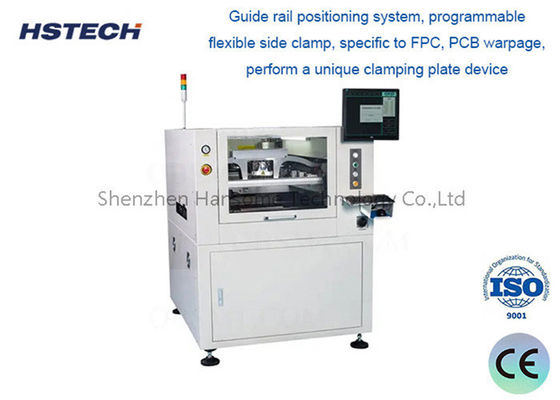

سیستم موقعیت دهی ریل راهنما شامل یک ریل راهنمای الگوی جدید قابل جدا شدن و یک کلیمپ جانبی انعطاف پذیر قابل برنامه ریزی است که به طور خاص برای FPC ها و PCB های منحرف طراحی شده است.کنترل شده توسط برنامه نویسی نرم افزار، به طور خودکار برای پذیرش ضخامت های مختلف PCB بدون مشکل تنظیم می شود.
طراحی ساختار نوآورانه squeegee شامل یک سیستم جامع squeegee، افزایش ثبات و افزایش طول عمر squeegee است.
سیستم تمیز کردن استنسیل با سرعت بالا دارای یک ساختار تمیز کردن توزیع پایین است، جلوگیری از حفره های مسدود شده، یک علت رایج برای تمیز کردن ناکارآمد.طول توزیع حلال را می توان به راحتی از طریق کنترل نرم افزار تنظیم کرد.
رابط کاربری چند عملکردی جدید کاربر پسند، بدیهی و ساده برای درک است. همچنین شامل نظارت بر دمای زمان واقعی و رطوبت است.

ما نه تنها ماشین آلات و تجهیزات SMT، بلکه بسیاری از قطعات ماشین نیز داریم. ما تامین کننده قطعات و تجهیزات ماشین SMT هستیم. مانند Feeder,Nozzle,PCB board turnover cart,SMT greaseمخلوط کننده پودر، شمارنده SMD ، حسگر لیزر ، فیلتر ، KIC پروفایلگر حرارتی ، سرو موتور و غیره
