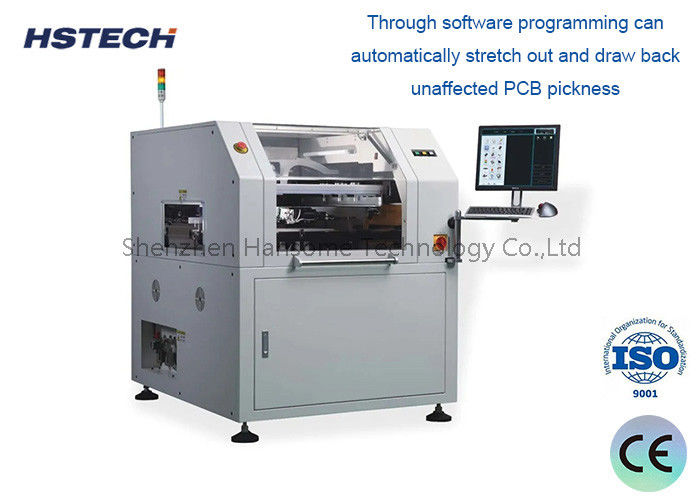

ماشین جوش خودکار با سرعت بالا برای سیستم MES صنعتی ۴.۰

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه آتماسی پایش جوش,ماشین خمیر جوش با سرعت بالا,دستگاه چسب صنعتي

High Speed Solder Paste Machine

Industrial Solder Paste Machine

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

ویژگی ها

سیستم دیجیتال CCD دارای یک طراحی مسیر نوری نوآورانه است که نور دایره ای یکنواخت و روشنایی هم محوری با روشنایی بالا را فراهم می کند.روشنایی قابل تنظیم هر دو سیستم منبع نور، در یک حلقه نامحدود، اجازه می دهد تا تشخیص بی سیم از نقاط علامت های متنوع، از جمله ناهموار بر روی سطوح مدفوع، مدفوع مس، مدفوع نقره، نقاط جوش گرم هوا، FPCs،و PCB های رنگارنگ.
این سیستم تنظیم ضخامت PCB با دقت بالا و یک ساختار محکم را ارائه می دهد که حرکت XY پایدار را تضمین می کند. تنظیمات دستی پذیرش ضخامت های مختلف PCB را آسان می کند.
سیستم موقعیت دهی ریل راهنما شامل یک ریل راهنما الگوی جدید قابل جدا شدن و یک کلیمپ جانبی انعطاف پذیر قابل برنامه ریزی است که برای FPC ها و PCB های منحرف شده طراحی شده است.کنترل شده توسط برنامه نویسی نرم افزار، به طور خودکار به ضخامت های مختلف PCB بدون هیچ مشکلی سازگار می شود.
طراحی ساختار نوآورانه squeegee شامل یک سیستم جامع squeegee است که ثبات را افزایش می دهد و طول عمر squeegee را افزایش می دهد.
سیستم تمیز کردن استنسیل با سرعت بالا دارای یک ساختار تمیز کردن توزیع پایین است که مانع از گسستن حفره ها می شود، یک مشکل رایج که می تواند منجر به تمیز کردن ناکارآمد شود.طول توزیع حلال می تواند بدون تلاش از طریق کنترل نرم افزار تنظیم شود.
رابط کاربری چند عملکردی جدید کاربر پسند، بدیهی و آسان برای درک است. علاوه بر این، شامل نظارت در زمان واقعی بر دمای هوا و رطوبت است.

ما نه تنها ماشین آلات و تجهیزات SMT، بلکه بسیاری از قطعات ماشین نیز داریم. ما تامین کننده قطعات و تجهیزات ماشین SMT هستیم. مانند Feeder,Nozzle,PCB board turnover cart,SMT greaseمخلوط کننده پودر، شمارنده SMD ، حسگر لیزر ، فیلتر ، KIC پروفایلگر حرارتی ، سرو موتور و غیره
