دستگاه عصري پستهاي سولدر براي توليد PCB مدرن

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه عصری تولید پی سی بی,دستگاه پیست جوش تولید PCB,ماشين جديد خازن

PCB Production Solder Paste Machine

State-of-the-Art Solder Paste Machine

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

ویژگی ها

1سیستم دیجیتال CCD دارای یک طراحی مسیر نوری انقلابی است که نور دایره ای یکنواخت و روشنایی هم محوری روشن با روشنایی نامحدود تنظیم می شود.این اجازه می دهد تا تشخیص بی نقص از نقاط مختلف علامت، حتی بر روی سطوح مسطح، مسطح، نقره ای، نقاط جوش هوای گرم و FPC ها و PCB های مختلف رنگی.

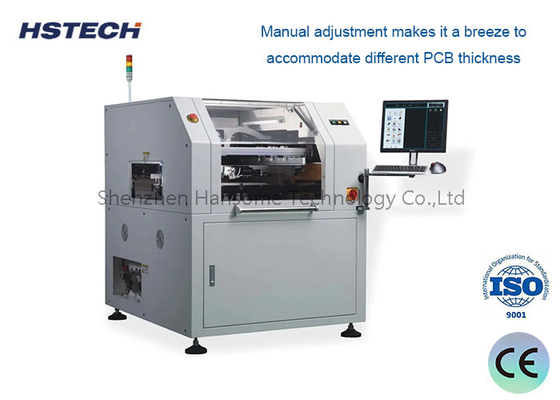

2این سیستم دارای تنظیم ضخامت پی سی بی با دقت بالا و یک ساختار محکم است که حرکت XY پایدار را تضمین می کند و تنظیمات دستی برای ضخامت های مختلف پی سی بی را ساده می کند.

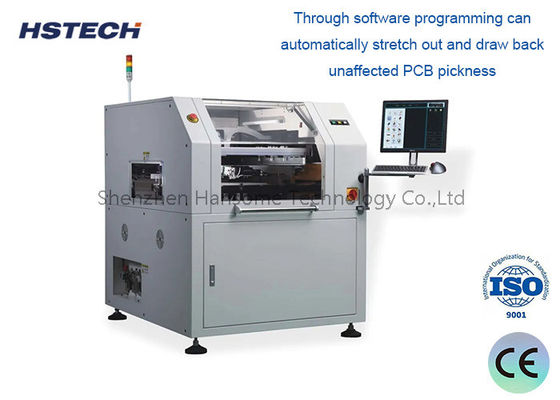

3سیستم موقعیت دهی ریل راهنما شامل یک ریل راهنمای الگوی نوآورانه قابل جدا شدن و یک کلیمپ جانبی انعطاف پذیر و قابل برنامه ریزی است که برای FPC ها و PCB های منحرف شده طراحی شده است.کنترل شده توسط نرم افزار، به طور خودکار با ضخامت های مختلف PCB سازگار می شود.

4طراحی ساختار squeegee شامل یک سیستم پیشرفته squeegee، افزایش ثبات و افزایش عمر squeegee است.

5سیستم تمیز کردن استنسیل با سرعت بالا دارای یک ساختار تمیز کردن توزیع پایین است، جلوگیری از حفره های مسدود شده و اطمینان از تمیز کردن موثر.طول توزیع حلال به راحتی از طریق نرم افزار تنظیم می شود.

6رابط کاربری چند عملکردی جدید کاربر پسند و بدیهی است و نظارت بر دمای و رطوبت در زمان واقعی را ارائه می دهد.

ما نه تنها ماشین آلات و تجهیزات SMT، بلکه بسیاری از قطعات ماشین نیز داریم. ما تامین کننده قطعات و تجهیزات ماشین SMT هستیم. مانند Feeder,Nozzle,PCB board turnover cart,SMT greaseمخلوط کننده پودر، شمارنده SMD ، حسگر لیزر ، فیلتر ، KIC پروفایلگر حرارتی ، سرو موتور و غیره
