PCB Unloader جداسازی خودکار صفحه NG / OK برای تولید SMT

نام تجاری:	HSTECH
شماره مدل:	HS-NK250
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تخلیه کننده NG/OK

ارتفاع انتقال PCB:

30±910 میلی متر

ابعاد PCB:

50 * 50 ~ 330 * 250 میلی متر

منبع برق:

AC220V، 50/60HZ

تعداد مجله:

هر ریل 2 مجله

تضمین:

1 سال

استفاده:

خط تولید SMT، خط مونتاژ SMT

شرایط:

جدید

جزئیات بسته بندی:

بسته بندی چوبی، فوم دار

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه تخلیه خودکار PCB,دستگاه جداسازی PCB از صفحه NG/OK,دستگاه تخلیه PCB تولید SMT

NG/OK Board Separation PCB Unloader

SMT Production PCB Unloader

توضیحات محصول

خط تولید SMT کارت خوب / خوب جدا کننده مجله NG OK PCB Unloader

مقدمه

پس از فرآیند بازرسی نوری خودکار (AOI) ، این واحد با دریافت سیگنال بازرسی از مرحله قبلی به طور کارآمد کار می کند.این دستگاه به طور خودکار PCB ها را به دو دسته جدا می کند: غیر سازگار (NG) و سازگار (OK) و آنها را به مجلات تعیین شده خود هدایت می کند.این امر تضمین می کند که جداسازی بسیار کارآمد و سازمان یافته از صفحه های مداری چاپی انجام شود.

جزئیات فنی

عملکرد	با دریافت سیگنال، تخته های NG/OK را به صورت جداگانه جمع آوری کنید.
ارتفاع حمل	910±30 میلی متر
جهت حمل و نقل	L~R، یا R~L
زمان جمع آوری هیئت مدیره	هر 6 ثانیه
تغییر مجله با گذشت زمان	حدود 30 ثانیه
طرف ثابت مسير	قسمت جلویی
قسمت عملیات	قسمت جلویی
کمربند حمل	ESD
ضخامت PCB	حداقل 0.6mm
انتخاب ارتفاع	1-4 ((10mm pitch)
منبع برق	220 ولت،50/60 هرتز،±10٪
قدرت	0.05kW
فشار هوا	4- 6 بار
مصرف هوا	حداکثر 15 لیتری/دقیقه
تعداد مجلات	صفحه بالا: مجله، صفحه پایین: مجله
سیگنال	SMEMA
گزینه ها	1، حالت کنترل صفحه لمسی 2تنظیم اتوماتیک عرض 3، تعداد مجلات تا مورد نیاز مشتری.

ویژگی ها

1کنترل PLC:
سیستم مجهز به یک PLC برای عملکرد دقیق و قابل اعتماد است.

2رابط کاربر پسند:
دارای یک پنل غشا LED نرم لمس برای کنترل آسان و بدیهی است.

3. ارتفاع قابل تنظیم:
طراحی شده برای پذیرش طیف وسیعی از اندازه ها و پیکربندی های PCB.

4. کليمپ ها رو عوض کن:
برای قرار دادن ثابت تخته ها، موازی مطمئن از مجلات را تضمین کنید.

5. فشار دهنده پنوماتیک:
فشار تنظیم شده برای اطمینان از انتقال آرام و بدون آسیب تخته ها.

6.توليد بالا:
تعویض سریع مجلات باعث افزایش کارایی تولید می شود.

7دسته بندی اتوماتیک NG/OK:
یکپارچه سازی با AOI برای ساده سازی فرآیند بازرسی و مرتب سازی.

8.SMEMA رابط ارتباطات استاندارد:
امکان یکپارچه سازی در خطوط تولید را از طریق پروتکل SMEMA فراهم می کند و امکان برقراری ارتباط و تبادل اطلاعات را فراهم می کند.

مدل

مدل	HS-NK250	HS-NK330	HS-NK390	HS-NK460
طول PCB کارآمد	5050~350250 میلی متر	5050~455330 میلی متر	5050~530390 میلی متر	5050~530460 میلی متر
ضخامت PCB	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm
اندازه مجلسی	۳۵۵۳۲۰۵۶۳ میلی متر	۴۶۰۴۰۰۵۶۳	۵۳۵۴۶۰۵۷۰ میلی متر	535530570 میلی متر
ابعاد ماشین	195016001200 میلی متر	۲۳۰۰۱۷۶۰۱۲۰۰ میلی متر	250018801200 میلی متر	250021601200 میلی متر
وزن	220 کیلوگرم	280 کیلوگرم	۳۴۰ کیلو	۳۸۰ کیلو

محصول و جزئیات

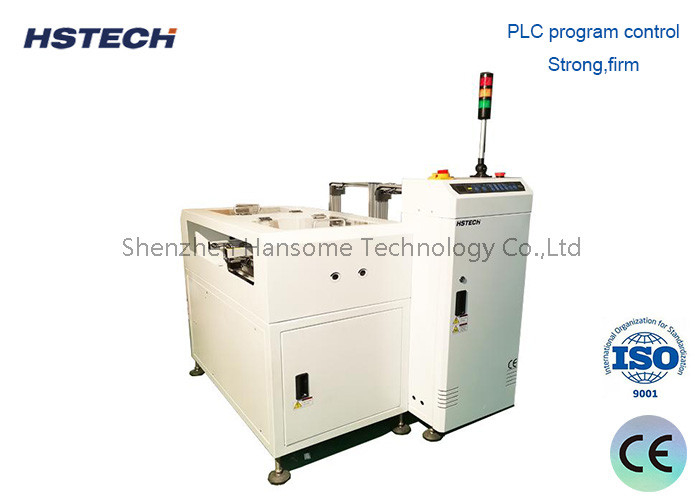

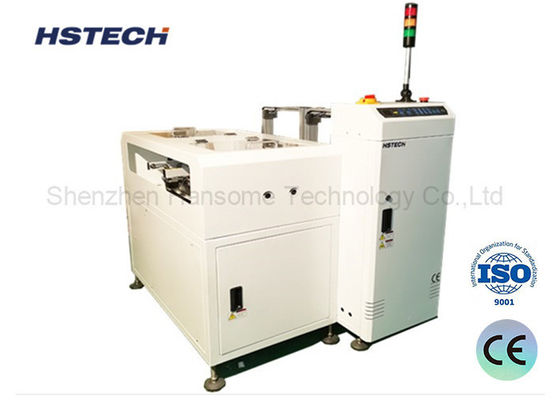

PCB Unloader جداسازی خودکار صفحه NG / OK برای تولید SMT 0
