تجهیزات پردازش PCB تنظیم ارتفاع قابل تنظیم برای محیط های کاری مختلف

نام تجاری:	HSTECH
شماره مدل:	HS-250BULD
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

دکمه کنترل PCB Unloader

قدرت:

AC110V/AC220V،50/60Hz

PLC:

پاناسونیک

عرض PCB:

قابل تنظیم

کمربند حمل و نقل:

ESD

جهت PCB:

LR یا RL (سفارشی)

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

تجهیزات کنترل PCB قابل تنظیم

محیط های کاری مختلف تجهیزات کنترل PCB

توضیحات محصول

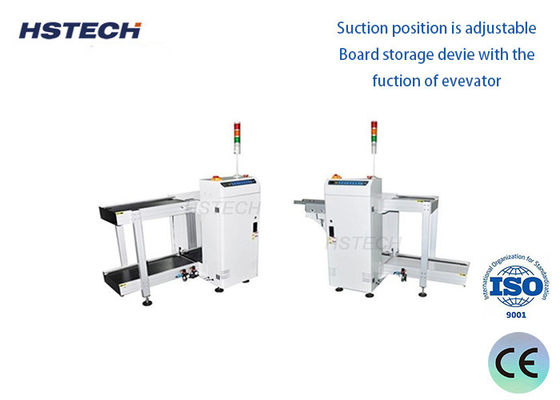

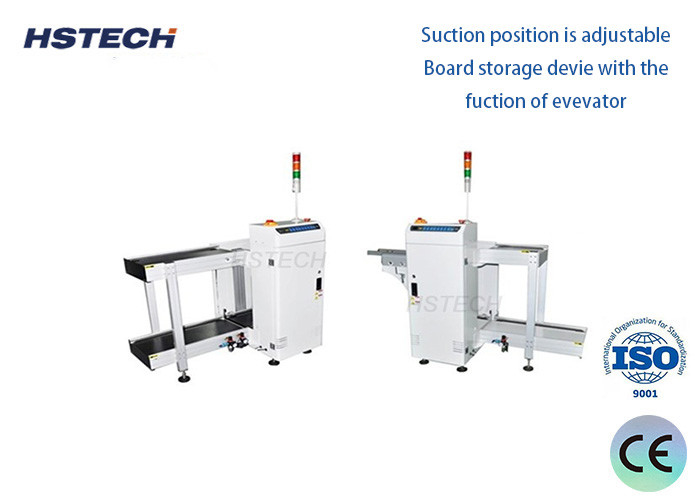

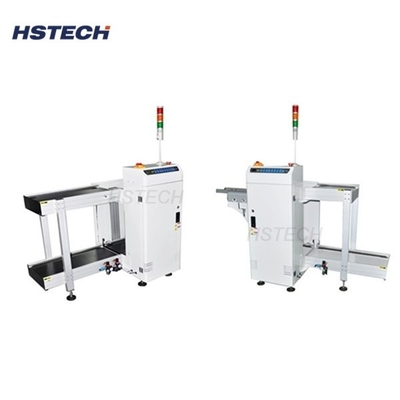

کنترل PLC PCB Unloader مجلات چندگانه مطبوعات تجهیزات خط تولید SMT

مقدمه

این دستگاه به طور عمده برای جمع آوری خودکار PCBS (بورد های مدار چاپی) در جعبه های ذخیره سازی یا ظروف در انتهای خطوط تولید SMT (تکنولوژی نصب سطح) استفاده می شود.

ویژگی ها

ساخت SS با کیفیت بالا: ساخته شده از فولاد ضد زنگ با کیفیت بالا برای دوام و ثبات در محیط های مختلف.
کنترل پیشرفته PLC: ویژگی های پیشرفته PLC برای کنترل دقیق و عملکرد کارآمد، اطمینان از تولید بدون مشکل.
طراحی مجلات سهگانه: سه مجلات را بارگذاری می کند، افزایش کارایی و انعطاف پذیری برای تولید مستمر و پایدار.
پشتیبانی PLC پاناسونیک: از فناوری PLC پاناسونیک برای قابلیت اطمینان و ثبات استفاده می کند و پشتیبانی فنی قوی را فراهم می کند.
تنظیمات ضبط قابل تنظیم: تنظیمات ضبط قابل تنظیم برای انطباق با محیط های مختلف کار و عادات.
تغییر مجله اتوماتیک: مجهز به تغییر مجله اتوماتیک، به حداقل رساندن مداخله دستی و افزایش بهره وری.
مدار گازی منحصر به فرد: طراحی مدار گازی خاص انتقال بی نقص PCB را تضمین می کند و خطر آسیب را کاهش می دهد.
نمایش چراغ برج: چراغ برج وضعیت ماشین را نشان می دهد و عملکرد بدیهی و رفع مشکلات به موقع را امکان پذیر می کند.
سازگاری سیگنال SMEMA: از سیگنال های SMEMA برای یکپارچه سازی با سایر تجهیزات تولید پشتیبانی می کند.

مشخصات

مدل	HS-250ULD	HS-330ULD	HS-390ULD	HS-460ULD
ولتاژ	AC110V/220V،50/60Hz، تک فاز، حداکثر 300A
ابعاد PCB	(5050) ~ ((350250)	(5050) ~ ((455330)	(5050) ~ ((530390)	(5050) ~ ((530460)
ابعاد مجلات	355320565	460400565	535460565	535530565
مقدار مجلات	3 عدد
تامین هوا	0.4 ~ 0.6Mpa
ارتفاع حمل	900±20 ((mm) استاندارد
زمان بارگیری	6 ثانیه
تغییر مجله با گذشت زمان	حدود 20 ثانيه
جهت حمل و نقل	L به R، یا R به L، اختیاری
ضخامت PCB	حداقل 0.4 میلی متر
انتخاب ارتفاع گام	1-4 ((10mm گام ها)
ارتباطات	SMEMA
ابعاد ماشین	13307651250	19208451250	21609101250	21609751250
وزن	حدود 230 کیلوگرم	حدود 260 کیلوگرم	حدود 290 کیلوگرم	حدود 320 کیلوگرم
