دستگاه عصري پستهاي سولدر براي توليد حجم بي سي دي

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

دستگاه سازي پي سي بي

دستگاه سازي پيست

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

ویژگی ها

سیستم دیجیتال CCD یک طراحی مسیر نوری پیشگامانه را نشان می دهد، که نور دایره ای یکنواخت و روشنایی هم محوری روشن با سطوح روشنایی نامحدود تنظیم می شود.این تضمین می کند تشخیص بی نقص از نقاط مختلف علامت، حتی بر روی سطوح ناهموار مانند مواد قلع، مس و نقره، نقاط جوش هوای گرم و FPC ها و PCB های مختلف رنگی.

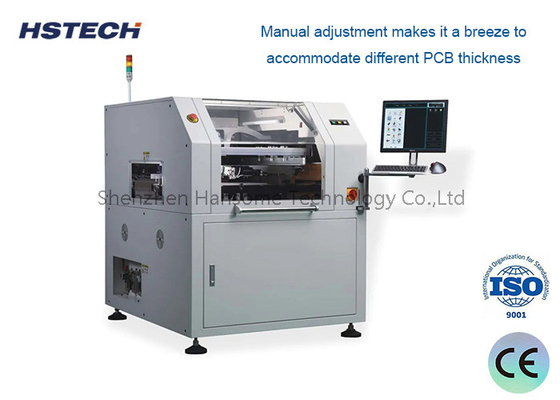

سیستم دارای تنظیم ضخامت پی سی بی با دقت بالا و یک ساختار قوی است که حرکت XY پایدار را تضمین می کند،تسهیل تنظیمات دستی بدون تلاش برای پذیرش ضخامت های مختلف PCB.

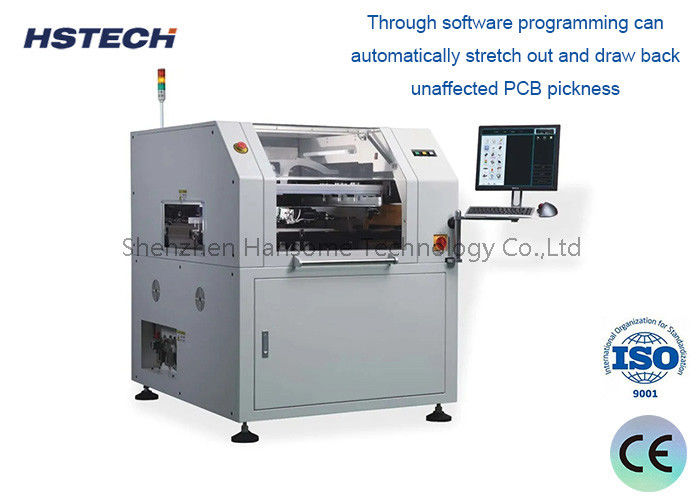

سیستم موقعیت دهی ریل راهنما دارای یک ریل راهنمای الگوی قابل جدا شدن و یک کلیمپ جانبی انعطاف پذیر برنامه ریزی شده است که به طور خاص برای FPC ها و PCB های منحرف طراحی شده است.یک دستگاه صفحه ی فشرده سازی منحصر به فرد که توسط نرم افزار کنترل می شود به طور خودکار به ضخامت های مختلف PCB سازگار می شود.
طراحی ساختار squeegee شامل یک سیستم پیشرفته squeegee است که ثبات را افزایش می دهد و طول عمر squeegee را افزایش می دهد.
سیستم تمیز کردن استنسیل با سرعت بالا دارای یک ساختار تمیز کننده توزیع پایین است که مانع از حفره های مسدود شده می شود و تمیز کردن کامل را تضمین می کند.طول توزیع حلال را می توان به راحتی از طریق نرم افزار تنظیم کرد.
رابط کاربری چند عملکردی جدید کاربر پسند و بدیهی است و نظارت در زمان واقعی بر دمای هوا و رطوبت را ارائه می دهد.

ما نه تنها دستگاه ها و تجهیزات SMT را ارائه می دهیم بلکه طیف گسترده ای از قطعات ماشین را نیز ارائه می دهیم. به عنوان یک تامین کننده قطعات و لوازم جانبی ماشین SMT، ما اقلامی مانند فیدر، نوزل،ماشین های چرخش صفحه PCB، روغن SMT ، مخلوط کننده های خمیر سولدر ، شمارنده های SMD ، سنسورهای لیزر ، فیلترها ، پروفایلگرهای حرارتی KIC ، موتورهای سرو و موارد دیگر.
