دستگاه خمیر سولدر پیشرفته برای اجزای 03015 و کاربردهای 0.25 pitch

Name: دستگاه خمیر سولدر پیشرفته برای اجزای 03015 و کاربردهای 0.25 pitch
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

0.25 دستگاه چسب آرد,03015 قطعات دستگاه چسب جوش,ماشين جديد خازن

03015 Components Solder Paste Machine

State-of-the-Art Solder Paste Machine

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مقدمه

ماشین چاپ خودکار G9 + یک قطعه از تجهیزات سطح بالا است که به طور خاص برای برنامه های SMT پیشرفته طراحی شده است.این در رسیدگی به الزامات دقیق چاپ از اجزای 03015 و 0.25، در حالی که ارائه دقت استثنایی و عملکرد با سرعت بالا.

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	G9+
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±18um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1172 ((L) x 1385 ((W) x 1530 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

سیستم دیجیتال CCD پیشرفته: با استفاده از یک سیستم مسیر نوری پیشرفته، سیستم دیجیتال CCD نور دایره ای یکنواخت و نور هم محوری درخشان را ارائه می دهد.سیستم های منبع نور دوگانه تنظیم لامحدود روشنایی را فراهم می کنند، تسهیل تشخیص نقاط مختلف و حتی ناهموار علامت در سطوح قلع، مس، نقره، جوش هوا گرم، FPC و رنگ های مختلف PCB.

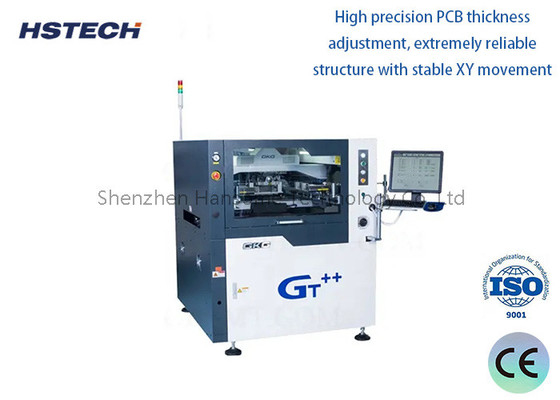

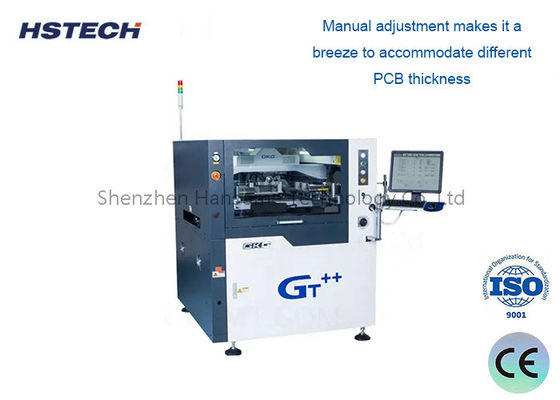

مکانیزم تنظیم ضخامت PCB با دقت بالا: با داشتن یک ساختار قوی با حرکت XY پایدار، تنظیم دستی اجازه می دهد تا محل سکونت بدون درهم از ضخامت های مختلف PCB.
سیستم نوآورانه موقعیت گذاری راه آهن راهنما: این سیستم دارای یک ریل راهنمای الگوی قابل جدا شدن و یک کلیمپ جانبی انعطاف پذیر قابل برنامه ریزی است که برای رسیدگی به FPC و PCB طراحی شده است.در حالی که برنامه نویسی نرم افزاری کشش خودکار و کشش را برای سازگاری با ضخامت های مختلف PCB تسهیل می کند.
طراحی ساختار اسکیوگی انقلابی: ساختار جدید اسکیوگی شامل یک سیستم جامع است که به طور قابل توجهی ثبات را افزایش می دهد و طول عمر را افزایش می دهد.
تمیز کردن سریع استنسل: ساختار تمیز کردن توزیع پایین به طور موثر مانع از انسداد حفره ها می شود، که علت مکرر تمیز کردن ناکارآمد است.کنترل نرم افزار اجازه می دهد تا تنظیم آسان طول حلال توزیع.
رابط کاربری چند عملکردی: طراحی شده برای سادگی، وضوح و کاربر پسند، رابط شامل عملکردهای نظارت بر دمای و رطوبت در زمان واقعی است.این امکان را به کاربران می دهد که شرایط را بدون هیچ تلاشی در صورت نیاز کنترل و تنظیم کنند..

Shenzhen Hansome Technology Co., Ltd. (HSTECH) در تولید تجهیزات رسیدگی به تخته SMT ، از جمله بارگذاری ، تخلیه ، بافر ، ناقل و موارد دیگر تخصص دارد.به عنوان یک شرکت با تکنولوژی بالا با حقوق مالکیت معنوی مستقل، شرکت ما بر روی تحقیق، توسعه، تولید و فروش تجهیزات حمل و نقل تخته برای خطوط تولید SMT / THT تمرکز دارد.

تیم ما شامل تکنسین های حرفه ای و کارکنان فروش است که از راه حل های پیشرفته استفاده می کنند تا به مشتریان ما تجهیزات موثر و قابل اعتماد برای حمل و نقل تخته را ارائه دهند.تيم مهندسي با تجربه ما با روند کارخانه هاي هوشمند در ارتباط است، به طور مداوم به روز رسانی محصولات و فن آوری ما برای پاسخگویی به خواسته های بازار.ما تلاش می کنیم تا محصولات خودکار و مقرون به صرفه تر ایجاد کنیم و خدمات OEM را متناسب با نیازهای خاص مشتریان خود ارائه دهیم.
