سازگاری بهبود یافته برای فرآیند جوش موج با ربات جوش خودکار

نام تجاری:	HSTECH

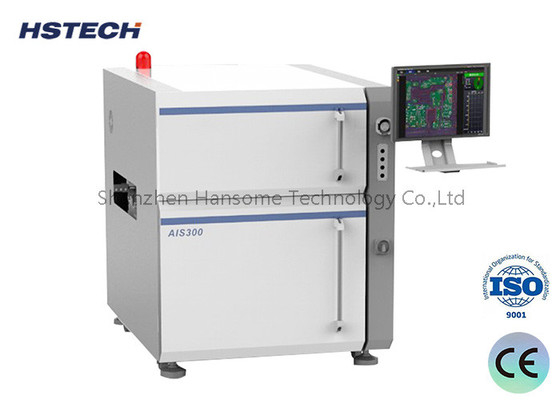

شماره مدل:	AIS300
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

درون خطی THT DIP AOI بعد از لحیم کاری موج

گارانتی:

1 سال

کنترل کنید:

صفحه نمایش لمسی

PLC:

میتسوبیشی

برند رله:

اشنایدر

سوئیچ اپتوالکترونیک:

امرون

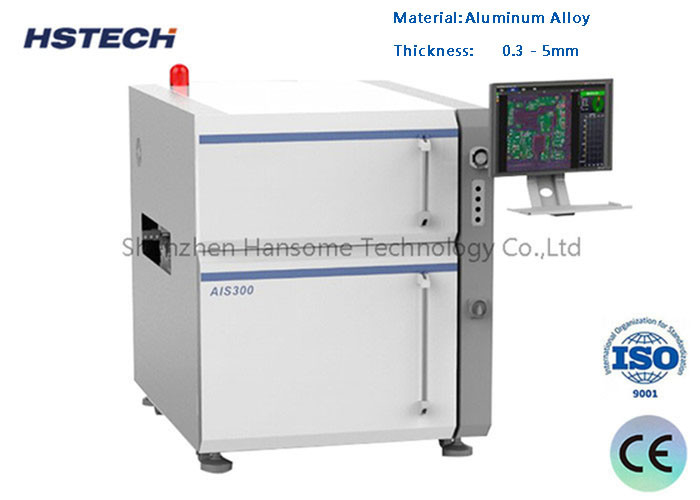

مواد:

آلیاژ آلومینیوم

وضعیت:

جدید

ضخامت:

0.3 - 5 میلی متر

سیگنال:

سما

برنامه:

سازمانی الکترونیکی

رنگ:

نقره ای

سیستم کنترل:

PLC

OEM/ODM:

موجود است

توان کل:

2600 وات

منبع تغذیه:

AC220V

فشار هوا:

4-6 بار

دقت نصب:

± 0.01 میلی متر

تایپ کنید:

خودکار

وزن:

30 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

ربات لحیم کاری با سازگاری پیشرفته,روبات سولدرینگ خودکار,ربات فرآیند لحیم کاری خودکار

Soldering Process Automatic Soldering Robot

Automatic Soldering Process Robot

توضیحات محصول

نصب سریع سرعت بازرسی سریع دستیار از راه دور Inline THT DIP AOI قبل از لحیم کاری موجی

مشخصات

مدل	AIS300	AIS301
اندازه PCB	50x50mm~430x380mm	50x50mm~350x350mm
ضخامت	0.3~7.0mm
میزان تاب خوردگی	<4mm
ارتفاع قطعه	بالا 150mm، پایین 25mm
دوربین	5MP، رنگی، CCD
منبع نور	RGB
FOV	45*37mm
وضوح	20um
بازرسی
نقص قطعات نصب شده	گم شده، چرخشی، آفست، آسیب، کج، اضافی، کثیف.
نقص لحیم	اضافه، ناکافی، پل، بدون پایه، لحیم از دست رفته، خیس نشدن.
عملکرد دیگر	بارکد، کد QR، OCR
سرعت	0.23sec/fov	0.25sec/fov
نرم افزار/سخت افزار
سیستم عامل	Ubuntu 14.04 LTD 64bit
عملکرد	کنترل از راه دور، وارد کردن فایل Gerber، ابزار آموزش برای مدل های جدید
کامپیوتر صنعتی	CPU intel i5، کارت گرافیک مستقل، 12G DDR، 256SSD
نمایشگر	22 اینچ FHD LCD
حرکت	عملگر خطی با دقت بالا
منبع تغذیه	AC220V، 1KW
فشار هوا	>0.5Mpa
ابعاد (LHW)	110016301350mm	110012801300mm
وزن خالص	800kg	700kg

ویژگی ها

الف. الگوریتم اصلی: شبکه عصبی کانولوشن (CNN)

کاربردهای صنعتی و نوآوری ها:

دقت بازرسی در سطح انسان: مطابقت با دقت درک انسان در وظایف بازرسی.
سازگاری سیستم پیشرفته: ادغام یکپارچه با انواع سیستم های صنعتی و محیط های عملیاتی.
مدیریت کارآمد مجموعه داده های بزرگ: مدیریت و آموزش موثر در مجموعه داده های گسترده.
قابلیت تعمیم بالا: اطمینان از عملکرد قوی در سناریوهای داده های متنوع و دیده نشده.
قابلیت های تشخیص برتر: به حداقل رساندن موارد مثبت کاذب و بهینه سازی دقت کلی تشخیص.
مدل خودآموز قابل تنظیم توسط کاربر: توانمندسازی کاربران برای انطباق و تنظیم مدل با الزامات بازرسی منحصر به فرد خود.

ب. مقاومت در برابر سایش بالا

اطمینان از عملکرد پایدار و استحکام در شرایط صنعتی سخت.

ج. پوشش بازرسی گسترده و سازگاری بالا

پوشش مناطق وسیع با انعطاف پذیری پیشرفته برای برنامه های بازرسی متنوع.

د. سرعت بازرسی بهینه شده و حداقل نرخ خطا

دستیابی به بازرسی های سریع در حالی که بروز موارد مثبت کاذب را کاهش می دهد.

ه. پایه مرمر برای پایداری

ارائه یک پایه محکم و پایدار برای عملکرد عملیاتی دقیق و قابل اعتماد.

و. عملگرهای خطی XY دوگانه

ارائه سرعت و دقت استثنایی برای بازرسی ها و حرکات بسیار دقیق.

کاربرد

این سیستم AOI (بازرسی نوری خودکار) Inline THT (فناوری سوراخ دار) پس از دستگاه لحیم کاری موجی در خطوط تولید DIP (بسته بندی دوگانه درون خطی) قرار می گیرد و نقش مهمی را ایفا می کند. هدف اصلی آن تشخیص و اصلاح واحدهای مونتاژ شده نادرست است که به شدت نیاز به تعمیرات بعدی را کاهش می دهد و زمان خرابی را به حداقل می رساند. در نتیجه، نرخ قبولی تولید کلی را به طور قابل توجهی افزایش می دهد. این دستگاه همه کاره به طور گسترده برای بازرسی طیف وسیعی از PCBAs (مونتاژهای برد مدار چاپی) استفاده می شود، که شامل بردهای اصلی تلویزیون، بردهای اصلی کامپیوتر، بردهای برق، بردهای کنترل صنعتی، لوازم خانگی الکترونیکی کوچک و انواع دیگر می شود.
