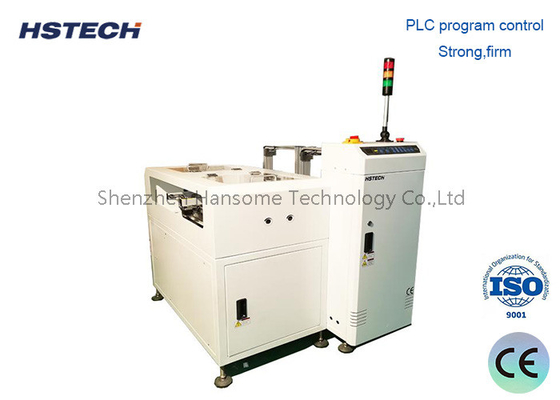

PCB Unloader با سرعت بالا برای کنترل صفحه نمایش لمسی خط تولید SMT

نام تجاری:	HSTECH
شماره مدل:	HS-NK250
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

نام محصول:

تخلیه کننده NG/OK

ارتفاع انتقال PCB:

30±910 میلی متر

ابعاد PCB:

50 * 50 ~ 330 * 250 میلی متر

منبع برق:

AC220V، 50/60HZ

تعداد مجله:

هر ریل 2 مجله

تضمین:

1 سال

استفاده:

خط تولید SMT، خط مونتاژ SMT

شرایط:

جدید

جزئیات بسته بندی:

بسته بندی چوبی، فوم دار

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

بارگیر PCB با تعویض مجله با سرعت بالا,کنترل صفحه لمسی PCB Unloader,بارگیر PCB برای خط تولید SMT

Touch Screen Control PCB Unloader

PCB Unloader for SMT Production Line

توضیحات محصول

خط تولید SMT کارت خوب / خوب جدا کننده مجله NG OK PCB Unloader

مقدمه

پس از گذر از فرآیند بازرسی نوری خودکار (AOI) ، این واحد با دریافت سیگنال های بازرسی از مرحله قبلی به طور موثر کار می کند.به طور خودکار PCB ها را به دو گروه تقسیم می کند: غیر مطابق (NG) و مطابق (OK) ، و سپس آنها را به مناطق ذخیره سازی اختصاصی خود هدایت می کند.

جزئیات فنی

عملکرد	با دریافت سیگنال، تخته های NG/OK را به صورت جداگانه جمع آوری کنید.
ارتفاع حمل	910±30 میلی متر
جهت حمل و نقل	L~R، یا R~L
زمان جمع آوری هیئت مدیره	هر 6 ثانیه
تغییر مجله با گذشت زمان	حدود 30 ثانیه
طرف ثابت مسير	قسمت جلویی
قسمت عملیات	قسمت جلویی
کمربند حمل	ESD
ضخامت PCB	حداقل 0.6mm
انتخاب ارتفاع	1-4 ((10mm pitch)
منبع برق	220 ولت،50/60 هرتز،±10٪
قدرت	0.05kW
فشار هوا	4- 6 بار
مصرف هوا	حداکثر 15 لیتری/دقیقه
تعداد مجلات	صفحه بالا: مجله، صفحه پایین: مجله
سیگنال	SMEMA
گزینه ها	1، حالت کنترل صفحه لمسی 2تنظیم اتوماتیک عرض 3، تعداد مجلات تا مورد نیاز مشتری.

ویژگی ها

کنترل PLC:
این سیستم از یک PLC برای عملکرد دقیق و قابل اعتماد استفاده می کند.

رابط کاربر پسند:
یک پنل غشا LED بدیهی با دکمه های نرم لمس امکان کنترل آسان را فراهم می کند.

مکانیسم تنظیم شده ارتفاع:
اندازه و پیکربندی های مختلف PCB را به راحتی پذیرفته است.

چنگال ها رو عوض کن:
اطمینان از قرار دادن PCB با فراهم کردن تراز مداد امن.

سیستم فشار پنوماتیک:
فشار کنترل شده برای تضمین انتقال نرم و بدون آسیب.

بهره وری تولید بالا:
تعویض های بهینه شده در مجلات باعث افزایش تولید می شود.

دسته بندی خودکار NG/OK:
برای بازرسی و طبقه بندی کارآمد، به صورت یکپارچه با AOI ادغام می شود.

رابط ارتباطات SMEMA:
از یکپارچه سازی در خطوط تولید از طریق پروتکل SMEMA پشتیبانی می کند و امکان برقراری ارتباط و تبادل داده را فراهم می کند.

مدل

مدل	HS-NK250	HS-NK330	HS-NK390	HS-NK460
طول PCB کارآمد	5050~350250 میلی متر	5050~455330 میلی متر	5050~530390 میلی متر	5050~530460 میلی متر
ضخامت PCB	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm	حداقل 0.6mm
اندازه مجلسی	۳۵۵۳۲۰۵۶۳ میلی متر	۴۶۰۴۰۰۵۶۳	۵۳۵۴۶۰۵۷۰ میلی متر	535530570 میلی متر
ابعاد ماشین	195016001200 میلی متر	۲۳۰۰۱۷۶۰۱۲۰۰ میلی متر	250018801200 میلی متر	250021601200 میلی متر
وزن	220 کیلوگرم	280 کیلوگرم	۳۴۰ کیلو	۳۸۰ کیلو

محصول و جزئیات

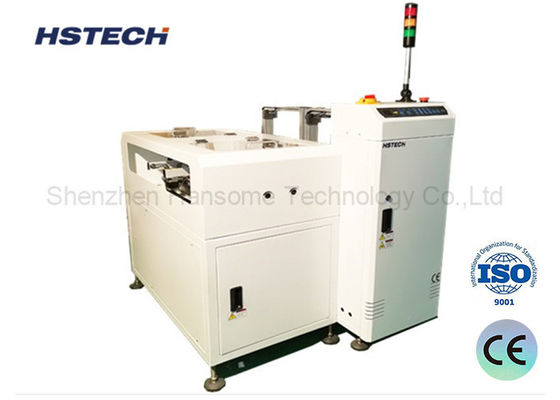

PCB Unloader با سرعت بالا برای کنترل صفحه نمایش لمسی خط تولید SMT 0
