دقت و سرعت G9 ماشین خمیر خودکار برای قطعات 0.25 Pitch

Name: دقت و سرعت G9 ماشین خمیر خودکار برای قطعات 0.25 Pitch
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

نام تجاری:	GKG
شماره مدل:	G9+
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، وسترن یونیون، مانی گرام
توانایی عرضه:	100 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,TUV,ROHS

نام محصول:

دستگاه چاپ خمیر لحیم کاری پیشرفته

نام دیگر:

دستگاه چاپ روی صفحه خودکار

اندازه PCB:

50x50~450x340mm

ارتفاع حمل و نقل:

900±40 میلی متر

فشار هوا:

4-6 کیلوگرم بر سانتی متر مکعب

ضخامت PCB:

0.4-6 میلی متر

حداکثر وزن تخته:

5 کیلوگرم

وزن دستگاه:

1000 کیلوگرم

جزئیات بسته بندی:

بسته بندی چوبی

قابلیت ارائه:

100 ست در ماه

برجسته کردن:

0.25 دستگاه چسب آرد,ماشين چسب رسوب کننده سرعت,دستگاه جوش درست

Speed Solder Paste Machine

Precision Solder Paste Machine

توضیحات محصول

چاپگر خودکار چسب جوش برای سیستم MES صنعتی 4.0

مقدمه

دستگاه چاپ خودکار پایش جوش دهنده نشان دهنده تجهیزات سطح بالا است که برای برنامه های کاربردی پیچیده SMT طراحی شده است.25 تکه، اطمینان از دقت بی نظیر و عملکرد سریع.

مشخصات

مدل	G9+
حداکثر اندازه PCB	450x340 میلی متر
حداقل اندازه PCB	50x50 میلی متر
ضخامت PCB	0.4-6mm
حداکثر وزن تخته	5 کیلوگرم
ارتفاع حمل	900±40 میلی متر
شکاف لبه تخته	2.5 میلی متر
ارتفاع تخته	15 میلی متر
جهت حمل و نقل	L-R,R-L
سرعت حمل	حداکثر 1500mm/s، کنترل برنامه
روش حمل	یک مرحله
تعدیل عرض	اتوماتيك
رابط I/O	SMEMA
موقعیت گذاری PCB (روش پشتیبانی)	پین مغناطیسی/ بلوک پشتیبان/ میز دستی بالا و پایین
سیستم قفل PCB	ثبت اختراع شده بر روی کلیمپ بالا
	چسباندن جانبی
	عملکرد جذب
چاپ سریع	0-20mm
حالت چاپ	یک بار/دو بار
سرعت چاپ	10-200mm/sec
حالت چاپ	یک بار / دو بار
نوع جاروبرقی	لوله ی لاستیکی / فولادی ((زاویه 45°/55°/60°)
فشار چاپ	0.5 تا 10 کیلوگرم
اندازه قاب قالب	470370mm~737737mm ((ضخامت 20-40mm)
سیستم تمیز کردن	قطرات سیستم تمیز کردن باران
	جذب خلاء تقویت شده
	خلاء خشک و مرطوب سه حالت
	تمیز کردن جلو و عقب
CCD FOV	10x8mm
انواع علامت های اعتمادی	شکل استاندارد علامت اعتمادی
	پد
	سوراخ
سیستم دوربین	ساختار نوری بالا / پایین
	دوربین دیجیتال CCD
	تطابق الگوی هندسی

عملکرد ماشین

مدل	G9+
دقت موقعیت تکرار	±12.5um@6,CPK≥2.0
دقت چاپ	±18um@6,CPK≥2.0
زمان چرخه چاپ	<7.5 ثانیه
بر اساس سیستم تست شخص ثالث ((CTQ) تایید موقعیت چاپ واقعی پایش جوش تکرار دقت

مشخصات کل ماشین

منبع برق	AC:220±10٪،50/60HZ، 3.0KW
فشار هوا	۴ تا ۶ کیلوگرم در سانتی متر مربع
مصرف هوا	حدود 5 لیتری/دقیقه
دمای کار	-20°C تا +45°C
رطوبت کاری	30٪ تا 60٪
ابعاد ماشین(بدون چراغ برج)	1172 ((L) x 1385 ((W) x 1530 (H) mm
وزن ماشین	حدود 1000 کيلوگرم

ویژگی ها

این سیستم پیشرفته شامل یک مسیر نوری نوآورانه است که نور دایره ای یکنواخت و نور هم محوری روشن را ارائه می دهد.تسهیل تشخیص آسان نقاط مختلف و نامنظم علامت گذاری در سطوح مختلفاز جمله مواد لاستیکی، مس، نقره ای، مواد جوشیده با هوا گرم، FPC و رنگ های مختلف PCB.

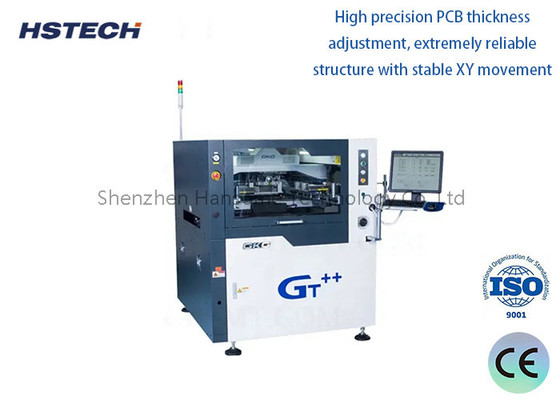

مکانیسم تنظیم ضخامت PCB با دقت بالا:

این مکانیسم دارای یک ساختار قوی با حرکت XY پایدار است، که تنظیم دستی را قادر می سازد تا به راحتی طیف گسترده ای از ضخامت های PCB را پوشش دهد.

سیستم موقعیت گذاری راه آهن انقلابی:

طراحی شده برای رسیدگی به FPC و PCB warpage این سیستم شامل یک ریل راهنمای الگوی جداکننده و یک کلیمپ جانبی انعطاف پذیر قابل برنامه ریزی است.در حالی که برنامه نویسی نرم افزار اتوماسیون کشش و عقب نشینی برای انطباق با ضخامت های مختلف PCB با سهولت.

ساختاري بهبود يافته از اسکيگي:

ساختار squeegee دارای یک طراحی جامع است که به طور قابل توجهی ثبات را بهبود می بخشد و طول عمر آن را افزایش می دهد.

مکانیسم پیشرفته تمیز کردن استنسل با سرعت بالا:

ساختار تمیز کردن توزیع پایین به طور موثر مانع از انسداد باز شدن استنسیل می شود ، که یک مشکل رایج در فرآیندهای تمیز کردن استنسیل است.کنترل نرم افزار اجازه می دهد تا برای تنظیم ساده از طول حلال توزیع شده برای دستیابی به نتایج بهینه تمیز کردن.

رابط کاربری دوستانه چند عملکردی:

این رابط کاربری که برای سادگی و وضوح طراحی شده است، نظارت بر دمای هوا و رطوبت را در زمان واقعی ارائه می دهد و کاربران را قادر می سازد تا به راحتی شرایط را تحت نظر داشته و در صورت لزوم تنظیم کنند.

درباره ما

Shenzhen HanSome Technology Co., Ltd. (HSTECH) ، که در سال 2012 تاسیس شد، توسط یک مهندس بسیار باتجربه با سابقه عمیق در صنعت EMS رهبری می شود.این شرکت در توسعه و تولید تجهیزات پردازش PCB تخصص دارد، به تدریج دامنه خود را شامل دستگاه های پاک کننده PCB و ماشین های تمیز کننده SMT می کند.HSTECH افتخار می کند که یک تیم ماهر و بلند پروازانه R&D دارد که به طور مداوم در جستجوی آخرین فن آوری های صنعت استاین تیم توسط یک گروه بازاریابی با تجربه با تمرکز قوی بر صادرات پشتیبانی می شود، که به HSTECH امکان می دهد از روند بازار جلوتر بماند و اطمینان حاصل کند که محصولات آن نیازهای در حال تغییر مشتری را برآورده می کنند.

در طول تاریخ خود، HSTECH به اصل توسعه نوآورانه پایبند بوده و پیشرفت های قابل توجهی در فناوری و محصولات را به دست آورده است.هدف ما ارائه راه حل های مقرون به صرفه است که مشتریان ما را قادر به افزایش بهره وری در حالی که به حداقل رساندن هزینه ها و کارما در تضاد با مشتریان خود ایستاده ایم و برای ایجاد آینده ای روشن تر با هم کار می کنیم.

HSTECH متعهد به دستیابی به "کیفیت بالا و هوشمندانه" است، که با فلسفه "کیفیت گرا و مشتری متمرکز" است.ما ویژگی های خاص صنعت را دربر می گیریم و به دنبال تکنولوژی هوشمند هستیم تا چشم انداز کارخانه های هوشمند را به زندگی تبدیل کنیماز نظر خدمات پس از فروش، ما اصول "مسئولیت" را حفظ می کنیم، به سرعت به هرگونه بازخورد کیفیت پاسخ می دهیم و به طور مداوم خدمات استثنایی را به مشتریان ارزشمند خود ارائه می دهیم.
