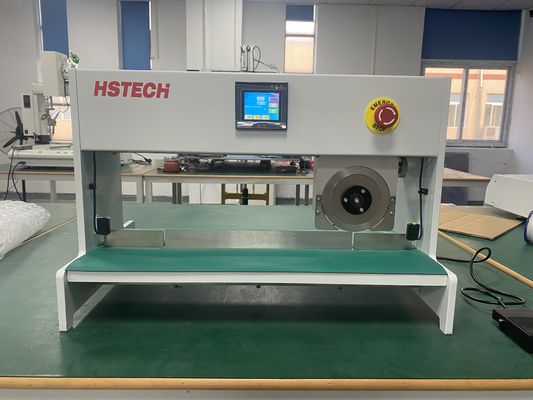

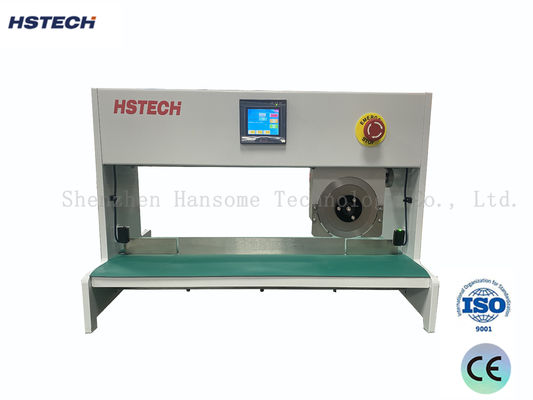

دستگاه جداکننده PCB با برش دقیق و خود قفل‌شونده با سرعت برش 300 میلی‌متر بر ثانیه برای جداسازی PCB

نام تجاری:	HSTECH
شماره مدل:	HS-203
مقدار تولیدی:	1 ست
قیمت:	negotiable
شرایط پرداخت:	t/t
توانایی عرضه:	500 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

برنامه:

مونتاژ PCB

بسته بندی:

بسته بندی، جعبه چوبی

سرعت برش:

300mm/s

وزن:

60 کیلوگرم

ابعاد:

قابل تنظیم

منبع تغذیه:

تک فاز AC220V 50-60Hz

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

500 کامپیوتر در ماه

برجسته کردن:

self-locked PCB board separator,precisely cut knife type separator,PC board PCB cutting tool

precisely cut knife type separator

PC board PCB cutting tool

توضیحات محصول

جدا کننده تخته نوع چاقو با تخته PC برای برش PCB

در تولید PCB ، چندین صفحه مدار کوچک یکسان اغلب به یک صفحه بزرگ برای بهره وری تولید جمع می شوند. پس از اتمام مونتاژ ، این صفحه ها نیاز به تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیز ، تمیزجداسازی غیر مخرب از طریق یک فرآیند به نام depanelingاین ماشین تخصصی این عملکرد حیاتی را با دقت و اطمینان انجام می دهد.

مشخصات فنی

منبع برق	واحد فاز AC220V 50-60HZ
وزن	۶۰ کیلوگرم
ابعاد ماشین	770mm (L) × 370mm (W) × 420mm (H)
سرعت برش	300mm/s
حداکثر ضربه چرخ چاقو	۳۵۰ میلی متر
تنظیم دقیق چرخ چاقو	0-3mm
تنظیم چاقوی پایین	0-2mm
حداکثر عرض برش صفحه PC	150 میلی متر
حداکثر طول برش صفحه PC	۳۵۰ میلی متر
محدوده ضخامت صفحه PC	0.6-3.2mm
محدوده ضخامت V-Groove	0.25-2،0 میلیمتر

ویژگی های کلیدی و مزایای آن

سیستم حفاظت از ایمنی مادون قرمز هنگام ورود دست ها یا اجسام خارجی به منطقه برش، عملکرد ماشین را متوقف می کند.
درایو موتور مرحله ای امکان قفل کردن خود و موقعیت دقیق برش را در صورت استفاده از آن فراهم می کند
از بین بردن تغییرات نقطه سفر معمول با موتورهای DC و AC به دلیل بی وقفه
جلوگیری از آسیب به مدارهای و قطعات الکترونیکی در طول جداسازی
به طور قابل توجهی کارایی کار و کیفیت تولید را بهبود می بخشد
طراحی چاقوی دایره ای بالا و چاقوی صاف پایین باعث کاهش استرس در هنگام برش می شود
جلوگیری از ترک شدن مفصل جوش و شکستن قطعات
باعث می شود برش صاف و تمیز بدون مشکلات جدایی تخته
تیغه های فولادی با سرعت بالا دارای دوام هستند و می توانند تقریباً دو بار دوباره تیز شوند

مقایسه تکنولوژی تخلیه پنل

Depaneler امتیاز

اصل:قطعات برش فرنیچر چرخشی با سرعت بالا در امتداد شکاف های V طراحی شده
مزایا:عملکرد سریع، هزینه نسبتا کم، مناسب برای اشکال ساده و خطوط مستقیم
معایب:تولید گرد و غبار استرس و قرار دادن فشار بر روی لبه های تخته، نامناسب برای تخته های شکننده یا چگالی بالا

روت کردن Depaneler

اصل:CNC سبک سرعت بالا اسپندل درایو برش فرش در امتداد مسیرهای برنامه ریزی شده
مزایا:حداقل فشار، قادر به برش هر شکل (موجب یا نامنظم) ، دقت بالا با لبه های تمیز
معایب:آهسته تر از نمره گیری، هزینه های تجهیزات و نگهداری بالاتر
کاربردها:تلفن های همراه، لوازم الکترونیکی خودرو، هوافضا و سایر کاربردهای با قابلیت اطمینان بالا

ليزر دپانلر

اصل:پرتوی لیزر با انرژی بالا مواد را برای برش بدون تماس ذوب می کند
مزایا:کاملا بدون استرس، با دقت بسیار بالا، محدوده باریک، بدون گرد و غبار، مناسب برای FPC های ظریف
معایب:هزینه تجهیزات بالا، سرعت برش نسبتا آهسته، تنظیمات پارامتر پیچیده برای مواد مختلف

تصاویر محصول
