جزئیات محصولات

خونه محصولات

تجهیزات اتصال پیچ خودکار 1200W با اتصال MES و فاصله سفر 300 * 250 * 200 محور برای مونتاژ PCB

نام تجاری:	HSTECH
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	10 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

مسافت طی شده در محور:

300*250*200

قفل کردن اندازه محصول:

240*250

روش هدایت شده:

سروو موتور

زمان قفل شده:

1.5-3S

ولتاژ منبع تغذیه:

AC220V

قدرت:

1200 وات

وزن کل:

200 کیلوگرم

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

10 عدد در ماه

برجسته کردن:

دستگاه پیچ 1200 وات,تجهیزات اتصال پیچ خودکار اتصال MES,دستگاه بست پیچ مدار مدار چاپی با مسافت 300250200 محور

MES Connection Automatic Screw Fastening Equipment

300250200 Axis Traveling Distance PCB Screw Fastening Machine

توضیحات محصول

تجهیزات بستن خودکار پیچ اتصال زمین هوشمند 1200 واتی با اتصال MES

دستگاهی کاملاً یا نیمه خودکار و هوشمند که به طور خاص برای بستن پیچ‌های اتصال زمین روی بردهای مدار چاپی طراحی شده است. این تجهیزات صنعتی خودکار بسیار تخصصی، یک مرحله فرآیند حیاتی در تولید الکترونیک را انجام می‌دهد.

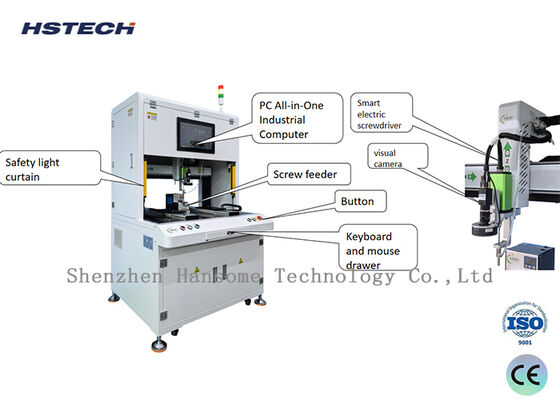

اجزای اصلی

سیستم کنترل حرکت

هسته: بازوی رباتیک چند محوره با دقت بالا (معمولاً ربات رومیزی سه یا چهار محوره) یا ماژول دقیق.
عملکرد: بیت پیچ گوشتی را هدایت می‌کند تا به سرعت و با دقت به مختصات تعریف شده در برنامه در جهت‌های X، Y و Z حرکت کند.

سیستم موقعیت‌یابی دیداری

هسته: دوربین صنعتی و نرم‌افزار پردازش تصویر.
عملکرد: جزء هوشمند اصلی. قبل از بستن، دوربین از PCB عکس می‌گیرد و فناوری تشخیص تصویر، موقعیت‌های واقعی سوراخ پیچ را با دقت مشخص می‌کند و انحرافات جزئی از مواد PCB یا قرارگیری فیکسچر را اصلاح می‌کند تا از وارد شدن عمودی پیچ اطمینان حاصل شود.

سیستم تغذیه خودکار پیچ

هسته: فیدر پیچ، لوله تغذیه، مکش خلاء یا مکانیزم انتخاب پیچ با دمیدن هوا.
عملکرد: پیچ‌های پراکنده را به طور خودکار مرتب و جهت‌دهی می‌کند و آنها را از طریق خط لوله به بیت سفت‌کننده می‌رساند تا عملیات مداوم و بدون وقفه انجام شود.

واحد محرک سفت‌کننده

هسته: پیچ گوشتی برقی سروو یا پیچ گوشتی برقی با کنترل گشتاور.
عملکرد: عمل سفت کردن را با کنترل دقیق گشتاور و زاویه انجام می‌دهد و اطمینان حاصل می‌کند که هر پیچ الزامات فرآیند را برآورده می‌کند—نه خیلی سفت (آسیب رساندن به رزوه یا PCB) و نه خیلی شل (ایجاد اتصال ضعیف زمین).

سیستم تشخیص و بازخورد هوشمند

هسته: سنسور گشتاور، انکودر، سنسور فشار.
عملکرد: گشتاور نهایی، زاویه چرخش و عمق فشار را در زمان واقعی نظارت می‌کند. رزوه های هرز شده، پیچ های شل یا پیچ های از دست رفته را تشخیص می دهد، بلافاصله هشدار می دهد و مکان های نقص را برای بازرسی کیفیت 100٪ آنلاین ثبت می کند.

نرم‌افزار و HMI (رابط انسان و ماشین)

هسته: نرم‌افزار کنترل تجهیزات.
عملکرد: برنامه‌های قفل (مختصات، گشتاور، توالی) را برای محصولات مختلف ذخیره و مدیریت می‌کند، رابط کاربرپسند ارائه می‌دهد و گزارش‌های تولید (خروجی، نرخ قبولی، انواع نقص) را تولید می‌کند.

مشخصات فنی

پارامتر	مشخصات
فاصله حرکت محور	300 × 250 × 200 میلی‌متر
اندازه محصول قفل شده	240 × 250 میلی‌متر
روش رانده شده	موتور سروو
دقت موقعیت‌یابی	±0.03 میلی‌متر
روش تغذیه پیچ	نوع مکش (یا نوع دمیدن هوا)
زمان قفل شده	1.5-3 ثانیه
ولتاژ منبع تغذیه	AC220V
توان	1200 وات
منبع هوای فشرده	0.4-0.6 مگاپاسکال
وزن کل	200 کیلوگرم
تعداد پیچ گوشتی برقی	1

رابط کاربری ساده با عملکرد قدرتمند

مزایای کلیدی تجهیزات

سازگاری بسیار بالای کیفیت: بی‌ثباتی عملکرد دستی را از بین می‌برد و گشتاور سفت‌کننده دقیق و قابل اعتمادی را برای هر پیچ اتصال زمین تضمین می‌کند و امپدانس زمین پایدار و عملکرد الکتریکی بهبود یافته محصول را تضمین می‌کند.

بهره‌وری تولید استثنایی: سرعت سفت کردن به طور قابل توجهی سریعتر از کار دستی (معمولاً 1-2 ثانیه در هر پیچ) با قابلیت کار مداوم 24 ساعته.

کاهش هزینه قابل توجه: در هزینه‌های نیروی کار صرفه‌جویی می‌کند و در عین حال از شکست‌های آزمایشی بعدی و هزینه‌های بازکاری محصول ناشی از اتصال زمین ضعیف جلوگیری می‌کند.

قابلیت ردیابی کیفیت جامع: داده‌های سفت کردن را برای هر پیچ از هر محصول ثبت می‌کند و امکان ردیابی کامل داده‌های تولید را فراهم می‌کند.

کاهش شدت کار: کارگران را از کارهای تکراری و خسته کننده که نیاز به مهارت‌های تخصصی دارند، آزاد می‌کند.

کاربردهای معمول

تجهیزات ارتباطی: سرور، روتر و محفظه‌ها و پوشش‌های محافظ فلزی PCB ایستگاه پایه

کامپیوترها و لوازم الکترونیکی مصرفی: مادربردها، کارت‌های گرافیک و بردهای برق که نیاز به اتصال زمین شاسی یا هیت سینک دارند

کنترل صنعتی: اتصال زمین و سفت کردن کامپیوترهای صنعتی و ماژول PLC

الکترونیک خودرو: واحدهای کنترل الکترونیکی با الزامات قابلیت اطمینان و سازگاری شدید

انرژی نو: اتصال زمین برد کنترل برای اینورترهای فتوولتائیک و سیستم‌های ذخیره انرژی
