جزئیات محصولات

خونه محصولات

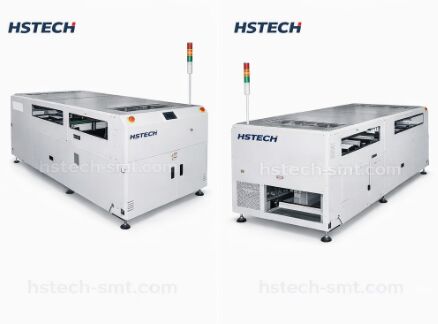

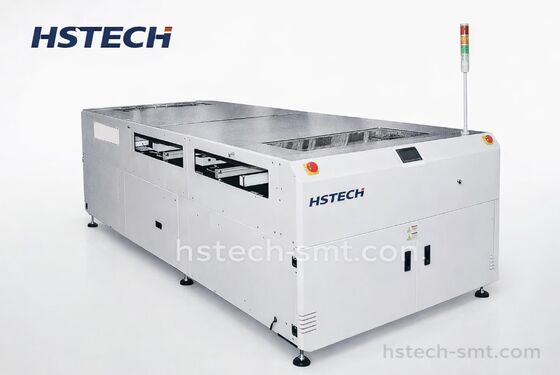

نوار نقاله شاتل PCB SMT خودکار با سرعت بالا با کنترل PLC و سازگاری SMEMA برای حمل و نقل یکپارچه PCB

نام تجاری:	HSTECH
شماره مدل:	HS-SC350/HS-SC460
مقدار تولیدی:	1 عدد
قیمت:	Negotiate
شرایط پرداخت:	T/T
توانایی عرضه:	50 قطعه در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

ضخامت PCB:

0.4 میلی متر

سیستم کنترل:

PLC با رابط صفحه نمایش لمسی

فروشنده:

HSTECH

سیگنال:

سما

ارتفاع حمل و نقل:

910±20 میلی متر (یا سفارشی)

ویژگی های ایمنی:

توقف اضطراری، حفاظت از اضافه بار

نمایش:

نمایشگر 3 رنگ

استفاده:

عملکرد بافر بین تجهیزات SMT

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 قطعه در ماه

برجسته کردن:

نوار نقاله شاتل PCB SMT با کنترل PLC,تجهیزات جابجایی PCB با سازگاری SMEMA,نوار نقاله SMT با صفحه نمایش لمسی

SMEMA Compatibility PCB Handling Equipment

Touch Screen Control Panel SMT Conveyor

توضیحات محصول

محموله شاتل PCB با سرعت بالا

طراحی شده برای حمل و نقل و دستکاری PCB در خطوط تولید SMT ، این ناقل شاتل خودکار به طور موثر جریان PCB را بین کانال های مختلف با دقت و قابلیت اطمینان مدیریت می کند.

خلاصه ی محصول

SMT PCB Shuttle Conveyor جریان PCB (بورد مدار چاپی) را در خطوط تولید حمل و هدایت می کند. این سیستم کنترل شده توسط PLC برای محیط های تولید حجم بالا طراحی شده است.اطمینان از عملکرد بی نقص و حرکت دقیق بین کانال های مختلف در برنامه های SMT (طکنیات نصب سطح).

ویژگی های کلیدی

طراحی محصور ایمنی ماژول- تضمین عملیات امن در حالی که حفظ ساختار جمع و جور
کنترل PLC- کنترل خودکار دقیق را برای افزایش قابلیت اطمینان عملیاتی فراهم می کند
موتور مرحله ای و حرکت کمربند دقیق- ارائه دقت بالا و حرکت صاف برای دستکاری PCB سازگار
تنظیم عرض موازی صاف- ارائه می دهد کنترل انعطاف پذیر برای پذیرش PCB اندازه های مختلف
مسیر حمل و نقل سفارشی- جهت تنظیم شده بر اساس نیازهای خاص مشتری
پنل کنترل صفحه لمسی- رابط کاربری بصری برای نظارت و تنظیم آسان
نمایشگاه چراغ برج سه رنگی- شاخص وضعیت بصری با چراغ های قرمز، زرد و سبز
سازگاری SMEMA- کاملا با استانداردهای انجمن سازندگان تجهیزات سطح نصب سازگار است

مشخصات فنی

مدل	عرض PCB در دسترس	ابعاد ماشین	وزن
HS-SC350	50 تا 350 میلی متر	۶۰۰ × ۲۲۰۰ × ۱۲۰۰ میلی متر	280 کیلوگرم
HS-SC460	50 تا 460 میلی متر	۷۸۰ × ۲۲۰۰ × ۱۲۰۰ میلی متر	320 کیلوگرم

عملکرد اصلی

این واحد جریان PCB را به کانال های مختلف هدایت می کند و امکان انتقال بدون مشکل بین پیکربندی های 2 خط به 1 خط یا 1 خط به 2 خط را فراهم می کند.سیستم انعطاف پذیری مسیر پویا را برای عملیات بهینه سازی PCB فراهم می کند.

پارامترهای فنی

ارتفاع حمل:910±20mm
فاصله ترجمه:2000mm استاندارد یا سفارشی
زمان ترجمه:قابل تنظیم بر اساس نیازهای تولید
تعداد خودروهای مسافرتی:ماشین تک یا دو نفره (اختیاری)
روش ترجمه:موتور مرحله ای + کمربند حمل
ريل ثابت:ریل 1 و 4 برای ثبات ثابت شده اند
جهت انتقال:L-R یا R-L برای پیکربندی خط انعطاف پذیر
حالت انتقال PCB:2 در 1 خارج، 1 در 2 خارج، یا 2 در 2 خارج گزینه ها
فشار هوا:۴ تا ۶ بار
ضخامت PCB:حداقل 0.4mm
سیگنال:مطابقت با SMEMA

درخواست ها

ناقل شاتل PCB SMT برای خطوط مونتاژ PCB با کارایی بالا طراحی شده است ، ایده آل برای هدایت مجدد و انتقال PCB بین خطوط تولید متعدد است. مناسب برای صنایع از جمله:

تولید الکترونیک
صنعت خودرو
الکترونیک مصرفی
تجهیزات مخابراتی

این سیستم از طریق امکان پردازش دقیق PCB و ارائه انعطاف پذیری بالا برای نیازهای مختلف تولید، خروجی خط تولید را افزایش می دهد.
