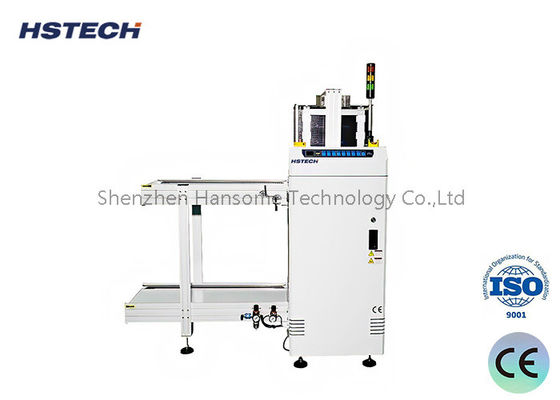

بارگذاری خودکار مجله PCB برای خط تولید SMT با بارگذاری PCB سازگار SMEMA

رالودر خودکار PCB Magazineبرای بارگذاری PCB کارآمد و پایدار در قسمت جلویی طراحی شده استخطوط تولید SMT. با ساختار مدولار قوی و سیستم گیره پنوماتیکی دقیق، ایندستگاه لودر PCBانتقال ایمن، روان و بدون آسیب PCB از مجلات به تجهیزات پایین دست را تضمین می کند.

به طور کاملSMEMA سازگار است، این لودر ایده آل برایبرنامه های کاربردی SMT با ترکیب بالا و قابلیت اطمینان بالا، به تولیدکنندگان کمک می کند تا سطح اتوماسیون را بهبود بخشند، هندلینگ دستی را کاهش دهند و کارایی کلی تولید را افزایش دهند.

• طراحی مدولاربرای تعمیر و نگهداری آسان و پیکربندی انعطاف پذیر
• ساختار قاب پایدار و مستحکمعملکرد قابل اعتماد طولانی مدت را تضمین می کند
• طراحی ارگونومیک و صرفه جویی در فضامناسب برای طرح بندی های مختلف خط SMT
• تنظیم عرض صاف و موازیبرای تغییر سریع
• پیکربندی سه قفسه مجلهبرای تولید مداوم

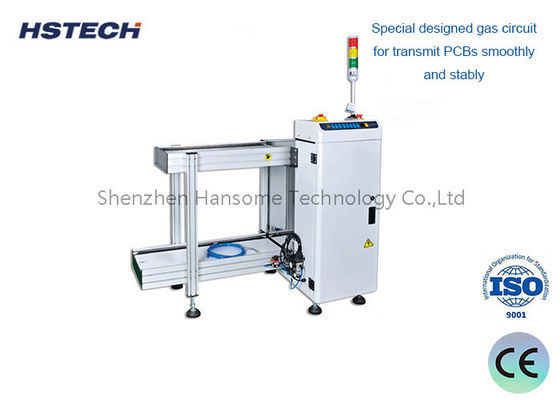

• گیره های پنوماتیک بالا و پایینمجله را محکم نگه دارید
• بدون ضمانت شکست PCBدر هنگام بارگیری و تخلیه
• به طور کامللودر PCB سازگار با SMEMAبرای یکپارچه سازی خطوط بدون درز

• عملکرد:بارگیری و حمل PCB در خط تولید SMT
• ارتفاع حمل و نقل:30 ± 910 میلی متر
• زمان بارگیری PCB:تقریبا 6 ثانیه
• زمان تغییر مجله:تقریبا 30 ثانیه
• جهت حمل و نقل:از چپ به راست یا از راست به چپ
• حالت عملیات:عملیات جلو
• ردیابی سمت ثابت:سمت جلو (یا اختیاری)
• ضخامت PCB:حداقل 0.4 میلی متر
• ظرفیت مجله:قسمت بالایی: 1 عدد / قسمت پایین: 2 عدد
• انتخاب گام:1-4 میلی متر (پیچ 10 میلی متر)
• سرعت نوار نقاله:0.5-20 متر در دقیقه (قابل تنظیم)
• رابط سیگنال:SMEMA

• منبع تغذیه:220 ولت، 50/60 هرتز 10% ±
• فشار هوا:4-6 بار

مدل‌های متعددی برای پشتیبانی از اندازه‌های مختلف PCB و ظرفیت‌های مجلات موجود است که این امر را ایجاد می‌کندلودر خودکار PCB Magazineمناسب برای PCBهای استاندارد و بزرگ.

انتخاب مدل سفارشی در صورت درخواست در دسترس است.

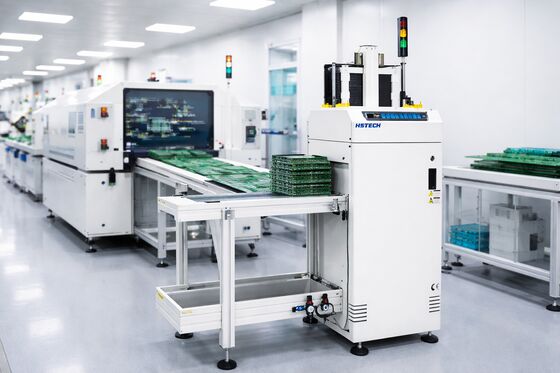

• خطوط مونتاژ SMT
• کارخانه های EMS
• تولید لوازم الکترونیکی مصرفی
• تولید لوازم الکترونیکی خودرو
• مونتاژ PCB کنترل صنعتی

• قابلیت اطمینان بالا برایتولید 24/7 SMT
• برای پیشگیری طراحی شده استآسیب دیدگی PCB و ناهماهنگی
• ادغام آسان باچاپگرهای SMT، ماشین‌های انتخاب و جاسازی و نوار نقاله
• راه حل اثبات شده برایکنترل خودکار PCB
