جداکننده PCB با دقت بالا خودکار | تجهیزات جداکننده PCB V-Cut

Name: جداکننده PCB با دقت بالا خودکار | تجهیزات جداکننده PCB V-Cut
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-203
Price: 1,000.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-203
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

استفاده:

برش V-cut Pcb

سرعت برش:

300mm/s

وزن:

60 کیلوگرم

ضخامت شیار V:

ضخامت شیار V

وضعیت:

جدید

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 عدد در ماه

برجسته کردن:

تجهیزات خودکار جدا کردن صفحه های PCB,جداکننده PCB با دقت بالا,دستگاه جداکننده PCB V-Cut

High precision PCB separator

V-cut PCB depaneling machine

توضیحات محصول

جدا کننده خودکار PCB با دقت بالا

جدا کننده PCB با دقت بالا برای خط تولید SMT

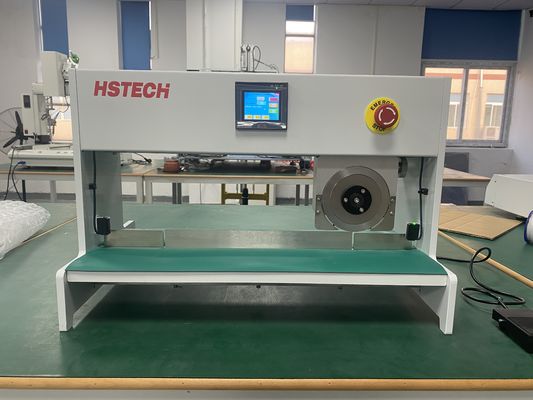

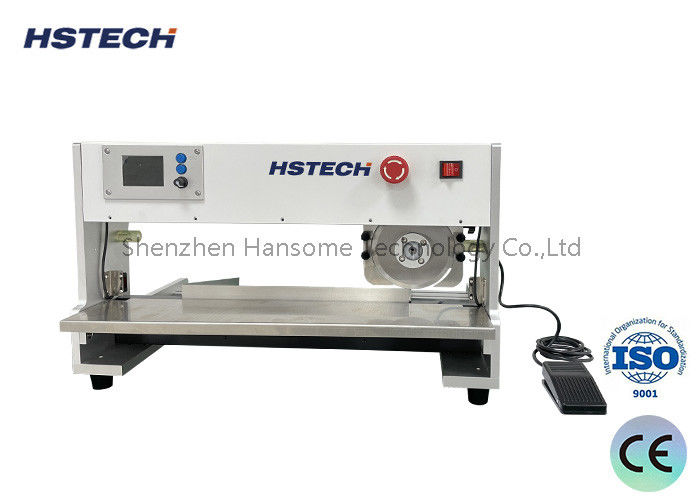

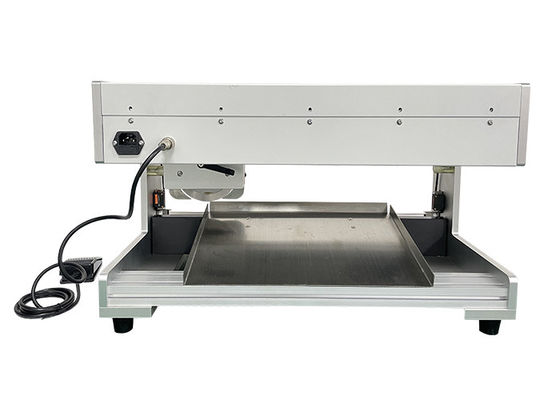

دردستگاه جدا کردن صفحه PCB HS-203با دقت بالاجدا کننده PCB V-cutبرای جداسازی موثر و امن طراحی شده است این دستگاه از یک دستگاه با کیفیت بالا استفاده می کند. این دستگاه یک دستگاه با کیفیت بالا است.ساختار تیغه دایره ای بالا و تیغه خطی پایین, اجازه می دهد تا PCB در طول فرآیند برش ثابت بماند.

با قرار دادنV-خروجی از PCB به تیغه خطی, تیغه دایره ای بالا به صورت افقی حرکت می کند تا فرآیند دمنلینگ را تکمیل کند. این طراحی به شدت فشار مکانیکی بر روی PCB را کاهش می دهد و از اجزای الکترونیکی حساس محافظت می کند. از آسیب.

جدا کننده PCB HS-203 به طور گسترده ای درخطوط تولید SMT، تولید الکترونیک، تولید LED، و کارخانه های مونتاژ PCB، اطمینان از تولید سریع و قابل اطمینان برای تولید انبوه.

ویژگی های کلیدی

جداسازی PCB با دقت بالا

تکنولوژی پیشرفته حرکت تیغه با دقت PCB ها را در امتدادخروجی V، اطمینان از لبه های برش تمیز در حالی که به حداقل رساندن فشار بر روی تخته و کاهش آسیب به قطعات.

بهره وری تولید بالا

برایمحیط های تولید انبوه، ماشين فعال ميکنه جداسازی سریع PCB، بهبود بهره وری تولید و صرفه جویی در زمان پردازش ارزشمند.

کاربری دوستانه

درطراحی انسانیاجازه می دهد تا اپراتورها با تکنیک های مختلف حفظ و کار روزانه ساده و راحت است.

کنترل دقیق برش

دستگاه ارائه می دهدعمق برش تنظیم شده و فشار, اجازه می دهد تا آن را به ضخامت های مختلف PCB و مواد برای نتایج دقیق دمنلینگ سازگار کند.

حفاظت ایمن

مجهز بهسیستم محافظت از ایمنی مادون قرمزدستگاه به طور خودکار متوقف می شود زمانی که دست ها یا اجسام خارجی وارد منطقه حرکت تیغه شوند، اطمینان از ایمنی عملیات برای اپراتورها

مشخصات فنی

ماده	مشخصات
مدل	HS-203
منبع برق	AC220V تک فاز، 50-60Hz
وزن ماشین	۶۰ کیلوگرم
اندازه دستگاه	۷۷۰ × ۳۷۰ × ۴۲۰ میلی متر
طول برش	۳۰۰ میلی متر
حداکثر ضربه چرخ چاقو	۳۵۰ میلی متر
تنظیم دقیق چرخ چاقو	0-3 میلی متر
تنظیم چاقوی پایین	0-2 میلی متر
پهنای بازر عقب	150 میلی متر
حداکثر عرض PCB	150 میلی متر
حداکثر طول برش	۳۵۰ میلی متر
محدوده ضخامت PCB	0.6 - 3.2 میلی متر
ضخامت خط کش V	0.25 - 2.0 میلی متر

مزایای طراحی پیشرفته

سیستم محرک مرحله ای

دستگاه توسط یکموتور مرحله ای، امکان درست کردن در مقایسه با موتورهای سنتی DC یا AC، از انحراف موقعیت ناشی از بی وقفه در زمان کار طولانی مدت جلوگیری می کند.

کاهش استرس PCB

طراحی تیغه دایره ای بالا و تیغه صاف پایین تضمین می کند که:فشار برش به حداقل می رسد، از جفت جوش جلوگیری می کنه شکستن و آسیب به قطعات

سطح برش صاف

فرآیند برش تولید می کندلبه های صاف و صاف PCB, بهبود کیفیت محصول و کاهش نیاز به تکمیل ثانویه.

حفاظت از قطعات

هنگامی که چندین PCB با هم جوش داده می شوند، شکستن دستی اغلب به مدارها آسیب می رساند یا این دستگاه به طور موثر از این مشکلات جلوگیری می کند و به طور قابل توجهی محصول تولید را بهبود می بخشد.

صنایع کاربردی

دستگاه PCB Depaneling به طور گسترده ای در:

خطوط تولید SMT
تولید PCB
تولید چراغ LED
تولید الکترونیک مصرفی
الکترونیک خودرو
تولید تجهیزات ارتباطی
