90 درجه تخلیه مجله PCB صرفه جویی در فضا با کنترل PLC برای خطوط SMT

نام تجاری:	HSTECH
شماره مدل:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

90 درجه PCB مجله Unloader

منبع تغذیه:

AC110V/220V،50/60Hz

فشار هوا:

4-6 بار

اندازه PCB:

50*50~530*460 میلی متر

انتخاب زمین:

10-40MM

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 کامپیوتر در ماه

توضیحات محصول

تخلیه کننده مجله PCB با زاویه ۹۰ درجه برای خط SMT راه حل تخلیه خودکار PCB با صرفه جویی در فضا

تخلیه کننده مجله PCB با زاویه ۹۰ درجه با راندمان بالا برای خطوط تولید SMT. طراحی صرفه جویی در فضا، کنترل پایدار PLC، سازگار با SMEMA. ایده آل برای جابجایی و تخلیه خودکار PCB.

مرور کلی محصول

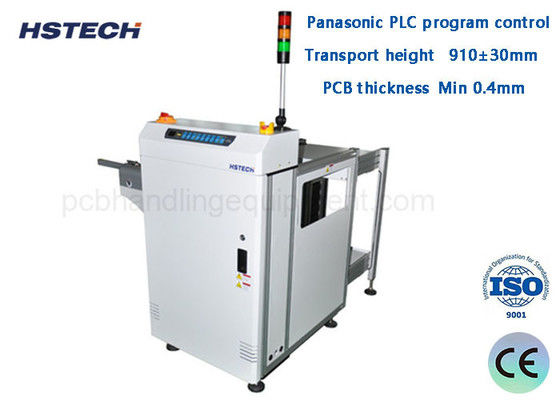

تخلیه کننده مجله PCB با زاویه ۹۰ درجه برای خطوط تولید SMT طراحی شده است تا PCB ها را در زاویه راست به طور خودکار جمع آوری کند، طول خط را به طور قابل توجهی کاهش داده و استفاده از فضای کارخانه را بهینه کند.

این دستگاه مجهز به سیستم هل دهنده با کارایی بالا، انتقال صاف و قابل اعتماد PCB را از ریل های نوار نقاله به قفسه های مجله تضمین می کند - ایده آل برای محیط های تولید الکترونیک مدرن و با راندمان بالا.

مزایای کلیدی

طراحی صرفه جویی در فضا با زاویه ۹۰ درجه

PCB ها را در زاویه راست جمع آوری می کند تا طول خط SMT را کاهش دهد
مناسب برای کارخانه ها با فضای محدود

عملکرد پایدار و کارآمد

سیستم کنترل PLC اتوماسیون قابل اعتماد را تضمین می کند
بر توان تولید تأثیر نمی گذارد

دقت و دوام

ساختار پروفیل فولاد ضد زنگ + آلومینیوم
قوی، پایدار و نگهداری آسان

سازگاری بالا

کاملاً سازگار با SMEMA
به طور یکپارچه با خطوط SMT موجود ادغام می شود

حفاظت از PCB تضمین شده است

فرآیند تخلیه صاف
بدون آسیب به PCB در حین انتقال

ویژگی های اصلی

تخلیه PCB با زاویه راست ۹۰ درجه برای چیدمان خط بهینه شده
رابط صفحه لمسی LED با نمایشگر وضعیت ۳ رنگ
کمربند ESD تخت با کیفیت بالا (عرض ۱۳ میلی متر، ضخامت ۳ میلی متر)
عرض قابل تنظیم با دسته دستی
گیره های پنوماتیک بالا و پایین برای موقعیت دهی پایدار مجله
سیستم کنترل هوشمند PLC
مکانیزم تنظیم عرض صاف و موازی

مشخصات فنی

پارامتر	جزئیات
نام محصول	تخلیه کننده مجله PCB با زاویه ۹۰ درجه
ارتفاع حمل و نقل	۹۱۰ ± ۳۰ میلی متر
جهت حمل و نقل	چپ ← راست یا راست ← چپ
سمت عملیات	عملیات جلو
منبع تغذیه	۲۲۰ ولت / ۵۰-۶۰ هرتز ±۱۰%
فشار هوا	۴-۶ بار
ضخامت PCB	حداقل ۰.۴ میلی متر
ظرفیت مجله	بالا: ۱ / پایین: ۲
سرعت نوار نقاله	۰.۵-۲۰ متر در دقیقه (قابل تنظیم)
رابط	SMEMA

مدل های موجود

مدل	محدوده اندازه PCB	اندازه دستگاه (میلی متر)	اندازه مجله (میلی متر)	وزن
HS-CU250	۵۰×۵۰ - ۳۵۰×۲۵۰ میلی متر	۱۱۰۰×۱۲۰۰×۱۲۰۰	۳۵۵×۳۲۰×۵۶۳	۱۴۰ کیلوگرم
HS-CU330	۵۰×۵۰ - ۴۵۵×۳۳۰ میلی متر	۱۳۱۰×۱۳۶۰×۱۲۰۰	۴۶۰×۴۰۰×۵۶۳	۲۰۰ کیلوگرم
HS-CU390	۵۰×۵۰ - ۵۳۰×۳۹۰ میلی متر	۱۴۳۰×۱۴۸۰×۱۲۰۰	۵۳۵×۴۶۰×۵۷۰	۲۶۰ کیلوگرم
HS-CU460	۵۰×۵۰ - ۵۳۰×۴۶۰ میلی متر	۱۴۳۰×۱۶۲۰×۱۲۰۰	۵۳۵×۵۳۰×۵۷۰	۳۰۰ کیلوگرم

صنایع کاربردی

خدمات تولید الکترونیک (EMS)
لوازم الکترونیکی مصرفی
لوازم الکترونیکی خودرو
تولید LED
خطوط مونتاژ PCB

چرا با ما کار کنید؟

بیش از ۱۰ سال تجربه در تجهیزات اتوماسیون SMT
صادر شده به بیش از ۳۰ کشور در سراسر جهان
سفارشی سازی برای خطوط تولید مختلف موجود است
تحویل سریع و پشتیبانی قابل اعتماد پس از فروش

خط تولید SMT خود را بهینه کنید

به دنبال بهینه سازی خط تولید SMT خود و صرفه جویی در فضا هستید؟ به یک راه حل تخلیه PCB قابل اعتماد با بازگشت سرمایه سریع نیاز دارید؟

برای موارد زیر امروز با ما تماس بگیرید:

راه حل چیدمان رایگان
بهترین قیمت پیشنهادی
پیکربندی سفارشی

اکنون استعلام خود را ارسال کنید - ما ظرف ۲۴ ساعت پاسخ خواهیم داد!
