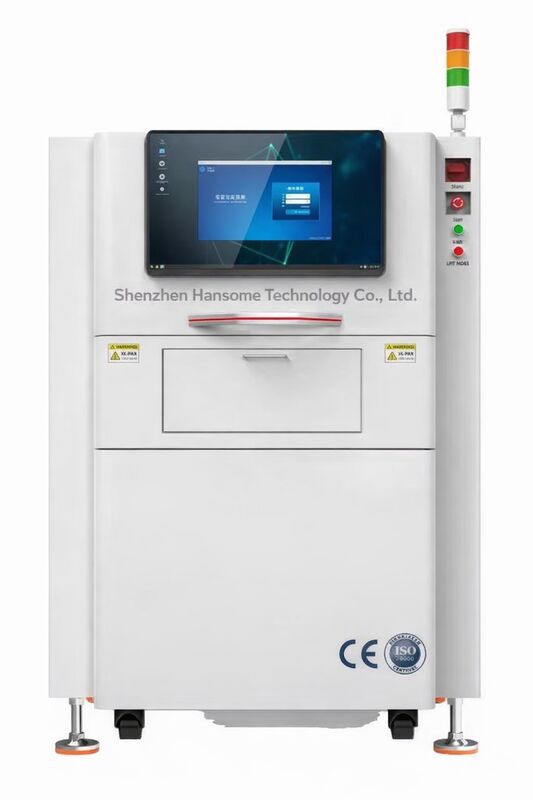

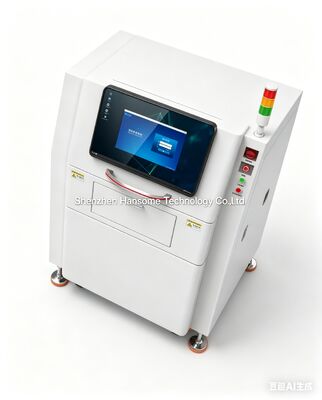

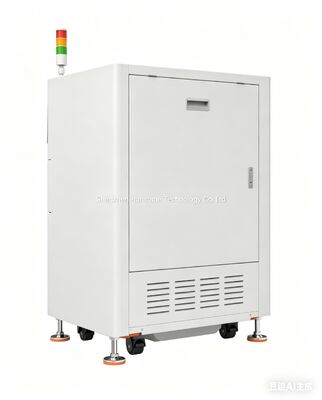

دستگاه بازرسی نوری خودکار AOI با سرعت بالا برای بازرسی مشترک جوش

دستگاه بازرسی نوری خودکار AOI با سرعت بالا برای بازرسی مشترک جوش

نام تجاری:	HSTECH
شماره مدل:	HS-D1510/HS-D1510L
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	30 عدد در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

گواهی:

CE,ISO

نام محصول:

بازرسی مشترک لحیم کاری هوشمند

سرعت بازرسی:

0.22 ثانیه/FOV

وضوح دوربین:

استاندارد 15 مگاپیکسل

مصرف برق:

حداکثر 1 کیلو وات

مواد:

فولاد ضد زنگ

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

30 عدد در ماه

توضیحات محصول

دستگاه بازرسی نوری خودکار با سرعت بالا برای بازرسی اتصالات لحیم

AOI هوشمند بازرسی اتصالات لحیم

اولین AOI جهان که نیازی به تنظیم پارامتر ندارد، با قابلیت بازرسی قدرتمند. این دستگاه تصاویر برد را در زمان واقعی از طریق دوربین‌های صنعتی رنگی با دقت بالا ثبت می‌کند، از الگوریتم‌های شبکه عصبی عمیق، جستجوی هوشمند با یک کلیک، برنامه‌نویسی کمکی هوشمند استفاده می‌کند و می‌تواند به طور هوشمند انواع نقص‌های PCBA را پس از لحیم‌کاری موجی قضاوت کند.

ویژگی‌های محصول

برنامه‌نویسی فوق‌العاده سریع هوش مصنوعی، عملیات بسیار ساده
رابط کاربری دوستانه انسان و ماشین، عملیات کاربرپسند
داده‌های قابل ردیابی، تجزیه و تحلیل آماری قدرتمند SPC و نمایش سه بعدی چند بعدی
قابلیت بازرسی قدرتمند، رهگیری مؤثر انواع نقص‌های اتصالات لحیم
طراحی تک‌مسیره یا دو‌مسیره اختیاری
پشتیبانی از نفوذ لحیم‌کاری مجدد فیکسچر، سازگاری انعطاف‌پذیر با سناریوهای مختلف تولید
محافظت از لنز در برابر کثیفی، کاهش فرکانس نگهداری
پیچ سربی موتور سروو وارداتی، سرعت بالا، دقت بالا، پایدار و با سایش کم

نمونه‌های قابل تشخیص

بازرسی نقص‌هایی مانند لحیم بیش از حد، لحیم ناکافی، پل لحیم، عدم نمایان شدن پین، لحیم سرد، حفره لحیم، گلوله‌های لحیم، قطعات اشتباه، قطعات گمشده و غیره در فرآیند پس از لحیم‌کاری موجی.

مشخصات محصول

دسته بندی	مشخصات	AOI هوشمند بازرسی اتصالات لحیم
مدل	HS-D1510 (بازرسی اتصالات لحیم نمای پایین، استاندارد)	AOI هوشمند بازرسی اتصالات لحیم
مدل	HS-D1510L (بازرسی اتصالات لحیم نمای پایین برای برد بزرگ)	AOI هوشمند بازرسی اتصالات لحیم
پارامترهای عملکرد
روش تشخیص	شبکه عصبی کانولوشنال، مدل‌های پیشرفته یادگیری عمیق و سایر الگوریتم‌های متعدد
ایجاد برنامه جدید	تقریباً 5-20 دقیقه برای دستگاه جدید
سرعت بازرسی	0.22 ثانیه در هر FOV
اندازه PCBA	استاندارد: 50 میلی‌متر * 50 میلی‌متر تا 510 میلی‌متر * 460 میلی‌متر؛ برد بزرگ: 50 میلی‌متر * 50 میلی‌متر تا 710 میلی‌متر * 640 میلی‌متر
ضخامت PCBA	0.5 میلی‌متر تا 6 میلی‌متر
ارتفاع قطعه PCBA	بالا: 120-165 میلی‌متر؛ پایین: 50-90 میلی‌متر
رزولوشن دوربین	استاندارد 15 مگاپیکسل
پیکربندی سخت‌افزار
منبع نور	منبع نور حلقه‌ای LED چهار رنگ RGBW
دوربین	دوربین صنعتی اسکن ناحیه‌ای رنگی 12 مگاپیکسل، پیکربندی اختیاری بر اساس نیاز
پردازنده	Intel i7، اختیاری i9
پردازنده گرافیکی	NVIDIA 12 گیگابایت، اختیاری 16 گیگابایت
حافظه/ذخیره‌سازی	64 گیگابایت DDR / 1 ترابایت SSD + 8 ترابایت هارد دیسک مکانیکی
مانیتور	نمایشگر 23.8 اینچی FHD
مکانیزم حرکتی	پلتفرم مرمر، پیچ سربی موتور سروو با دقت بالا
تنظیم مسیر	برقی
بار مسیر	زنجیر ≤ 12 کیلوگرم، بار سنگین قابل سفارشی‌سازی 25 کیلوگرم؛ سمت نقطه لحیم: تسمه ≤ 3 کیلوگرم، یا زنجیر ≤ 15 کیلوگرم
تجهیزات سیستم
سیستم عامل	Ubuntu 20.04 LTS 64 بیتی
سیستم کنترل	کارت کنترل حرکت، PLC و کنترل کامپیوتر بالایی
ولتاژ کاری	AC 220V±10%
مصرف برق	حداکثر 1 کیلووات
ابعاد خارجی / الکتریکی
دما/رطوبت	دمای کاری 0 تا 45 درجه سانتی‌گراد، 20% تا 80% رطوبت نسبی بدون میعان
وزن کلی	دستگاه استاندارد: 525 کیلوگرم؛ دستگاه برد بزرگ: 700 کیلوگرم
ابعاد خارجی	استاندارد: طول * عرض * ارتفاع = 1060 میلی‌متر * 1340 میلی‌متر * 1500 میلی‌متر (توجه: بدون براکت نمایشگر، نور سه رنگ)
	برد بزرگ: طول * عرض * ارتفاع = 1335 میلی‌متر * 1522 میلی‌متر * 1533 میلی‌متر (توجه: بدون براکت نمایشگر، نور سه رنگ)

کارکردها

دوربین دیجیتال رنگی با دقت بالا و وضوح بالا، خروجی تصاویر با کیفیت بالا
عملکرد تشخیص بارکد قدرتمند، پشتیبانی از کدهای 1D، 2D؛ تنظیم برقی مسیر
تطبیق‌پذیری قوی، مناسب برای فیکسچرها، بدون فیکسچر، بردها با لبه، بدون لبه، بدون گیر کردن
انتقال با سرعت بالا و پایدار، سازگار با فیکسچرها و اشکال مختلف PCBA
نرخ تشخیص بالا، نرخ قضاوت اشتباه پایین
برنامه‌نویسی کمکی هوشمند هوش مصنوعی
رابط کاربری انسان و ماشین مختصر و دوستانه، عملیات کاربرپسند، تسلط در 20 دقیقه
توانایی یادگیری قوی، پشتیبانی از یادگیری تکمیلی مداوم، هرچه بیشتر یاد بگیرد، اثر بهتر است
عملکرد تشخیص کاراکتر قدرتمند، تشخیص مؤثر کاراکترهای مختلف
تولید مشترک چند دستگاه (4 نوع)
تنظیم برقی عرض مسیر
طراحی مسیر منحصر به فرد، زاویه تابش بهتر منبع نور، جلوگیری از نواحی تاریک
میلیون‌ها نمونه آموزشی، سناریوهای کاربردی گسترده‌تر، خطاهای کمتر
معماری نرم‌افزار چند وظیفه‌ای، ویرایش آنلاین در حین تست، ذخیره و همگام‌سازی خودکار
نمایش گزارش چند بعدی، پشتیبانی مؤثر از نیازهای مدیریتی
راهنمایی نور برای تعمیر نقص، ساده و واضح (اختیاری)
تجزیه و تحلیل و هشدار اولیه قدرتمند SPC
کنترل از راه دور، اشکال‌زدایی از راه دور، بررسی متمرکز
پشتیبانی از لحیم‌کاری مجدد پایین فیکسچر
