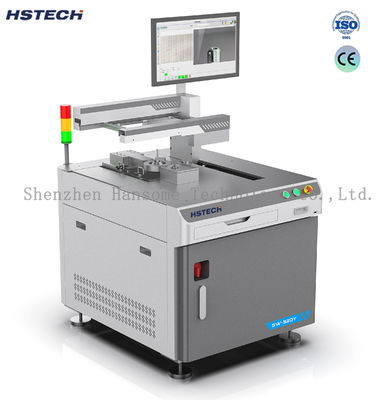

لحیم‌کاری موج انتخابی یکپارچه آفلاین چندگانه برای خط THT

نام تجاری:	HSTECH
شماره مدل:	SW-320YT
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

برند رله:

اشنایدر

طول مرحله اختیاری است:

30 / 60 میلی متر یا عملکرد دستی

تامین هوا:

4-6 بار، حداکثر 15 لیتر در دقیقه

توان کل:

2600 وات

قابلیت ارائه:

30000 قطعه

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

توضیحات محصول

لحیم‌کاری موجی انتخابی یکپارچه آفلاین دسته‌ای کوچک/چندگانه برای خط THT

معرفی محصول

راهکار پیشرفته برای چالش‌های لحیم‌کاری DIP در محیط‌های تولید دسته‌ای کوچک و متنوع.

امکان تولید انعطاف‌پذیر انواع مختلف و دسته‌های کوچک
راه‌اندازی سریع برای لحیم‌کاری بدون نیاز به فیکسچر
هزینه خرید تجهیزات بسیار پایین
حداقل هزینه‌های استفاده و نگهداری (صرفه‌جویی در سرباره قلع، فلاکس، برق و مواد مصرفی)
نرخ نفوذ قلع 100% با بازده لحیم‌کاری بیش از 98%
فضای اشغالی کم با مساحت پوشش بسیار پایین

اصل کار

در حالت لحیم‌کاری انتخابی آفلاین، نازل لحیم‌کاری ثابت می‌ماند در حالی که برد PCB در محورهای X، Y و Z مطابق با تنظیمات برنامه‌ریزی شده حرکت می‌کند تا لحیم‌کاری دقیق اتصالات لحیم PCB حاصل شود.

سیستم اسپری دقیق

نازل اسپری مایع با دقت بالا 0.5 میلی‌متر با استفاده از "لومینا" وارداتی از ژاپن در بسته‌بندی اصلی.

سیستم‌های پیش‌گرمایش PCB

پیش‌گرمایش سمت بالا (اختیاری)

از لوله‌های گرمایش مادون قرمز 1 کیلوواتی برای پیش‌گرمایش بالای برد PCB قبل از لحیم‌کاری استفاده می‌کند. نیازهای دمایی بالا برای قطعات خاص را برآورده می‌کند، شوک حرارتی را کاهش می‌دهد، فعالیت فلاکس را فعال می‌کند، نفوذ قلع پین قطعات را بهبود می‌بخشد و کیفیت لحیم‌کاری را افزایش می‌دهد.

پیش‌گرمایش سمت پایین

از هدایت حرارتی سریع مادون قرمز برای پیش‌گرمایش برد PCB قبل از لحیم‌کاری استفاده می‌کند و در طول فرآیند گرمایش را حفظ می‌کند. دارای اصل طراحی همزمان "پیش‌گرمایش + لحیم‌کاری" است که راندمان لحیم‌کاری را بهبود می‌بخشد، نرخ نفوذ قلع را افزایش می‌دهد، شوک حرارتی را برای قطعات حساس به حرارت کاهش می‌دهد و تمیزی بالای PCB را پس از لحیم‌کاری تضمین می‌کند.

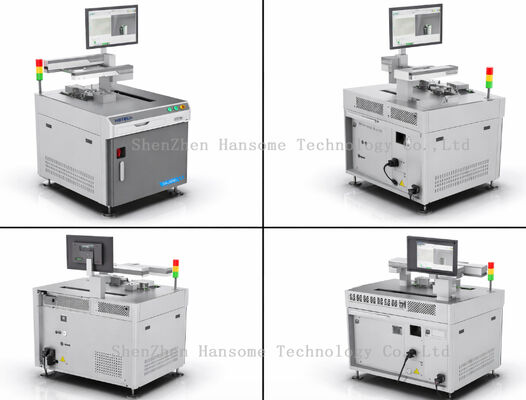

ویژگی‌ها و ساختار دستگاه

طراحی سیم‌کشی متمرکز برای نگهداری آسان. دارای پیچ‌ها و ریل‌های PMI تایوان.

طراحی کوره قلع با قابلیت جدا شدن سریع برای نگهداری راحت.

اجزای مایع و گاز مستقل از جعبه الکتریکی هستند و ایمنی و قابلیت اطمینان را تضمین می‌کنند.

کاربردهای مشتری
