دستگاه لحیم کاری انتخابی رومیزی با دقت بالا برای لحیم کاری قطعات سوراخ‌دار

Name: دستگاه لحیم کاری انتخابی رومیزی با دقت بالا برای لحیم کاری قطعات سوراخدار
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-320
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه لحیم کاری انتخابی رومیزی

مواد قابلمه لحیم کاری:

فولاد ضد زنگ

ظرفیت لحیم کاری:

10 کیلوگرم

وزن دستگاه:

70 کیلوگرم

ضخامت PCB:

0.8 ~ 3 میلی متر (طول پین ≤3 میلی متر)

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه لحیم کاری انتخابی دسک تاپ,ربات لحیم کاری قطعات سوراخ‌دار,ربات لحیم کاری اتوماتیک با دقت بالا

through-hole component soldering robot

high-precision automatic soldering robot

توضیحات محصول

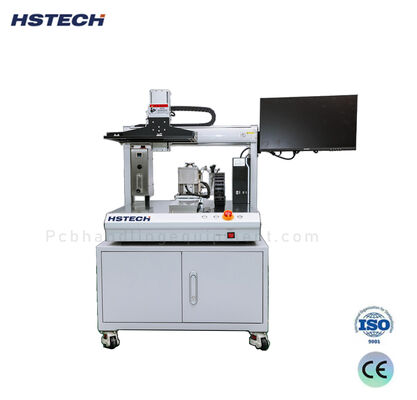

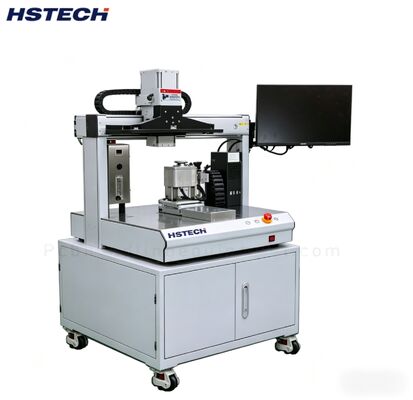

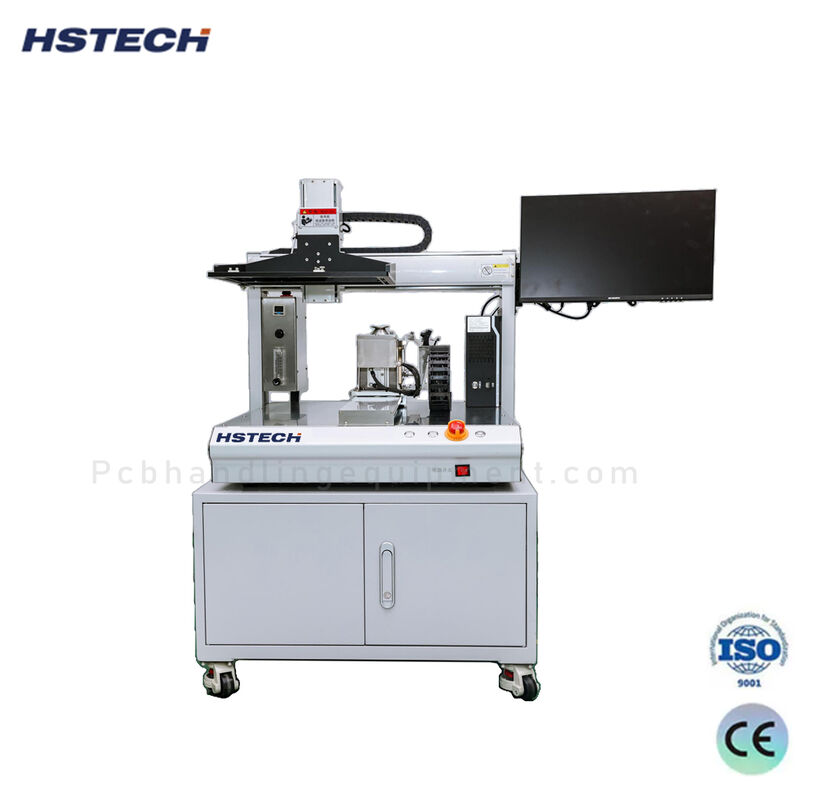

ماشین جوش انتخابی HS-320

HS-320 یک سیستم جوش انتخابی دسکتاپ است که برای جوش قطعات سوراخ با دقت بالا طراحی شده است. این یک انتخاب عالی برای تولید دسته کوچک، نمونه سازی،و محیط های نگهداری که فضای محدود است اما کیفیت نمی تواند به خطر افتاده است.

مشخصات محصول

ماده مشخصات	HS-320
اندازه صفحه PCB مورد استفاده (L*W)	50×50 ~ 320×250 میلی متر
ضخامت PCB قابل استفاده	ضخامت تخته: 0.8 ~ 3mm / طول پین: در 3mm
ارتفاع قطعات	بالای تخته: کمتر از 100 میلی متر / زیر تخته: کمتر از 50 میلی متر
شکل و شرایط PCB	1. لبه دستکاری PCB: ≥3mm 2وزن قطعات: کمتر از 3 کیلوگرم 3. ورودی تخته: کمتر از 0.5mm
ماده قوری جوش / ظرفیت	فولاد ضد زنگ / 10 کیلوگرم
قدرت قوری	3×500W / 1.5KW
الزامات N2	خلوص: 99.999% فشار / مصرف: 0.5MPa / 20-30 L/min / 1.2-1.5 m3/H
دهانه جریان	نوزل مایع دقیق
ظرفیت جریان	2L (پول دستی)
تامین هوا	0.5-0.7 Mpa
قطر داخلی نوزل	Φ3mm ~ Φ20mm (قابل سفارشی سازی)
ارتفاع موج	تنظیم خودکار / اندازه گیری ارتفاع
کنترل سیستم	PC + PLC (ویندوز + Inovance)
نرم افزار برنامه نویسی	از رسم تصویر برای برنامه نویسی پشتیبانی می کند (سریع و راحت)
منبع برق / برق	واحد فاز 220 ولت ±10٪ قدرت راه اندازی: 2KW
وزن	70 کیلوگرم (از جمله 10 کیلوگرم جوش)
ابعاد کلی (LWH)	۷۳۰ × ۸۰۰ × ۸۴۰ میلی متر

ویژگی های کلیدی

طراحی واقعی دسکتاپ-با اندازه ی فقط 730×800 میلی متر، HS-320 به راحتی روی هر میز کاری قرار می گیرد-- ایده آل برای آزمایشگاه ها، مراکز تعمیر و کارگاه های کوچک.
پختن انتخابی دقیق- از ارتفاع موج قابل برنامه ریزی و قطر نوزل قابل تنظیم (Φ3-20 mm) پشتیبانی می کند، که اجازه می دهد تا جوش دقیق از پین های سوراخ فردی بدون تأثیر بر اجزای SMD اطراف.
سیستم کنترل هوشمند- ترکیبی از یک PC (ویندوز) و PLC (Inovance) برای کنترل پایدار و در زمان واقعی. نرم افزار برنامه نویسی مبتنی بر تصویر به اپراتورها اجازه می دهد مسیرهای جوش را به سرعت با کشیدن مستقیم بر روی تصویر PCB ایجاد کنند.
N2 آماده- پشتیبانی داخلی از نیتروژن با خلوص بالا (99.999٪) رطوبت را بهبود می بخشد، ضایعات را کاهش می دهد و کیفیت پیوسته جفت جوش را تضمین می کند.
کالیبراسیون ارتفاع موج خودکار- سیستم به طور خودکار ارتفاع موج را اندازه گیری و تنظیم می کند، زمان تنظیم دستی را کاهش می دهد و تکرار پذیری را بهبود می بخشد.
قوطی یکپارچه جوش- گلدان فولاد ضد زنگ با ظرفیت 10 کیلوگرم و 1.5 کیلو وات قدرت گرمایش - کافی برای کار مداوم در تولید حجم کم تا متوسط.

سیستم های پیش گرم کردن

پیش گرم کردن سمت بالا (اختیاری)

لوله گرمایشی مادون قرمز 1KW قبل از جوشاندن سطح صفحه PCB را گرم می کند و نیازهای دمای بالا را برای عناصر خاص برآورده می کند. شوک حرارتی را کاهش می دهد، فعالیت جریان را فعال می کند،نفوذ قلع را بهبود می بخشد، و کیفیت کل جوش را افزایش می دهد.

پیش گرم کردن قسمت پایین

از رسانایی سریع حرارتی مادون قرمز برای گرم کردن پیش از پی سی بی قبل از جوش استفاده می کند و در طول فرآیند گرمایش را حفظ می کند.ویژگی های هماهنگ "پیش گرم کردن + پایش" اصل طراحی که بهبود بهره وری، میزان نفوذ قلع را افزایش می دهد، شوک حرارتی برای عناصر حساس به گرما را کاهش می دهد و تمیز بودن PCB را پس از جوش تضمین می کند.

درخواست ها

جوشاندن اجزای سوراخ
تعمیر و بازکاری PCB
تأیید نمونه اولیه
تولید دسته های کوچک
آزمایشگاه های تحقیق و توسعه و آموزش فنی

چرا HS-320 را انتخاب کردید؟

HS-320 شکاف بین سیستم های گران قیمت جوش انتخابی در خط و ایستگاه های جوش دستی را برطرف می کند.و قابل تکرار در کسری از هزینه و فضای -- آن را انتخاب هوشمند برای مهندسان و تولید کنندگان در مقیاس کوچک.
