ربات لحیم‌کاری خودکار 5 محوره با دقت بالا و دو میز برای لحیم‌کاری نقطه‌ای و کششی

ربات لحیم‌کاری خودکار 5 محوره با دقت بالا و دو میز برای لحیم‌کاری نقطه‌ای و کششی

نام تجاری:	HSTECH
شماره مدل:	HS-S5331R
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

پلت فرم:

میز دوگانه

محور:

5 محور

موتور:

استپر موتور

محور R:

برنامه نویسی:

دفترچه راهنما با جعبه آموزشی

گارانتی:

1 سال

جزئیات بسته بندی:

قابلیت ارائه:

100 کامپیوتر در ماه

برجسته کردن:

ربات لحیم‌کاری خودکار 5 محوره

ربات لحیم‌کاری دو میز با دقت بالا

ربات لحیم‌کاری نقطه‌ای و کششی

توضیحات محصول

ربات جوش خودکار دوجداری 5 محور با دقت بالا

مدل HS-S5331R - راه حل پیشرفته سولدرینگ خودکار برای کاربردهای سولدرینگ نقطه ای و مقاومت

خلاصه ی محصول

ماشین جوش رباتیک دو محور HS-S5331R توسط HSTECH یک راه حل جوش خودکار با کارایی بالا و دقیق طراحی شده است که برای ساده سازی فرآیندهای مونتاژ الکترونیکی طراحی شده است.ساخته شده برای قابلیت اطمینان و انعطاف پذیری، نتایج پیوسته و با کیفیت بالا را در حالی که کاهش کار دستی و اشتباهات تولید را ارائه می دهد.

ویژگی های اصلی

قابلیت جوش دادن 5 محور:امکان انجام کارهای چند زاویه ای و پیچیده جوش با سازگاری بالا با طرح های مختلف محصول را فراهم می کند
کنترل موتور مرحله ای:اطمینان از حرکت دقیق و قابل تکرار برای عملکرد پیوسته جوش
گرمایش و کنترل قلع شکسته:بهینه سازی ذوب شدن و استفاده از جوش ، جلوگیری از نقص هایی مانند مفاصل سرد یا پل های جوش
راهنماي خطي با کيفيت بالا:تضمین حرکت صاف و صاف برای عملکرد پایدار و بدون لرزش
گزینه های انعطاف پذیر جوش:پشتیبانی از جوش نقطه ای، جوش کششی و سایر توابع جوش سفارشی
قاب آلیومینیوم با دوام:ساخت ضد خم و ضد زنگ ساخته شده برای استفاده صنعتی طولانی مدت

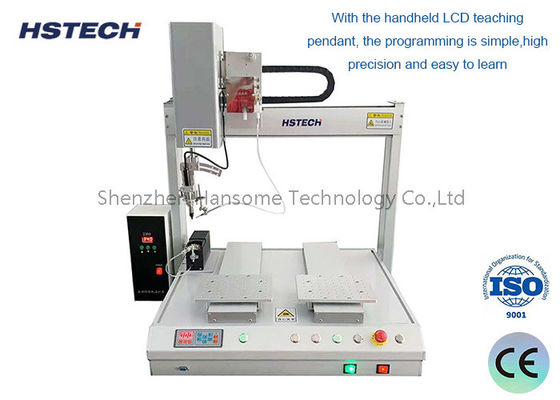

آموزش برنامه نویسی معلق:برنامه نویسی دستی کاربر پسند با ذخیره سازی تا 99 گروه برنامه
سیستم فیلتر تصفیه دودطول عمر آهن جوش را افزایش می دهد و کیفیت جوش را با حذف دود های مضر بهبود می بخشد

مشخصات فنی

پارامتر	مشخصات
مدل	HS-S5331R
محدوده کاری X/Y1/Y2/Z	۵۰۰ × ۳۰۰ × ۳۰۰ × ۱۰۰ میلی متر
محور R	۳۶۰ درجه
سرعت XYZ	حداکثر 300mm/s
سیستم درایو	موتور مرحله ای + کمربند زمان بندی
دقت تکرار	±0.02mm
روش کار	ماشین
برنامه نویسی	برنامه نویسی دستی (معلّم معلق)
سیستم کنترل	سیستم کنترل ثابت
وزن	۹۰ کیلوگرم
ابعاد (L × W × H)	۷۱۶ × ۵۸۵ × ۸۰۰ میلی متر
منبع برق	220 ولت 50-60 هرتز
محدوده کنترل دما	0-550°C
تمیز کردن نوک آهن	پاکسازی هوا / پنوماتیک
رابط خارجی	USB + RS232
روش جوش	پُر کردن نقطه ای / پُر کردن کششی
دمای کاری/رطوبت	5-40°C / 20-90% RH

مزیت های اصلی

طراحی میز دوگانه:امکان بارگیری/فرابری و جوشاندن همزمان را فراهم می کند و بهره وری تولید را دو برابر می کند
دقت بالا و سازگاری:دقت تکرار ± 0.02mm تضمین می کند که مفاصل جوش یکنواخت، حذف خطا انسانی
عملکرد دوستانه کاربر:آموزش برنامه نویسی آویز نیاز به حداقل آموزش، اجازه می دهد تا تنظیم سریع برای محصولات جدید
نگهداری کم:اجزای ماندگار و تصفیه دود داخلی زمان توقف را کاهش می دهند و طول عمر تجهیزات را افزایش می دهند
سازگاری گسترده:مناسب برای جوشاندن PCB ها، کانکتورها، سیم ها و سایر اجزای الکترونیکی در صنایع مختلف

سناریوهای کاربرد

برای تولید انبوه و مونتاژ دقیق در:

لوازم الکترونیکی مصرفی (اسمارتفون ها، تبلت ها، لوازم خانگی)
لوازم الکترونیکی خودرو (سینسورها، ماژول های کنترل)
تجهیزات مخابراتی (بردهای مدار، کانکتورها)
لوازم الکترونیکی صنعتی (دسته های کنترل، منابع برق)

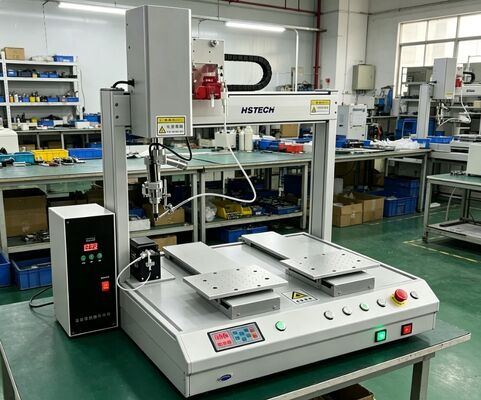

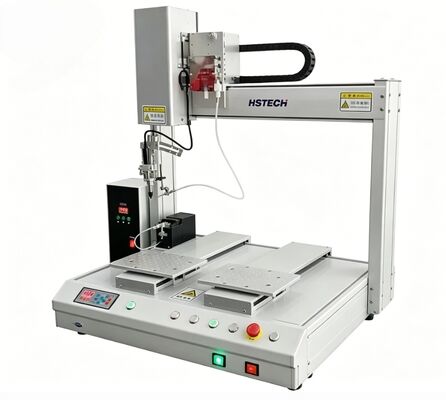

تصاویر محصول
