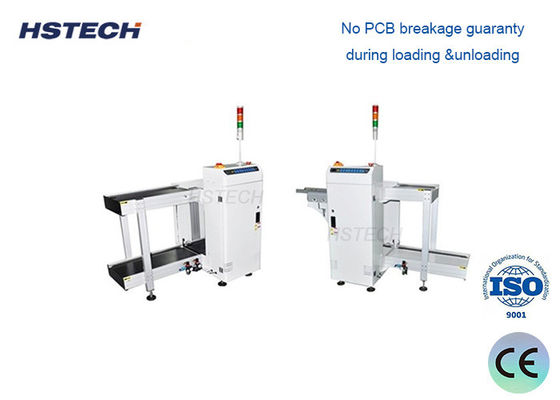

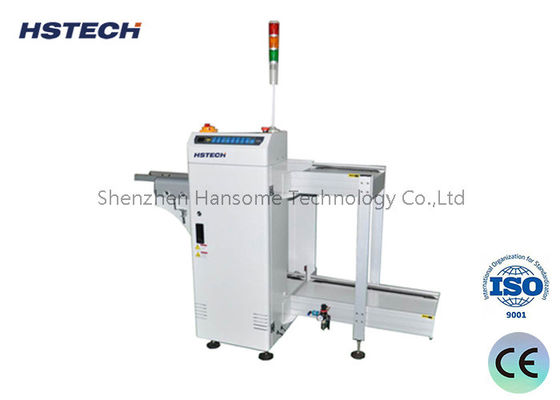

خودکار با ثبات بالا PCB مجله بارگذاری و تخلیه برای خط تولید SMT

خودکار با ثبات بالا PCB مجله بارگذاری و تخلیه برای خط تولید SMT

نام تجاری: HSTECH
شماره مدل: HS-UL250
مقدار تولیدی: 1 پی سی
قیمت: Negotation
شرایط پرداخت: T/T
توانایی عرضه: 50 کامپیوتر در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE,ISO
ارتفاع حمل و نقل:
30±910 میلی متر
زمان بارگذاری PCB:
تقریبا 6 ثانیه
زمان تغییر مجله:
تقریبا 30 ثانیه
جهت حمل و نقل:
L~R یا R~L
منبع تغذیه:
220 ولت، 50/60 هرتز، ± 10٪
فشار هوا:
4-6 بار
جزئیات بسته بندی:
چوبی
قابلیت ارائه:
50 کامپیوتر در ماه
توضیحات محصول

دستگاه تخلیه کننده لودر مجلات PCB درجه تمام اتوماتیک با ثبات بالا با قفسه مجله برای خط تولید مونتاژ قطعات الکترونیکی SMT

بررسی اجمالی محصول

تخلیه کننده مجلات PCB خودکار ما یک دستگاه پشتیبان اصلی است که به طور خاص برای خطوط تولید مدرن SMT (فناوری نصب سطحی) و هوش مصنوعی (درج خودکار) طراحی شده است. این تجهیزات به طور خودکار و کارآمد تخته های مدار چاپی پردازش شده (PCB) را از مسیر نوار نقاله به مجلات استاندارد (کاست/قفسه) منتقل می کند و کاملاً جایگزین جابجایی دستی سنتی می شود.

این تخلیه کننده مجلات PCB که به عنوان پل مهمی بین فرآیندهای مونتاژ، بازرسی و بسته بندی نهایی SMT عمل می کند، هزینه های نیروی کار را به میزان قابل توجهی کاهش می دهد، آسیب PCB ناشی از خطای انسانی را حذف می کند، و کارایی کلی تجهیزات (OEE) کل خط تولید را به میزان زیادی افزایش می دهد.

ویژگی های کلیدی

  • بارگیری و تخلیه خودکار مجله PCB
  • سازگاری SMEMA برای یکپارچه سازی یکپارچه
  • ساختار مدولار قوی برای دوام
  • مکانیزم تنظیم عرض صاف
  • سیستم گیره مجله پنوماتیک
  • صفر آسیب PCB در حین عملیات انتقال
  • سازگار با چاپگرها، ماشین‌های انتخاب و مکان، اجاق‌های جریان مجدد و سیستم‌های AOI

جزئیات فنی

تابع این دستگاه برای تخلیه PCB ها استفاده می شود.
ارتفاع حمل و نقل 30±910 میلی متر
زمان بارگذاری PCB تقریبا 6 ثانیه
مجله در طول زمان تغییر می کند تقریبا 30 ثانیه
جهت حمل و نقل L~R یا R~L
عملیات عملیات جلو
مسیر ثابت سمت سمت جلو (یا مشخص کنید)
منبع تغذیه 220 ولت، 50/60 هرتز، ± 10٪
فشار هوا 4-6 بار
ضخامت PCB حداقل 0.4 میلی متر
تعداد مجله قسمت بالایی: 1 عدد، قسمت پایین: 2 عدد
سرعت نوار نقاله 0.5-20M/min یا سفارشی
انتخاب زمین 1-4 (پیچ 10 میلی متر)
سیگنال SMEMA

مشخصات

مدل HS-UL250 HS-UL330 HS-UL390 HS-UL460
طول PCB کارآمد 50*50~350*250 میلی متر 50*50~455*330 میلی متر 50*50~530*390 میلی متر 50*50~530*460 میلی متر
بعد ماشین 1900*800*1200 میلی متر 2320*880*1200 میلی متر 2620*940*1200 میلی متر 2620*1080*1200 میلی متر
اندازه مجله 355*320*563 میلی متر 460*400*563 میلی متر 535*460*570 میلی متر 535*530*570 میلی متر
وزن 140 کیلوگرم 220 کیلوگرم 280 کیلوگرم 320 کیلوگرم

چرا در تخلیه کننده PCB خودکار سرمایه گذاری کنید؟ (مزایای کلیدی)

  • صرفه جویی در هزینه های نیروی کار:یک اپراتور می تواند چندین خط را مدیریت کند. تعویض خودکار مجله زمان خرابی را برای تخلیه دستی حذف می کند.

  • آسیب برد صفر:ویژگی های الففشار دهنده تنظیم شده با فشاروکمربندهای تخت ESD. بر خلاف انباشته شدن دستی، تخلیه کننده ما از حمل و نقل ملایم، محافظت از اجزای حساس و اتصالات لحیم کاری اطمینان می دهد.

  • یکپارچه سازی کارخانه هوشمند بدون درز:به طور کاملSMEMA سازگار است. با ماشین های بالادستی شما صحبت می کند. اگر دستگاه بالادست متوقف شود، تخلیه کننده به طور خودکار مکث می کند و از گیر کردن جلوگیری می کند.

  • طرح بندی خط انعطاف پذیر:از هر دو پشتیبانی می کندچپ به راست (LR)وراست به چپ (RL)تنظیمات متناسب با هر پلان کارخانه.

سناریوهای کاربردی

این PCB Magazine Unloader به طور گسترده در فرآیندهای پردازش باطن صنایع مانند لوازم الکترونیکی مصرفی، مخابرات، الکترونیک خودرو، کنترل صنعتی و روشنایی LED استفاده می شود. این گزینه ایده آل برای تحقق کارخانه های هوشمند، کاهش اتکا به کار دستی، و بهبود کارایی لجستیک باطن است.

امروز با ما تماس بگیرید

آیا به دنبال یک دستگاه اتوماسیون باطن SMT مقرون به صرفه، پایدار و قابل اعتماد هستید؟ برای دریافت آخرین قیمت و راه حل های فنی دقیق بلافاصله با ما تماس بگیرید. به ما کمک کنید تا بازده خط تولید شما را به سطح بعدی ارتقا دهیم!
