تخلیه کننده PCB
Created with Pixso.

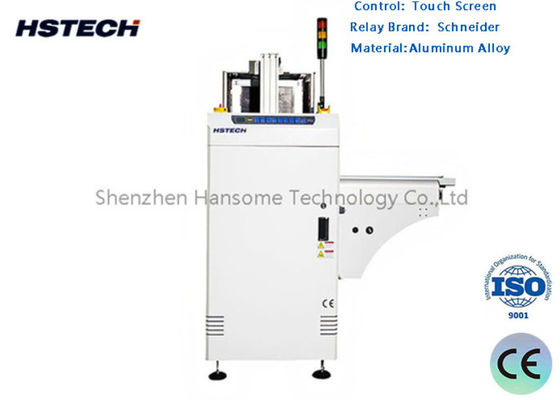

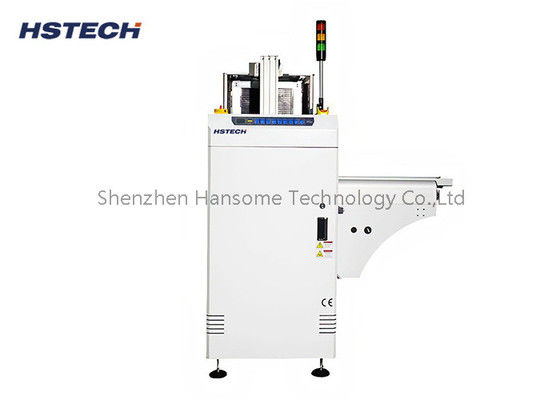

طراحی قوی استقرار ماژول بهبود یافته ساختار اقتصادی 90 درجه L نوع PCB دستگاه آزمایش بازوی تخلیه

طراحی قوی استقرار ماژول بهبود یافته ساختار اقتصادی 90 درجه L نوع PCB دستگاه آزمایش بازوی تخلیه

نام تجاری: HSTECH
شماره مدل: HS-LD330
مقدار تولیدی: 1 پی سی
قیمت: Negotation
شرایط پرداخت: T/T
توانایی عرضه: 50 کامپیوتر در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE,ISO
زمان بارگذاری PCB:
تقریبا 6 ثانیه
جهت حمل و نقل:
L~R یا R~L
مسیر سمت ثابت:
سمت جلو (یا مشخص کنید)
فشار هوا:
4-6 بار
ضخامت PCB:
حداقل 0.4 میلی متر
سرعت نوار نقاله:
0.5-20M/min یا سفارشی
جزئیات بسته بندی:
چوبی
قابلیت ارائه:
50 کامپیوتر در ماه
توضیحات محصول
طراحی ساختار مکانیکی مستحکم، پایداری ماژول را به شدت افزایش داده است. چیدمان صنعتی اقتصادی، بازوی تخلیه کننده PCB نوع L 90 درجه، تجهیزات پردازش تست.

به صفحه محصول تخلیه کننده PCB نوع L 90 درجه ما خوش آمدید، یک تجهیزات پردازش PCB با کارایی بالا و مقرون به صرفه که برای خطوط تولید SMT طراحی شده است. تخلیه کننده PCB نوع L 90 درجه ما که برای بازارهای اروپا، آمریکا و آسیای جنوب شرقی مناسب است، طراحی مستحکم، عملکرد پایدار ماژول و چیدمان اقتصادی را ادغام می‌کند و نیازهای تولید کارآمد شرکت‌های تولید الکترونیک در هر اندازه را به طور کامل برآورده می‌سازد. چه نیاز به بهینه‌سازی کارایی تولید SMT، بهبود دقت پردازش PCB، یا کاهش هزینه‌های نیروی کار داشته باشید، تخلیه کننده PCB نوع L ما انتخاب ایده‌آل شماست.

مرور کلی محصول

تخلیه کننده PCB نوع L 90 درجه ما یک دستگاه حرفه‌ای خودکار پردازش PCB است که به طور خاص برای حل مشکل تخلیه کارآمد و ایمن PCB ها پس از لحیم‌کاری، تست یا مونتاژ در خطوط تولید SMT توسعه یافته است. با ساختار منحصر به فرد نوع L 90 درجه، دستگاه تخلیه کننده PCB می‌تواند به طور یکپارچه با تجهیزات مختلف SMT (مانند کوره‌های بازگردش، دستگاه‌های لحیم‌کاری موجی و ایستگاه‌های تست PCB) متصل شود و تخلیه خودکار، پیوسته و پایدار PCB را تحقق بخشد. این تجهیزات از طراحی ساختار مکانیکی مستحکم استفاده می‌کند که پایداری ماژول را به شدت افزایش می‌دهد، عملکرد قابل اعتماد طولانی مدت را تضمین می‌کند و هزینه‌های نگهداری را کاهش می‌دهد، و آن را به یک راه حل مقرون به صرفه برای تولید الکترونیک تبدیل می‌کند.

ویژگی‌ها
  1. طراحی ماژول.
  2. پایداری تقویت شده توسط طراحی مستحکم.
  3. تست بازوی طراحی اقتصادی.
  4. تنظیم عرض صاف و موازی.
  5. کاربرد سه قفسه مجله.
  6. گیره‌های پنوماتیک بالا و پایین برای ایمن کردن قفسه مجله.
  7. بدون گارانتی شکستگی PCB در حین بارگیری و تخلیه.
  8. سازگار با SMEMA.
جزئیات فنی - تخلیه کننده PCB نوع L 90 درجه
عملکرد این واحد برای بارگیری PCB ها و انتقال PCB در خط تولید SMT استفاده می‌شود.
ارتفاع حمل و نقل 910±30 میلی‌متر
زمان بارگیری PCB تقریباً 6 ثانیه
زمان تعویض مجله تقریباً 30 ثانیه
جهت حمل و نقل چپ به راست، یا راست به چپ
عملیات عملیات از جلو
سمت ثابت مسیر سمت جلو (یا مشخص کنید)
منبع تغذیه 220 ولت، 50/60 هرتز، ±10%
فشار هوا 4-6 بار
ضخامت PCB حداقل 0.4 میلی‌متر
تعداد مجله سمت بالا: 1 عدد، سمت پایین: 2 عدد
انتخاب گام 1-4 (گام 10 میلی‌متر)
سرعت نوار نقاله 0.5-20 متر در دقیقه یا سفارشی
سیگنال SMEMA
مشخصات
مدل HS-LD330
طول PCB کارآمد 50*50~455*330 میلی‌متر
اندازه دستگاه (طول*عرض*ارتفاع) 900*1223*1450 میلی‌متر
اندازه مجله 460*400*563 میلی‌متر
وزن 220 کیلوگرم
نقشه دستگاه

طراحی قوی استقرار ماژول بهبود یافته ساختار اقتصادی 90 درجه L نوع PCB دستگاه آزمایش بازوی تخلیه

طراحی قوی استقرار ماژول بهبود یافته ساختار اقتصادی 90 درجه L نوع PCB دستگاه آزمایش بازوی تخلیه

سناریوهای کاربرد
  • خطوط مونتاژ SMT
  • تولید و تست PCB
  • خدمات تولید الکترونیک (EMS)
  • تولید روشنایی LED
  • مونتاژ الکترونیک خودرو
سوالات متداول (FAQ)
س: آیا این تخلیه کننده می‌تواند PCB های انعطاف‌پذیر (FPC) را پردازش کند؟

پاسخ: این دستگاه عمدتاً برای PCB های سفت و سخت طراحی شده است. برای FPC، توصیه می‌کنیم برای راه حل سفارشی با مهندسان ما مشورت کنید.

س: زمان تحویل این دستگاه چقدر است؟

پاسخ: مدل‌های استاندارد معمولاً در انبار موجود هستند. برای سفارشات عمده، زمان تحویل معمولاً 7-15 روز است.

س: آیا پشتیبانی نصب ارائه می‌دهید؟

پاسخ: بله، ما آموزش‌های ویدیویی دقیق و پشتیبانی فنی آنلاین برای نصب و اشکال‌زدایی ارائه می‌دهیم.


امروز با ما تماس بگیرید!

آماده ارتقاء خط SMT خود هستید؟ برای دریافت قیمت یا جزئیات فنی بیشتر در مورد تخلیه کننده PCB نوع L 90 درجه با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شرکای سراسر جهان هستیم.
