پاک کننده سطح PCB با کارایی بالا دستگاه حذف گرد و غبار خط SMT با SMEMA

پاک کننده سطح PCB با کارایی بالا دستگاه حذف گرد و غبار خط SMT با SMEMA

نام تجاری:	HSTECH
شماره مدل:	HS-DC250/HS-DC330
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

پاک کننده سطح PCB

فشار هوا:

4-6 بار

محدوده ضخامت PCB:

0.4 ~ 5 میلی متر

وزن:

100 کیلوگرم / 130 کیلوگرم

مسیر سمت ثابت:

قسمت جلویی

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 کامپیوتر در ماه

برجسته کردن:

پاک کننده سطح PCB با SMEMA

دستگاه پاک کننده گرد و غبار خط SMT

پاک کننده ی جامد PCB

توضیحات محصول

دستگاه پاک کننده سطح PCB با راندمان بالا SMT خط گرد و غبار و دستگاه حذف استاتیک با SMEMA

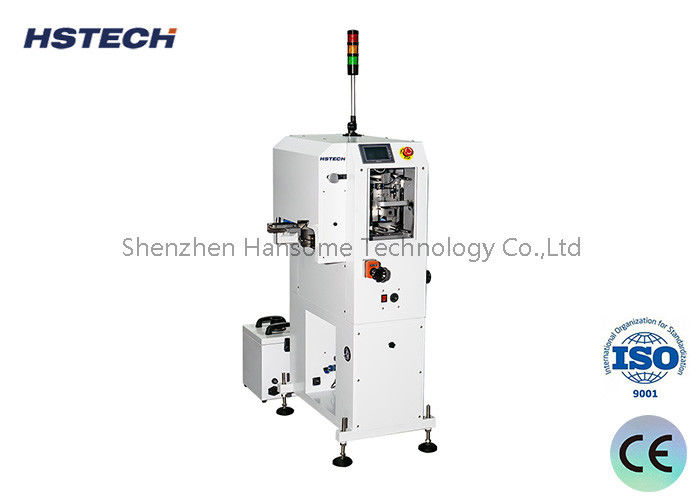

پاک کننده سطح مدار چاپی HSTECH HS-DC250 / HS-DC330 یک محلول تمیزکننده کاملاً خودکار با دقت بالا است که برای خطوط تولید مدرن SMT (فناوری نصب سطحی) ساخته شده است. این دستگاه که مستقیماً قبل از فرآیند چاپ روی صفحه نصب می‌شود، گرد و غبار، الیاف شیشه، الکتریسیته ساکن و سایر آلودگی‌های سطحی را از PCB حذف می‌کند و کیفیت چاپ خمیر لحیم کاری بهینه را تضمین می‌کند و نقص‌های مونتاژ مانند سنگ قبر، گلوله‌های لحیم کاری و خیس شدن ناکافی را به حداقل می‌رساند.

بررسی اجمالی محصول

مهندسی شده برای ادغام یکپارچه در جریان های کاری SMT، از ارتباطات استاندارد SMEMA، حمل و نقل برد دو طرفه، و عملکرد چند زبانه کاربر پسند پشتیبانی می کند، که آن را برای لوازم الکترونیکی مصرفی، الکترونیک خودرو، و کاربردهای تولید PCB صنعتی ایده آل می کند.

ویژگی های کلیدی

طراحی بهینه خط SMT:برای برآوردن الزامات خاص تولید SMT با کنترل PLC برای عملکرد پایدار و سازگار توسعه یافته است. از نصب قبل و بعد از چاپگرهای SMT و تجهیزات پلاگین هوش مصنوعی پشتیبانی می کند.
سیستم تمیز کردن با راندمان بالا:ترکیبی از برس‌های مارپیچ ضد الکتریسیته ساکن با سرعت فوق‌العاده و استخراج خلاء برای حذف ذرات سطحی با میزان تمیزی 99٪.
حذف استاتیک پیشرفته:حذف کننده های استاتیک اختیاری با نام تجاری Keyence تداخل الکترواستاتیک را کاملاً از بین می برد و از قطعات حساس PCB در برابر آسیب ESD محافظت می کند.
عملکرد کم تعمیر و نگهداری:مکانیزم تمیز کردن غلتک برای نتایج طولانی مدت و پایدار با طراحی کشیده برای تعمیر و نگهداری ساده طراحی شده است.
عملکرد کاربر پسند:صفحه نمایش رابط دو زبانه (انگلیسی/چینی) با سازگاری سیگنال SMEMA برای ادغام یکپارچه خط SMT.

مشخصات

مورد	HS-DC250	HS-DC330
اندازه PCB موثر	50 × 50 ~ 330 × 250 میلی متر	50×50~455×330 میلی متر
ابعاد ماشین	650×800×1300 میلی متر	800×950×1300 میلی متر
وزن	100 کیلوگرم	130 کیلوگرم

پارامترهای فنی

پارامتر	مشخصات
ارتفاع حمل و نقل	900±30 میلی متر (ارتفاع خط استاندارد SMT صنعت)
جهت حمل و نقل	دو جهته از چپ به راست (L->R) یا از راست به چپ (R->L)
زمان چرخه	تقریباً 8 ثانیه در هر PCB
تعداد غلتک استیکر	1 قرقره
تعداد کاغذ چسب	2 قرقره
یونیزر تعداد	2 عدد (واحد حذف استاتیک)
تعداد برس	1 عدد
ردیابی سمت ثابت	سمت جلو
منبع تغذیه	AC100-230V، 50/60Hz
فشار هوا	4-6 بار
مصرف هوا	حداکثر 10 لیتر در دقیقه
محدوده ضخامت PCB	0.4 ~ 5 میلی متر
پروتکل ارتباطی	SMEMA (ارتباط تجهیزات استاندارد SMT)

اصل کار و مزایا

فرآیند تمیز کردن چند مرحله ای:

تمیز کردن برس:برس های مارپیچی ضد الکتریسیته ساکن با سرعت بالا گرد و غبار سطحی، الیاف و ذرات را از بین می برند.
استخراج خلاء:سیستم خلاء یکپارچه آلاینده های شل شده را برای جلوگیری از آلودگی مجدد حذف می کند
حذف استاتیک:یونیزه کننده ها الکتریسیته ساکن را خنثی می کنند و خطر آسیب ESD به قطعات را از بین می برند
تمیز کردن لمسی غلتک چسب:غلتک های چسب دقیق ذرات باقیمانده را جذب می کنند و به پاکیزگی 99% دست می یابند.

مزایای کلیدی:

کاهش عیوب چاپی تا 70 درصد ناشی از آلودگی سطح
بهبود قابلیت اطمینان اتصال لحیم کاری و بازده محصول نهایی
عمر مفید تجهیزات پایین دستی مانند پرینترها و ماشین آلات قرار دادن را افزایش دهید
تمیز کردن دستی و کار مجدد را به حداقل برسانید و کارایی کلی خط را افزایش دهید

سناریوهای کاربردی

خطوط مونتاژ لوازم الکترونیکی مصرفی (گوشی های هوشمند، لپ تاپ ها، پوشیدنی ها)
تولید لوازم الکترونیکی خودرو (ECU، سنسورها، ماژول های کنترل)
تولید PCB کنترل صنعتی
مونتاژ لوازم الکترونیکی تجهیزات پزشکی
هر فرآیند تولید SMT که به چاپ خمیر لحیم کاری با دقت بالا نیاز دارد

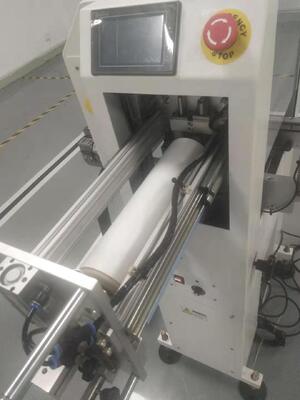

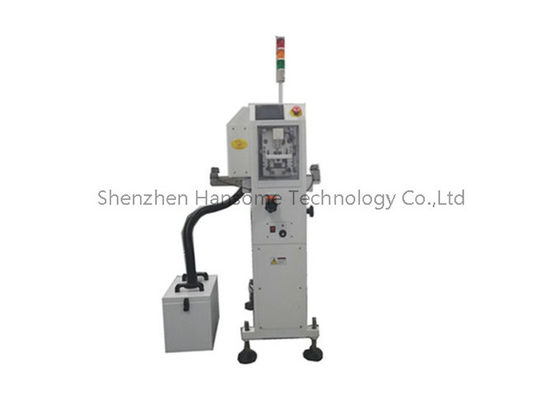

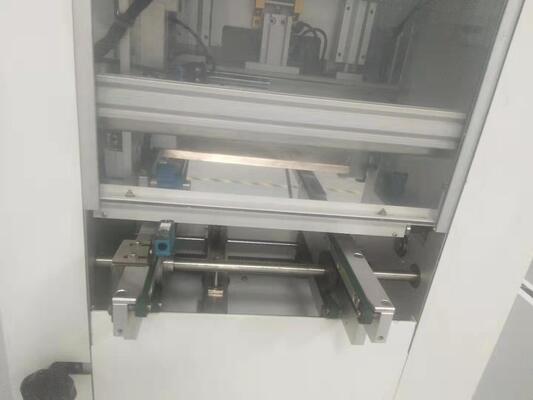

تصاویر محصول
