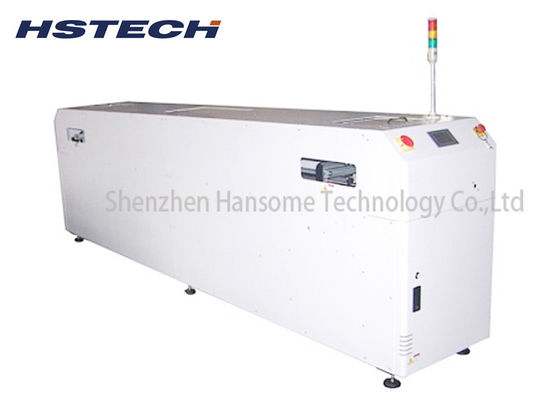

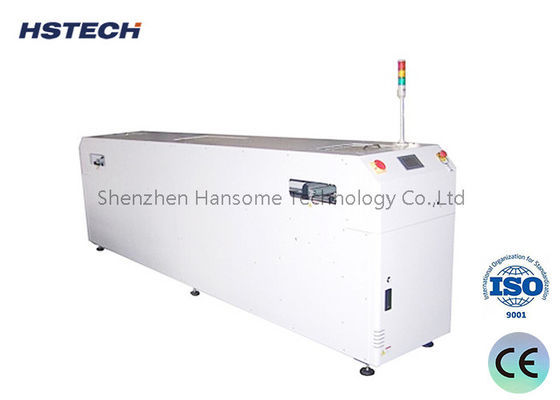

کنترل صفحه نمایش لمسی PCB شاتل نوار نقاله خودکار پانل برد PCB حمل و نقل تجهیزات حمل و نقل

کنترل صفحه نمایش لمسی PCB شاتل نوار نقاله خودکار پانل برد PCB حمل و نقل تجهیزات حمل و نقل

نام تجاری: HSTECH
شماره مدل: HS-PYJ250
مقدار تولیدی: 1 عدد
قیمت: Negotation
شرایط پرداخت: T/T
توانایی عرضه: 50 کامپیوتر در ماه
اطلاعات دقیق
محل منبع:
چین
گواهی:
CE,ISO
فاصله ترجمه:
استاندارد 2200 میلی متر (ریل 1 تا 4) یا سفارشی
روش ترجمه:
موتور پله ای + تسمه نقاله
اندازه PCB مناسب:
50 * 50 ~ 400 * 250 میلی متر
جهت انتقال:
LR یا RL
ارتفاع حمل و نقل:
20±910 میلی متر
ابعاد ماشین:
600*2600*1200 میلی متر
جزئیات بسته بندی:
چوبی
قابلیت ارائه:
50 کامپیوتر در ماه
توضیحات محصول
کنترل هوشمند صفحه لمسی PCB Shuttle Conveyor خودکار PCB Board Panel تجهیزات حمل و نقل برای خط تولید SMT
خلاصه ی محصول

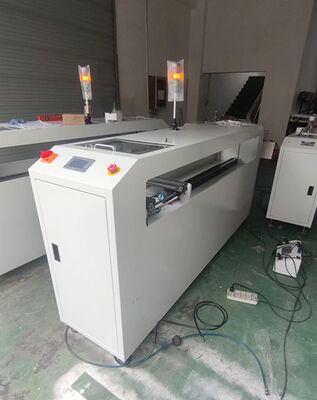

این ناقل شاتل PCB به طور خاص برای خط تولید SMT و برنامه های کاربردی خط مونتاژ الکترونیکی طراحی شده است. به عنوان یک دستگاه حرفه ای PCB بوردهای دستکاری و انتقال،PCB Shuttle Conveyor انتقال خودکار پایدار و عبور صاف از تخته های مختلف PCB و پانل های مدار را درک می کندمجهز به سیستم کنترل هوشمند صفحه لمسی، این ماشین حمل و نقل اتوماتیک PCB شاتل از تنظیم انعطاف پذیر سرعت، حالت اجرا قابل برنامه ریزی و انتقال شاتل پایدار پشتیبانی می کند.که به طور قابل توجهی بهره وری تولید را بهبود می بخشد و عملکرد مداوم بدون سرنشین در فرآیند مونتاژ را درک می کند. با اتخاذ ساختار قاب صنعتی با کیفیت بالا و اجزای انتقال دقیق، SMT PCB Shuttle Conveyor دارای عملکرد پایدار، سر و صدا کم، دوام بالا و عمر طولانی است،کاملا با پیکربندی استاندارد کارگاه های مدرن تولید خودکار مطابقت دارد.

ویژگی ها
  • طراحی ماژول ایمنی بسته شده
  • از موتور مرحله ای استفاده کنید.
  • ثابت، متعادل و حرکت دقیق.
  • تنظیم عرض صاف و موازی
  • جهت حمل و نقل PCB از الزامات مشتری پیروی می کند.
  • پنل کنترل صفحه لمسی
  • با SMEMA سازگاره
جزئیات فنی
عملکرد این واحد برای هدایت جریان PCB به کانال های مختلف، از 2 خط به 1 خط، یا از 1 خط به 2 خط استفاده می شود.
مدل HS-PYJ250
ارتفاع حمل 910±20mm
فاصله ترجمه استاندارد 2200mm ((1 ~ 4th ریل) یا سفارشی
زمان ترجمه سفارشی
روش ترجمه موتور مرحله ای + کمربند حمل کننده
ریل ثابت ريل اول و چهارم ثابت
اندازه مناسب PCB 50*50~400*250 میلی متر
جهت انتقال L-R، یا R-L
حالت انتقال PCB دو در یک، یک در دو، یا دو در دو.
فشار هوا 4- 6 بار
ضخامت PCB حداقل 0.4 میلی متر
ابعاد ماشین 600*2600*1200 میلی متر
سیگنال SMEMA
کاربرد های مشترک
  • خطوط مونتاژ SMT:اتصال دستگاه های Pick & Place به کوره های Reflow یا سیستم های بازرسی AOI / AXI.
  • آزمایش PCB:به عنوان یک خنک کننده بین ایستگاه های تست عملکردی عمل می کند.
  • تولید انعطاف پذیر:اجازه دادن به اپراتورها برای قطع قطعات خط برای نگهداری بدون متوقف کردن کل جریان تولید.
چرا خط SMT شما به یک ناقل شاتل نیاز دارد

در یک محیط ساخت الکترونیک پیچیده، سرعت ماشین به ندرت به طور کامل مطابقت دارد.حامل شاتل PCBبا اين روش حل ميشه:

  1. سرعت خط تعادل:به عنوان یک بافر پویا عمل می کند تا تفاوت سرعت بین ماشین های رو به جلو و رو به پایین را جذب کند، به حداکثر رساندن اثربخشی کل تجهیزات (OEE).
  2. برطرف کردن شکاف های فیزیکی:به طور کامل دستگاه هایی که به دلیل محدودیت های طرح کارخانه فاصله بیشتری دارند را متصل می کند.
  3. عملیات چند منظوره:می تواند از طریق صفحه لمسی HMI بلافاصله بین "Mode Inline" (conveyor) و "Buffer Mode" (storage) تغییر کند.
امروز جریان تولید خود را بهینه کنید

مطمئن شوید که خط تولید شما بدون وقفه بدون وقفه کار می کند.حامل شاتل PCB.

حالا برای قیمت گذاری، زمان تحویل و پشتیبانی فنی با ما تماس بگیرید!
