سرعت قابل تنظیم نوار نقاله مدار مدار چاپی راهنما فولاد ضد زنگ برای خط تولید SMT

Name: سرعت قابل تنظیم نوار نقاله مدار مدار چاپی راهنما فولاد ضد زنگ برای خط تولید SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-CVN350
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

نوار نقاله رد PCB

PLC:

میتسوبیشی

سنسور:

بیمار

وضعیت:

جدید

مواد:

ساختار فولاد ضد زنگ / آلومینیوم

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 کامپیوتر در ماه

برجسته کردن:

نوار نقاله رد PCB فولاد ضد زنگ

نوار نقاله SMT با سرعت قابل تنظیم

تجهیزات جابجایی PCB با گارانتی

توضیحات محصول

نوار نقاله رد PCB راهنما راهنما فولاد ضد زنگ

سرعت قابل تنظیم برای خط تولید SMT

بررسی اجمالی محصول

نوار نقاله رد PCB سری HS-CVN ما یک نوار نقاله جداکننده خطی SMT است که با کنترل PLC میتسوبیشی و پیکربندی سنسور فوتوالکتریک مارک Sick یکپارچه شده است. با حداکثر توان مصرفی 100 VA، برای مرتب سازی خودکار بردهای PCB واجد شرایط (OK) و معیوب (NG) در خطوط تولید مونتاژ کامل SMT طراحی شده است.

این نوار نقاله رد خطی بلافاصله پس از بازرسی PCB AOI، تست SPI یا ایستگاه بررسی بصری پس از جریان مجدد مستقر می شود. این امکان شنت خودکار PCBهای معیوب را بدون توقف کل جریان کار تولید SMT بالادست و پایین دست فراهم می کند. در حالی که بردهای معیوب برای کار مجدد یا ضایعات منحرف می شوند، PCB های خوب به حمل و نقل بدون وقفه به فرآیندهای بعدی مانند مونتاژ قطعات، اتصال یا آزمایش نهایی ادامه می دهند.

ما دو مدل استاندارد ارائه می دهیم: HS-CVN350 و HS-CVN460 برای پوشش نیازهای ابعاد مختلف PCB. تغییرات طول و ابعاد سفارشی با توجه به تقاضای تولید منحصر به فرد مشتری در دسترس است.

مشخصات فنی

مورد مشخصات	HS-CVN350	HS-CVN460
شماره مدل	HS-CVN350	HS-CVN460
ابعاد PCB موثر	50×50mm ~ 450×350mm	50 × 50 میلی متر ~ 550 × 460 میلی متر
ابعاد کلی دستگاه	1000×690×930 میلی متر	1000×800×930 میلی متر
وزن خالص	70 کیلوگرم	90 کیلوگرم
ارتفاع کار حمل و نقل	20±910 میلی متر	20±910 میلی متر
جهت حمل و نقل PCB	از چپ به راست / از راست به چپ	از چپ به راست / از راست به چپ
سرعت انتقال قابل تنظیم	0.5 تا 20 متر در دقیقه	0.5 تا 20 متر در دقیقه
منبع تغذیه ورودی	AC100V~230V، تک فاز، 50/60Hz	AC100V~230V، تک فاز، 50/60Hz
حداکثر مصرف توان نامی	100 VA	100 VA
فشار هوای کاری مورد نیاز	4 تا 6 بار	4 تا 6 بار
حداکثر مصرف هوا	10 لیتر در دقیقه	10 لیتر در دقیقه
رابط ارتباطی	SMEMA	SMEMA

ویژگی ها و مزایا اصلی

سه حالت کار:Reject Mode، Inspection Mode و By-pass Mode برای برنامه ریزی تولید انعطاف پذیر
ساختار یکپارچه مدولار:نصب، نگهداری و تعویض قطعات را ساده می کند
قاب با ثبات بالا:ساختار جوشی مقاوم از لرزش و انحراف در حین کار مداوم جلوگیری می کند

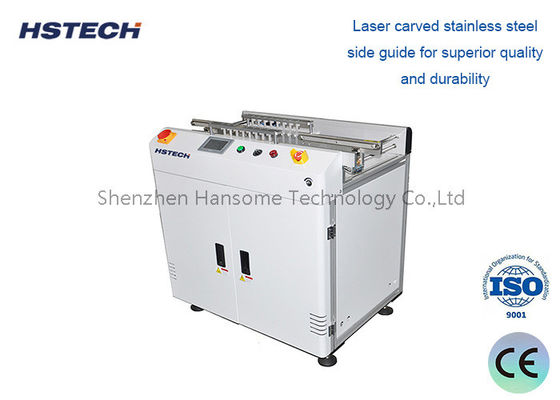

ریل راهنمای فولاد ضد زنگ حکاکی شده با لیزر:مقاوم در برابر سایش، ضد زنگ و عمر طولانی
استراحتگاه بازو ارگونومیک:خستگی اپراتور را در هنگام بازرسی دستی کاهش می دهد
تنظیم دقیق عرض پیچ سرب:تنظیم ریل راهنمای همگام صاف برای عرض های مختلف PCB
ابعاد قابل تنظیم:در طول و اندازه های سفارشی برای مطابقت با طرح های خط تولید موجود است
کنترل سرعت متغیر بدون پله:به طور مداوم از 0.5 تا 20 متر در دقیقه قابل تنظیم است
سازگاری جهانی SMEMA:یکپارچه با تمام مارک های اصلی تجهیزات SMT یکپارچه می شود
قطعات برقی ممتاز:سنسورهای PLC و Sick میتسوبیشی تشخیص و رد دقیق PCB را تضمین می کنند

اصل کار

هنگامی که تجهیزات بازرسی بالادست سیگنال معیوب NG را از طریق ارتباط SMEMA ارسال می کنند، سنسور Sick داخلی موقعیت PCB را تشخیص می دهد. PLC میتسوبیشی سیگنال را پردازش می کند و مکانیسم رد پنوماتیک را فعال می کند. PCB های معیوب به طور خودکار به منطقه ذخیره سازی رد می شوند، در حالی که PCB های واجد شرایط بدون وقفه به فرآیندهای بعدی SMT ادامه می دهند.

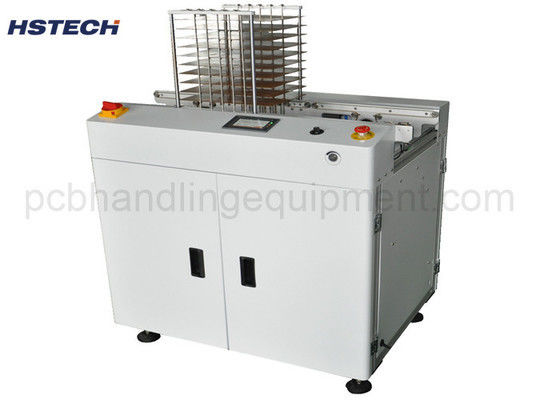

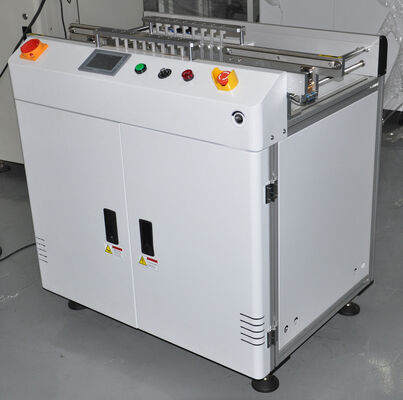

تصاویر محصول
