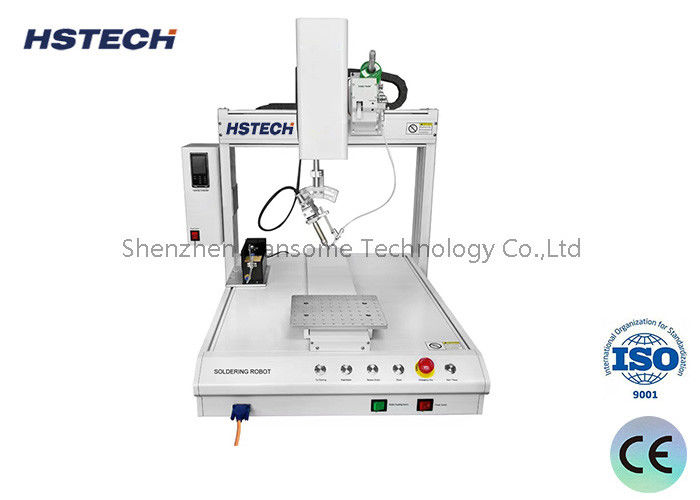

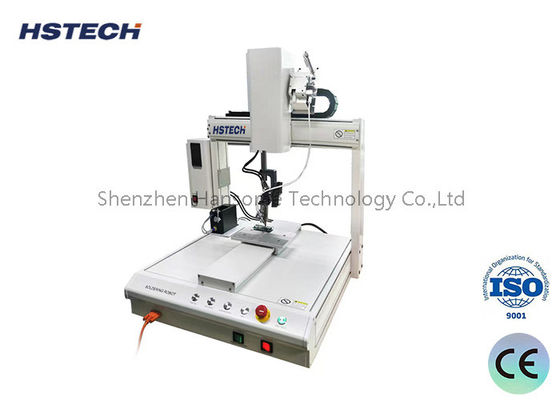

ربات جوش خودکار چرخش چهار محور با سر جوش چرخش 360 درجه

Name: ربات جوش خودکار چرخش چهار محور با سر جوش چرخش 360 درجه
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-S331R
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

ربات سولدر کردن خودکار روی میز کار

ولتاژ:

110 ولت / 220 ولت AC

قدرت گرمایش:

150 وات

پلت فرم:

دوبل

گارانتی:

1 سال

محدوده سفر X/Y/Z:

300×300×100 میلی متر

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 کامپیوتر در ماه

برجسته کردن:

ربات لحیم کاری 4 محوره

سر لحیم کاری چرخشی 360 درجه

دستگاه لحیم کاری اتوماتیک رومیزی

توضیحات محصول

ربات جوش خودکار چرخش چهار محور با سر جوش چرخش 360 درجه

HSTECH HS-S331R چهار محور روبات سولدرینگ روتاری

ماشین پُر کردن خودکار قابل برنامه ریزی برای پُر کردن نوار LED در قطب شارژر

خلاصه ی محصول

مدل HS-S331R یک ربات جوش خودکار 4 محوری است که شامل محورهای خطی X / Y / Z به علاوه محور R 360 درجه ای است که توسط HSTECH توسعه یافته است.طراحی شده برای انجام وظایف سولدر کردن کور که برای تجهیزات سولدر کردن جریان و موج غیرممکن است، این واحد در مونتاژ PCB های نوع مخلوط، اجزای حساس به گرما و قطعات الکترونیکی حساس پس از پردازش SMT برجسته است.

این به طور گسترده ای برای جوش سیم PCB، جوش پلاگین شارژر، ترمینال های کانکتور، ترمینال های DC و پیوند نوار LED در صنایع الکترونیک مصرفی مورد استفاده قرار می گیرد.جایگزینی جوش دستی به طور موثر کیفیت جوش را ثبات می دهد، بهره وری را افزایش می دهد و هزینه های نیروی کار را کاهش می دهد. طرح بندی دسکتاپ فشرده امکان عملکرد مستقل یا ادغام در خط با خطوط تولید خودکار را فراهم می کند.

مشخصات فنی

محدوده سفر X/Y/Z	۳۰۰۳۰۰۱۰۰ میلی متر
R محور چرخش	چرخش کامل 360 درجه
حداکثر سرعت حرکت XYZ	300mm/s
حالت درایو	موتور مرحله ای + انتقال کمربند زمان بندی
تکرار پذیری موقعیت	±0.02mm
حالت کار	کار خودکار کامل
روش برنامه ریزی	آموزش برنامه نویسی دستی آویزان
سیستم کنترل	صفحه کنترل ثابت دمای اختصاصی
ذخیره سازی برنامه	ذخیره کردن تا 1000 مجموعه از برنامه های پردازش؛ حداکثر 5000 نقطه در هر فایل واحد
ظرفیت ذخیره سازی	256M برای جعبه آموزش، 32M برای کارت آفلاین؛ حداکثر 100،000 نقطه پردازش در هر فایل
وزن کل	85 کیلوگرم
ابعاد (LWH)	۵۱۶۵۸۵۸۰۰ میلی متر
منبع برق	AC220V،50/60Hz،350W
محدوده کنترل دما	0~550°C
تمیز کردن نوک	تمیز کردن اتوماتیک از طریق شستن هوا
بندر خارجی	USB و RS232
نوع جوش	پُر کردن نقطه ای / پُر کردن کشیدن
محیط کاری	5 ~ 40 °C، 20 ~ 90٪ RH بدون فشرده سازی

مزایای اصلی محصول

اتصال چهار محور و جوش تمام جهت:مجهز به سر جوش دهنده محور R که می تواند به 360 درجه چرخش کند، دستگاه به سوراخ های کور پنهان و پین های جانبی که برای دستگاه های جوش دهنده استاندارد غیر قابل دسترسی است می رسد.ایده آل برای PCB های نامنظم و اجزای آسیب پذیر حرارتی.
دقيقي بالا و ساختار پايدار:قاب آلومینیومی از تغییر شکل و زنگ جلوگیری می کند.ارائه مفاصل پیوسته در تولید انبوه و از بین بردن کیفیت نامتناسق از جوش دستی.
برنامه ریزی کارآمد و تولید انعطاف پذیر:پشتیبانی از عملکرد کپی نقطه به نقطه و بلوک برای کوتاه کردن زمان برنامه نویسی به طور چشمگیری. برنامه نویسی آفلاین از طریق کارت ذخیره سازی زمان انتظار ماشین را صرفه جویی می کند،تحقق تغییر سریع مدل برای سفارشات دسته های کوچک چند مشخصات.
تعمیر و نگهداری نوک جوش خودکار:مکانیسم تمیز کردن اتوماتیک پنوماتیک داخلی به طور منظم اکسید را از نوک آهن جوش می کشد، لباس نوک را کاهش می دهد و به طور مداوم اثر جوش پایدار را حفظ می کند.
کنترل سولدر با دمای ثابت:تنظیم دقیق دمای از 0 تا 550 درجه سانتیگراد هم برای سیم های سرب و هم بدون سرب مناسب است و از آسیب بیش از حد به قطعات الکترونیکی حساس جلوگیری می کند.
انتقال آسان داده ها:رابط های دوگانه USB و RS232 از واردات / صادرات برنامه و اتصال داده با سیستم مدیریت تولید MES کارخانه برای مدیریت هوشمند کارگاه پشتیبانی می کنند.

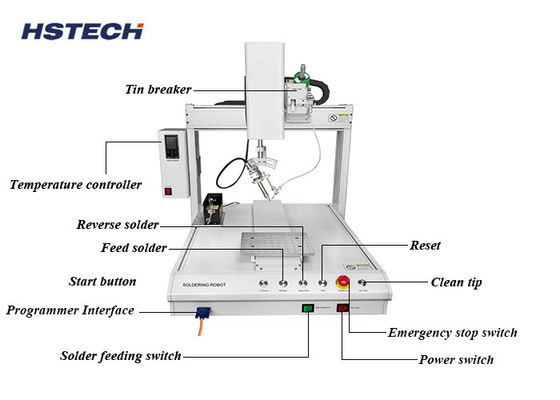

اجزای اصلی

سر آهن جوش:طراحی بازخورد دمای در زمان واقعی برای تولید گرما پایدار در طول جوش مداوم.
کنترلگر دمای دیجیتال:تنظیم دقیق دمای در زمان واقعی برای جلوگیری از جوش سرد یا سوختن قطعات
قلاده ی دستی معلم:کار با شهودی برای تنظیم سریع برنامه بدون کدگذاری پیچیده
فیدر سیم های آٹو سولدر:تزریق مقدار ثابت جوش برای کنترل حجم جوش به طور دقیق برای مفاصل یکنواخت.

زمینه های کاربرد

الکترونیک مصرفی: پلاگین های شارژر، کانکتورهای USB، ترمینال های برق DC
صنعت نورپردازی: اتصال نوار نور LED و جوش PCB
مونتاژ دقیق: دیسک های مخلوط SMT + THA و اجزای کوچک شکننده
پردازش سیم کشی: جوشاندن کابل به تخت قلع برای ماژول های الکترونیکی مختلف
