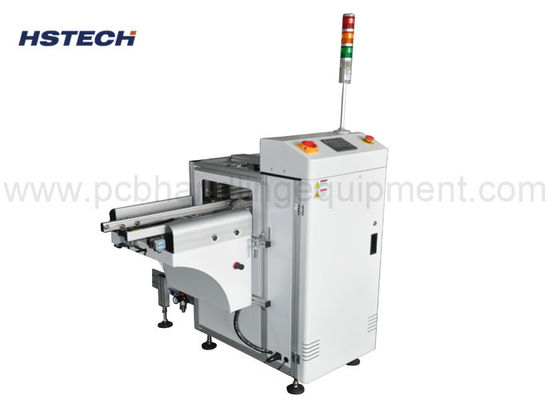

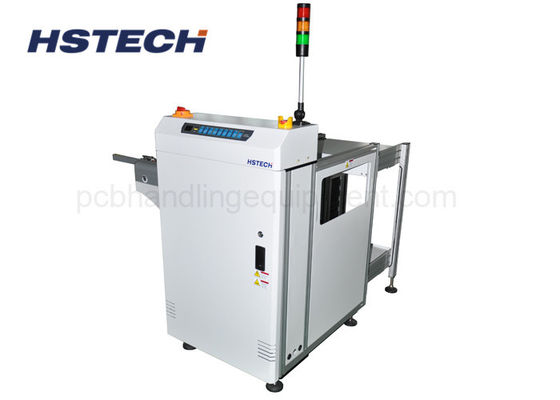

طراحی ماژول نوع L با SMEMA سازگار است

نام تجاری:	HSTECH
شماره مدل:	HS-LD250
مقدار تولیدی:	1 عدد
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	100 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

لودر PCB

فشار هوا:

4-6 بار

منبع تغذیه:

AC110V/220V،50/60Hz

ضخامت PCB:

حداقل 0.4 میلی متر

عملیات:

عملیات جلو

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

100 کامپیوتر در ماه

برجسته کردن:

تخلیه کننده PCB مجله دوگانه

تخلیه کننده نوع L 90 درجه

ماژول PCB سازگار با SMEMA

توضیحات محصول

طراحی ماژول L-Type Unloader Double Magazine 90 درجه با سازگاری SMEMA

لودر PCB ما به عنوان تجهیزات جانبی اتوماسیون جلویی ضروری برای خطوط تولید کامل SMT عمل می کند. طراحی شده برای تغذیه خودکار PCB های خالی، انتقال PCB پایدار و بدون درز را در بین ماشین های انتخاب و مکان، چاپگرها و سایر تجهیزات فرآیند SMT امکان پذیر می کند. این لودر که برای برآوردن الزامات مونتاژ الکترونیکی استاندارد بالا کارخانه های EMS، تولیدکنندگان PCB و سازندگان قراردادهای الکترونیکی طراحی شده است، سرعت کار بالا، عمر مفید طولانی و حفاظت جامع PCB را ترکیب می کند. کاملاً با سیگنال SMEMA سازگار است، به طور یکپارچه با تمام مارک های اصلی تجهیزات بین المللی SMT یکپارچه می شود تا خطوط تولید اتصال کاملاً خودکار ایجاد کند.

ویژگی های اصلی محصول

ساختار کاملاً محصور ضد گرد و غبار:محفظه کامل کابینت به طور موثری گرد و غبار، زباله و ذرات کارگاهی را جدا می کند و از آلودگی سطح صفحه مدار، خراشیدگی و اکسیداسیون در حین تغذیه جلوگیری می کند.
پنجره مشاهده بصری:پنجره شفاف امکان نظارت واضح بر تغذیه PCB، انتقال و وضعیت تعویض مجله را بدون باز کردن درب دستگاه فراهم می کند.
بدنه دستگاه فولاد ضد زنگ SS304:ساختار فولاد ضد زنگ ممتاز مقاومت در برابر زنگ زدگی، مقاومت در برابر خوردگی، سختی بالا و مقاومت در برابر تغییر شکل را برای عملکرد مداوم 24 ساعته ارائه می دهد.
قاب مکانیکی مقاوم تقویت شده:پروفیل های فولادی ضخیم شده تعادل مکانیکی و سرکوب ارتعاش را در طول عملیات با سرعت بالا بهینه می کنند.
تنظیم عرض موازی صاف:مکانیزم تنظیم دقیق، تغییر عرض مسیر صاف را برای اندازه های مختلف PCB بدون انحراف یا گیر کردن امکان پذیر می کند.
ظرفیت بارگیری رک مجلات سه گانه:پشتیبانی از 3 قفسه مجله به طور همزمان (1 بالا، 2 پایین) برای کاهش فرکانس تعویض دستی و افزایش زمان تغذیه خودکار.
گیره های بالا و پایین مجلات پنوماتیک:گیره های قفل پنوماتیک به طور ایمن قفسه های مجله را در حین کار ثابت می کنند تا از جابجایی و لرزش جلوگیری کنند.
ضمانت شکست PCB صفر:تسمه انتقال تماس نرم بهینه شده، کنترل دقیق سرعت، و طراحی تغذیه بافر، ترک خوردگی PCB و آسیب لبه را از بین می برد.
سازگاری کامل با سیگنال SMEMA:رابط استاندارد SMEMA ارتباط خودکار با تجهیزات SMT بالادست و پایین دست را امکان پذیر می کند.

مشخصات فنی کامل

پارامتر	مشخصات
نام کامل محصول	دستگاه لودر PCB سازگار SMEMA ضد گرد و غبار SS304
سرعت نوار نقاله استاندارد	0.5-20M/min (سرعت سفارشی موجود)
ارتفاع حمل و نقل PCB	30±910 میلی متر (استاندارد جهانی تجهیزات SMT)
چرخه بارگیری PCB واحد	تقریباً 6 ثانیه در هر تخته
زمان تعویض مجله	تقریباً 30 ثانیه برای تعویض کامل مجله
انتقال جهت	از چپ به راست (L→R) یا از راست به چپ (R→L)، قابل تعویض
حالت عملیات	عملکرد پنل جلویی
ردیابی سمت ثابت	سمت ثابت جلو (طرح سفارشی موجود است)
منبع تغذیه استاندارد	AC 220V، 50/60Hz، تلرانس ±10%
فشار هوای کاری	تامین هوای فشرده 4-6bar
حداقل ضخامت PCB	0.4 میلی متر
پیکربندی مجله	لایه بالایی: 1 قفسه؛ لایه پایین: 2 قفسه (در مجموع 3)
پیچ مجله اختیاری	گام 1 میلی متر، 4 میلی متر، 10 میلی متر (استاندارد 40 میلی متر)
ارتباط پیوند	سیگنال استاندارد صنعتی SMEMA

راهنمای انتخاب مدل

مدل	HS-LD250	HS-LD330	HS-LD390	HS-LD460
طول PCB کارآمد	5050~350250 میلی متر	5050~455330 میلی متر	5050~530390 میلی متر	5050~530460 میلی متر
اندازه دستگاه	14008001200 میلی متر	16508801200 میلی متر	18009401200 میلی متر	180010101200 میلی متر
اندازه مجله	355320563 میلی متر	460400563 میلی متر	535460570 میلی متر	535530570 میلی متر
وزن	140 کیلوگرم	180 کیلوگرم	220 کیلوگرم	260 کیلوگرم

مزایای تولید و ارزش مشتری

کاهش هزینه کار دستی:طراحی مجله سه‌گانه زمان تغذیه خودکار مداوم را افزایش می‌دهد و فرکانس تعویض دستی و نیروی کار را کاهش می‌دهد.

تثبیت بازده تولید:محفظه ضد گرد و غبار و انتقال بافر نرم از آلودگی PCB، خط و خش و شکستگی جلوگیری می کند و نرخ معیوب را به حداقل می رساند.

سازگاری قوی بین برندها:رابط جهانی SMEMA و ارتفاع استاندارد همه تجهیزات اصلی SMT را بدون تغییر وصل می کند.

تعمیر و نگهداری کم طولانی مدت:قاب فولادی ضد زنگ SS304 و ساختار تقویت شده خرابی قطعات و هزینه های تعمیر و نگهداری را کاهش می دهد.

پشتیبانی سفارشی سازی انعطاف پذیر:چندین گزینه قابل تنظیم از جمله سرعت نوار نقاله، زمین مجله و طرح مسیر.

سازگاری تولید متنوع:عملکرد پایدار برای هر دو دسته تولید انبوه و نمونه اولیه با مخلوط بالا.
