دستگاه توزیع چسب با سرعت بالا با دریچه تزریق بدون تماس

نام تجاری:	HSTECH
شماره مدل:	D450S/D1200S
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه توزیع چسب

روش کنترل:

PLC + کارت کنترل حرکت

موقعیت یابی بصری CCD:

جبران موقعیت

ظرفیت توزیع:

10 سی سی / 30 سی سی / 50 سی سی / 60 سی سی

تمیز کردن نازل سوپاپ:

تمیز کردن جاروبرقی

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه توزیع چسب تک مسیر

داروی چسب بی تماس با دریچه تزریق

دستگاه توزیع چسب با سرعت بالا

توضیحات محصول

دستگاه پخش چسب تک مسیری با سرعت بالا با شیر تزریق غیر تماسی

پخش کننده چسب سری D دارای طراحی پیشرفته ای است که برای محیط های مختلف تولید مناسب است و عملکرد هزینه ای استثنایی را ارائه می دهد. پیکربندی جامع الزامات توزیع را برای زیرلایه هایی با مشخصات مختلف برآورده می کند.

از فناوری شیر تزریق بدون تماس برای اطمینان از یکنواختی توزیع، افزایش بهره وری و به حداقل رساندن تلفات مواد استفاده می کند. چندین فناوری توزیع را برای ارائه راه حل های سفارشی ترکیب می کند.

مشخصات عملکرد Micro Dispensing

حداقل قطر نقطه توزیع: 0.2 میلی متر
حداقل عرض خط: 0.25 میلی متر
عرض سرریز چسب مجاز: 0.1 میلی متر
حداقل حجم توزیع: 2nl

کنترل ریز حجم در سطح نانولیتر، نیازهای تولید بسیار دقیق برای ریزتراشه‌ها، اجزای کوچک و FPCهای بسیار نازک را برآورده می‌کند و به طور موثری نقص‌ها را کاهش می‌دهد و بازده محصول نهایی را بهبود می‌بخشد.

مشخصات فنی

مورد (مدل)	D450S	D1200S
قاب یکپارچه	L950D1300H1600 (mm)	L1800D1300H1600 (میلی متر)
روش کنترل	PLC + کارت کنترل حرکت	PLC + کارت کنترل حرکت
موقعیت یابی بصری CCD	جبران خسارت برای موقعیت	جبران خسارت برای موقعیت
مسیر حمل و نقل	نوار نقاله با درجه حرارت بالا، مسیر یک بخش (اختیاری مسیر سه بخش)	نوار نقاله با درجه حرارت بالا، مسیر یک بخش (اختیاری مسیر سه بخش)
حمل و نقل موتوری استپ	0.8-15 متر در دقیقه	0.8-15 متر در دقیقه
تنظیم دامنه خودکار	تک مسیر: 50 ~ 510 میلی متر	تک مسیر: 50 ~ 510 میلی متر
حالت درایو X/Y/Z	سروو موتور + بال اسکرو (موتور خطی اختیاری)	موتور خطی محور X; سروو موتور محور Y/Z + بال اسکرو
حداکثر سرعت	1000 میلی متر بر ثانیه	1000 میلی متر بر ثانیه
دقت عملیات	0.02 ± میلی متر	0.02 ± میلی متر
توزیع سکته مغزی	X=510mm، Y=510mm، Z=100mm	X=1200mm، Y=510mm، Z=100mm
مقدار سوپاپ مجهز	یک مجموعه استاندارد (دو مجموعه اختیاری، فاصله دو سوپاپ قابل تنظیم الکتریکی)	یک مجموعه استاندارد (دو مجموعه اختیاری، فاصله دو سوپاپ قابل تنظیم الکتریکی)
گرمایش شیر	دمای محیط ~ 100 درجه سانتی گراد	دمای محیط ~ 80 درجه سانتی گراد، 3 ± درجه سانتی گراد
ظرفیت توزیع	10 سی سی / 30 سی سی / 50 سی سی / 60 سی سی	10 سی سی / 30 سی سی / 50 سی سی / 60 سی سی
تشخیص چسب	تشخیص خودکار	تشخیص خودکار
تمیز کردن نازل سوپاپ	جاروبرقی	جاروبرقی
رابط ارتباطی	SMEMA	SMEMA
حالت برنامه نویسی	برنامه نویسی بصری آفلاین یا آنلاین	هر فایل پچ ماشین یا برنامه نویسی بصری آنلاین را وارد کنید
ولتاژ ورودی	220 ولت 50/60 هرتز	220 ولت 50/60 هرتز
فشار هوا	0.6 مگاپاسکال	0.6 مگاپاسکال
توان کل	2.4 کیلو وات	3 کیلو وات
وزن کل	650 کیلوگرم	750 کیلوگرم
استاندارد ایمنی	CE	CE

فیلدهای کاربردی اولیه

دیسپنسر پرسرعت D450S تولید مایعات دقیق را در صنایع الکترونیک پیشرفته ارائه می دهد و 9 فرآیند اصلی را پوشش می دهد:

کم پر شدن:پر کردن پایین برای تراشه های BGA و POP انباشته برای افزایش مقاومت در برابر ضربه و محافظت در برابر رطوبت
پوشش منسجم دقیق:عایق PCB، پوشش محافظ ضد آب و ضد خوردگی
سد و پر کردن:ساخت سد و به دنبال آن پر کردن تراشه های بزرگ برای جلوگیری از سرریز شدن چسب
بسته بندی COB:کپسوله سازی برای LED COB و تراشه های سنسور دوربین
تقویت مولفه FPC:تخته های مدار انعطاف پذیر و نواحی خمشی را تقویت کنید
کپسوله کردن پین:عایق بندی و آب بندی پایانه های کانکتور
بسته بندی POP پشته:پر کردن ریز حجم برای تراشه های چند لایه روی هم
فرآیند چسب قرمز SMT:نقطه گذاری و خط کشی با سرعت بالا با چسب قرمز SMT
اتصال چسب داغ:اتصال مونتاژ برای محفظه های الکترونیکی مصرفی و اجزای نوری

مواد سازگار:چسب underfill، چسب UV، چسب قرمز SMT، چسب ذوب داغ، روکش منسجم، رزین اپوکسی، خمیر نقره رسانا، لاک محافظ و سایر مواد سیال.

تجهیزات استاندارد و پشتیبانی خدمات

بسته تحویل استاندارد:دستگاه اصلی، شیر تزریق استاندارد، واحد کنترل دما، سیستم دید CCD، نرم‌افزار عملیاتی، تجهیزات استاندارد، راهنمای کاربر و ابزار نصب
نصب و راه اندازی:راه اندازی ماشین در محل، اتصال خط تولید، آموزش اپراتور و بهینه سازی پارامترهای فرآیند
خدمات گارانتی:1 سال گارانتی کامل دستگاه؛ گارانتی تمدید شده برای شیرهای هسته و موتورهای سروو موجود است. پشتیبانی فنی مادام العمر با پاسخگویی خطای آنلاین 24 ساعته
پشتیبانی فرآیند:مشاوره رایگان انتخاب چسب، آزمایش نمونه فرآیند توزیع و توسعه راه حل سفارشی

صنایع هدف

بسته بندی نیمه هادی، لوازم الکترونیکی مصرفی، پوشیدنی های هوشمند، لوازم الکترونیکی خودرو، انرژی جدید، لنزهای نوری، مدارهای انعطاف پذیر FPC، دستگاه های پزشکی، نمایشگرهای LED، کارخانه های مونتاژ SMT

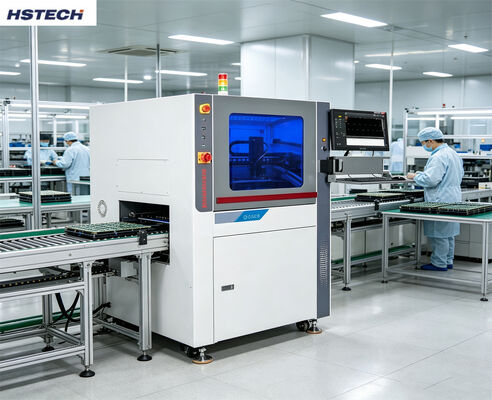

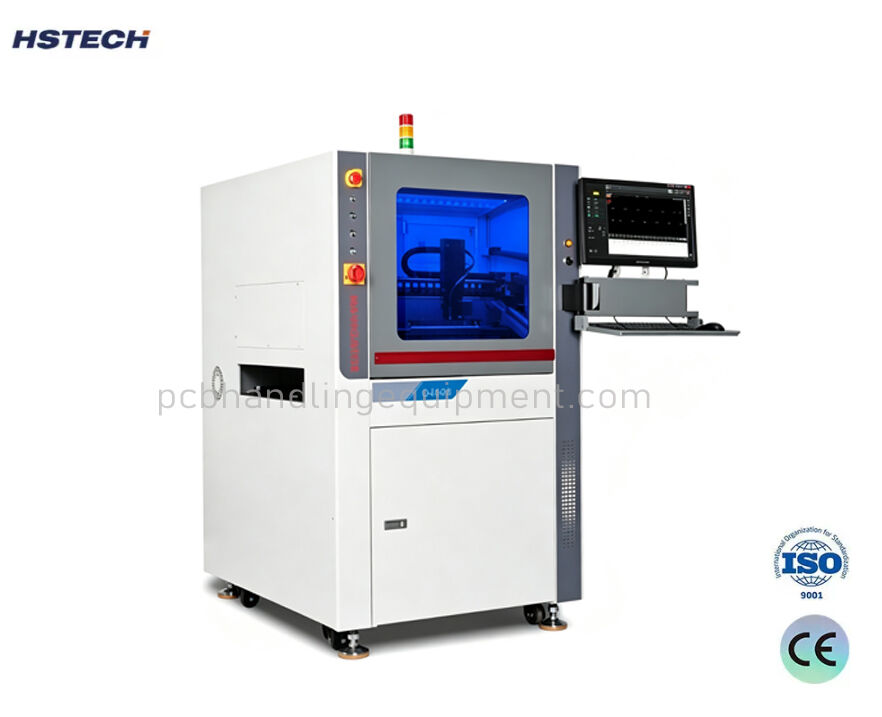

تصاویر محصول
