دکمه کنترل چند مجله PCB مجلات لودر محصور با SMEMA سازگار

نام تجاری:	HSTECH
شماره مدل:	HS-LD250
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

بارگذاری PCB چند مجله

نام دیگر:

دستگاه بارگیری برد SMT

منبع تغذیه:

AC110V/220V،50/60Hz

فشار هوا:

4-6 بار

عملیات:

عملیات جلو

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

لودر مجلات PCB کنترل دکمه

لودر PCB سازگار با SMEMA

لودر PCB مجله محصور

توضیحات محصول

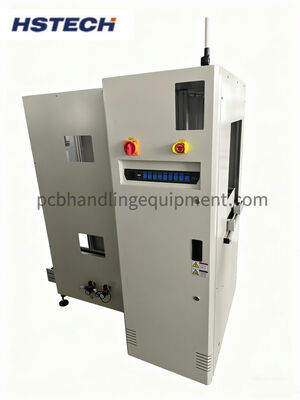

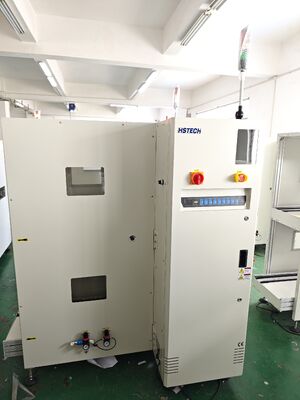

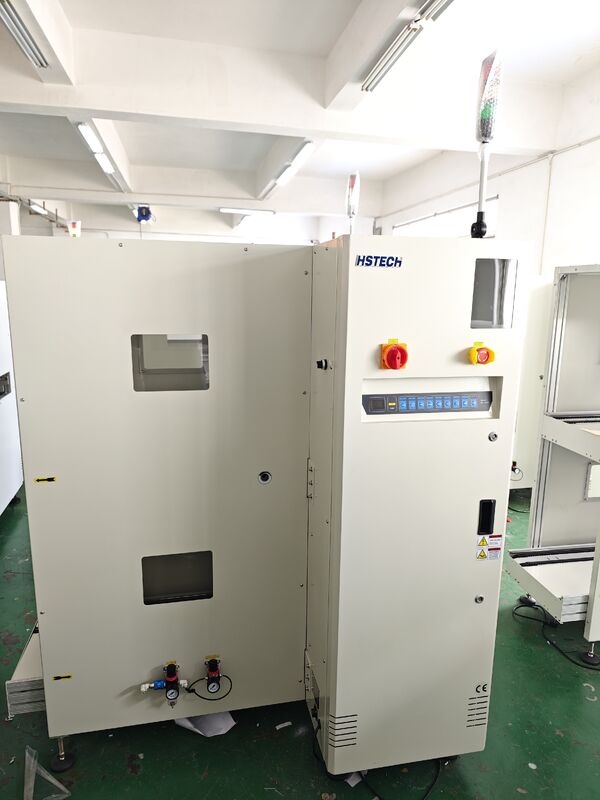

دستگاه لودر SMEMA PCB کنترل دکمه محصور

این دستگاه لودر PCB محصور شده یک تجهیزات تغذیه خودکار جلویی است که مخصوص خطوط تولید مونتاژ SMT طراحی شده است. دارای محفظه ایمنی کاملاً محصور با کنترل متمرکز دکمه فیزیکی است و از اتصال سیگنال ارتباطی استاندارد SMEMA برای ادغام یکپارچه با چاپگرهای خمیر لحیم کاری، نصب کننده قطعات، ماشین‌های توزیع، اجاق‌های جریان مجدد و سایر تجهیزات SMT پشتیبانی می‌کند.

سناریوهای کاربردی

تطبیق تغذیه انتهایی برای چاپگرهای شابلون SMT
تامین برد اتوماتیک برای نصب کننده های تراشه با سرعت بالا
تغذیه مداوم از ماشین‌های توزیع درون خطی و تجهیزات لحیم کاری موج انتخابی پشتیبانی می‌کند
تغذیه دسته ای PCB برای بردهای کنترل الکترونیکی خودرو، مدارهای انعطاف پذیر FPC و تولید بردهای نیمه هادی کوچک
تغذیه خودکار کارگاهی بدون گرد و غبار با طراحی حفاظت ایمنی کاملاً محصور

ویژگی های اصلی محصول

طراحی یکپارچه مدولار:طرح مدولار استاندارد برای جداسازی آسان، تعمیر و نگهداری، گسترش عملکرد و تبدیل مدل
قاب مکانیکی مقاوم تقویت شده:ساختار قاب یکپارچه فولادی ضخیم شده با درمان ضد لرزش برای عملکرد مداوم 24 ساعته پایدار
طراحی مقرون به صرفه:طرح ساختاری بهینه شده هزینه تولید را کاهش می دهد و در عین حال عملکردهای تغذیه کامل را حفظ می کند

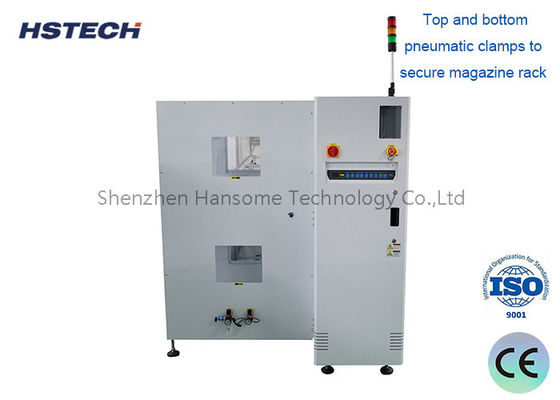

دو گیره پنوماتیکی:مکانیزم بستن پنوماتیک بالا و پایین قفسه های مجله را در حین کار محکم می کند
ضمانت شکست PCB صفر:تسمه نقاله اصطکاکی نرم با ساختار بالابر بافر و سنسورهای محدود ارتفاع دقیق از آسیب PCB جلوگیری می کند.
سازگار با سیگنال استاندارد SMEMA:رابط ارتباطی استاندارد داخلی SMEMA برای اتصال خودکار سیگنال با تمام تجهیزات اصلی SMT

مشخصات فنی

مورد	پارامتر
نام محصول	دستگاه لودر PCB
ارتفاع حمل و نقل	30±910 میلی متر
زمان بارگذاری PCB	تقریبا 6 ثانیه
مجله جایگزین زمان	تقریبا 30 ثانیه
جهت حمل و نقل	L~R یا R~L
عملیات	عملیات جلو
مسیر ثابت سمت	سمت جلو (یا مشخص کنید)
منبع تغذیه	220 ولت، 50/60 هرتز، 10% ±
فشار هوا	4-6 بار
ضخامت PCB	حداقل 0.4 میلی متر
تعداد مجله	قسمت بالایی: 1 عدد، قسمت پایین: 2 عدد
انتخاب زمین	1-4 (پیچ 10 میلی متر)
سرعت نوار نقاله	0.5-20M/min یا سفارشی
سیگنال	SMEMA

مشخصات مدل

مدل	HS-LD250	HS-LD330	HS-LD390	HS-LD460
طول PCB کارآمد	50×50~350×250 میلی متر	50×50~455×330 میلی متر	50×50~530×390 میلی متر	50×530×460 میلی متر
اندازه دستگاه	1400×800×1200 میلی متر	1650×880×1200 میلی متر	1800×940×1200 میلی متر	1800×1010×1200 میلی متر
اندازه مجله	355×320×563 میلی متر	460×400×563 میلی متر	535×460×570 میلی متر	535×530×570 میلی متر
وزن	140 کیلوگرم	180 کیلوگرم	220 کیلوگرم	260 کیلوگرم

صنایع قابل اجرا

کارخانه مونتاژ الکترونیک SMT تولید لوازم الکترونیکی خودرو تولید برد کنترل انرژی جدید پردازش مدار انعطاف پذیر FPC کارگاه بسته بندی نیمه هادی تولید تجهیزات الکترونیک پزشکی کارخانه دستگاه های پوشیدنی هوشمند
