بهره وری بالا 90 ° 180 ° PCB چرخش تغییر جهت حامل با چراغ برج 3 رنگ

Name: بهره وری بالا 90 ° 180 ° PCB چرخش تغییر جهت حامل با چراغ برج 3 رنگ
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-SZ350
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

کانویر چرخش PCB

منبع تغذیه:

AC100-230V

درجه نوبت:

90 درجه، 180 درجه، 270 درجه

سیگنال:

SMEMA

کنترل:

صفحه نمایش لمسی

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

90° 180° PCB محموله چرخش

حامل تغییر جهت PCB با چراغ برج

تجهیزات پردازش PCB با کارایی بالا

توضیحات محصول

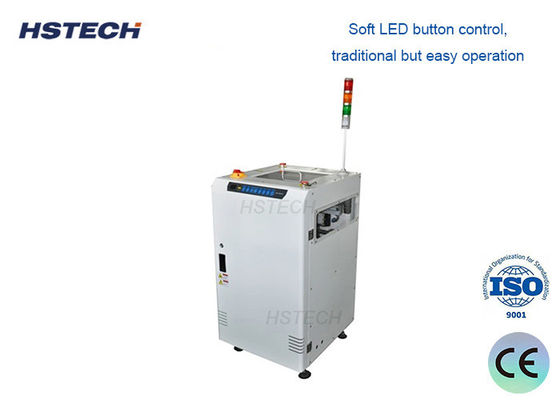

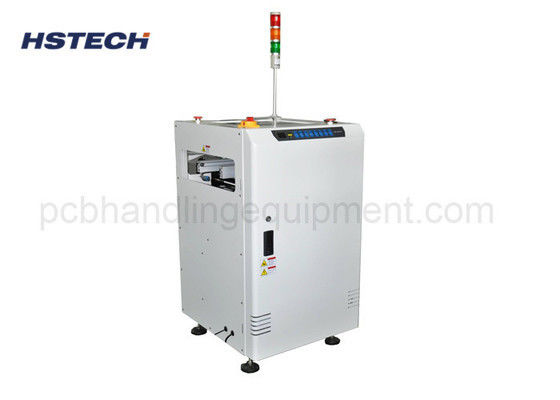

SMT 90°/180° PCB چرخش حامل با نور برج 3 رنگ

کانویر چرخش PCB تغییر جهت جریان SMT یک دستگاه انتقال خودکار تخصصی است که برای خطوط تولید مونتاژ SMT طراحی شده است و از تغییر جهت 90 ° ، 180 ° و 270 ° PCB پشتیبانی می کند.مجهز به یک چراغ برج استاندارد سه رنگی برای نشان دادن وضعیت ماشین در زمان واقعی، این ناقل چرخش به طور یکپارچه تجهیزات SMT جلو و عقب را به هم متصل می کند و امکان تغییر جریان صفحه PCB را در خطوط تولید کاملا خودکار فراهم می کند.

ویژگی های اصلی محصول

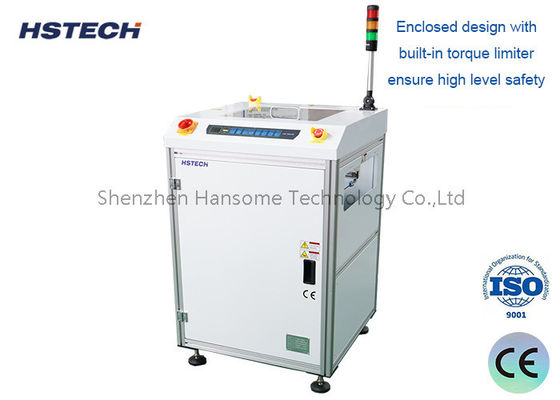

ساختار ایمنی کاملا بسته شده:طراحی محفظه مهر و موم با محدود کننده چرخش داخلی مانع از بیش از حد مکانیکی و خرد کردن PCB در طول چرخش می شود
پوشش ایمنی بالا با باز شدن سریع:دسترسی کامل به اجزای داخلی برای نگهداری آسان و کاهش زمان توقف
دکمه های کنترل فیزیکی کاربر پسند:کنترل پنل جانبی بدیهی برای شروع، توقف، تنظیم مجدد و عملیات اضطراری
مکانیسم چرخش دقیق:محموله دقیق و مجموعه سرو محرک، چرخش پایدار و بدون لرزش را تضمین می کند
حداقل شکاف انتقال:اتصال رولر بهینه سازی شده از مسدود شدن لبه PCB و شیب زدن تخته جلوگیری می کند
منطق جریان ترافیک قابل تنظیم:حالت های تاخیر سیگنال قابل برنامه ریزی، توالی انتقال و حالت های تگ زاویه چرخش
تنظیم عرض پیچ سرب موازی:سيستم پیچ دوقلو بررسي موازي افقي کامل را حفظ مي کند
سازگاری ارتباطات SMEMA:رابط استاندارد برای یکپارچه سازی با تمام تجهیزات اصلی SMT

مشخصات فنی

پارامتر	جزئیات
عملکرد اصلی	جهت جریان PCB را تغییر دهید؛ زاویه های چرخش 90°، 180°، 270° را پشتیبانی کنید
ارتفاع استاندارد حمل و نقل	910±20mm (با استانداردهای جهانی تجهیزات SMT مطابقت دارد)
هدایت دادن	از چپ به راست / از راست به چپ پشتیبانی دو طرفه
زمان چرخه استاندارد	حدود 5 ثانیه در هر چرخه دور کامل
منبع برق	AC 100-230V، تک فاز، ولتاژ جهانی 50/60Hz
فشار هوا کار	4- 6 بار فشار هوا
حداکثر مصرف هوا	10L/min در حالت کار مداوم با بار کامل
حداقل ضخامت PCB	0.4mm (پشتیبانی از صفحه های مدار انعطاف پذیر و سخت فوق العاده نازک)
سیگنال ارتباطی	رابط سیگنال استاندارد صنعت SMEMA

گزینه های مدل استاندارد

مدل HS-SZ350

اندازه پردازش PCB:50×50 - 450×350 میلی متر
ابعاد ماشین:۷۰۰ × ۷۵۰ × ۱۲۰۰ میلی متر
وزن خالص:150 کیلوگرم
کاربردها:تابلوهای تلفن همراه، ماژول های سنسور، لوازم الکترونیکی پوشیدنی، پانل های مدار کنترل کوچک.

مدل HS-SZ460

اندازه پردازش PCB:50×50 - 550×460 میلی متر
ابعاد ماشین:840×890×1200 میلی متر
وزن خالص:180 کیلوگرم
کاربردها:تخته های کنترل خودرو، تخته های اصلی منبع برق، تخته های کنترل اصلی صنعتی، پانل های بزرگ راننده LED. ظرفیت بارگذاری بالاتر برای تخته های مدار چند لایه سنگین.

سناریوهای کاربرد

• خطوط تولیدی پیچ SMT کاملا خودکار
• انتقال جهت پس از بازگشت PCB و چرخش طرح خط
• اتصال خط ایستگاه بازرسی AOI، SPI، اشعه ایکس
• الکترونیک خودرو، الکترونیک مصرفی، مونتاژ مدار دستگاه های پزشکی
• کارگاه های تولید تخته های کنترل لوازم خانگی هوشمند
• انتقال لوژیستیک خودکار PCB بدون سرنشین

مزایای محصول و مزایای مشتری

کاهش میزان زباله PCB:چرخش دقیق و فاصله انتقال باریک از آسیب به تخته و از دست دادن قطعات جلوگیری می کند
وابستگی کمتر به کار:ارتباط SMEMA امکان کار کاملا خودکار بدون دستکاری را فراهم می کند
طرح خط انعطاف پذیر:قابلیت چرخش چند زاویه ای استفاده از فضای کارخانه را بهینه می کند
هزینه نگهداری کم:طراحی جلد باز سریع نگهداری روزانه را ساده می کند و زمان توقف را کاهش می دهد
سازگاری جهانی:تامین برق ولتاژ بالا و پشتیبانی سیگنال استاندارد SMEMA بازارهای بین المللی
استاندارد ایمنی بالا:محدود کننده گشتاور و محفظه بسته از حوادث ایمنی جلوگیری می کند
