خودکار 5 محور دو جدول رباتیک دستگاه جوش قابل برنامه ریزی Pendant آموزش برای مونتاژ PCB

Name: خودکار 5 محور دو جدول رباتیک دستگاه جوش قابل برنامه ریزی Pendant آموزش برای مونتاژ PCB
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S5331R
Price: 3,450.00 USD
Availability: InStock

نام تجاری:	HSTECH
شماره مدل:	HS-S5331R
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

ربات لحیم کاری رومیزی

سر لحیم کاری:

تک نکته

چرخش:

360 درجه

سیستم:

برنامه نویسی دستی، تعویض سریع

وزن دستگاه:

90 کیلوگرم

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

ماشین جوش رباتیک 5 محور

ربات مونتاژ PCB قابل برنامه ریزی

ربات لحیم کاری اتوماتیک دو میز

توضیحات محصول

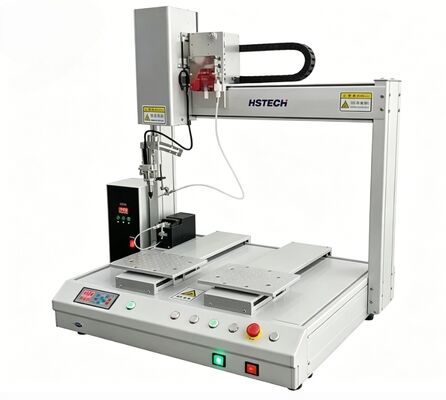

دستگاه لحیم کاری رباتیک اتوماتیک 5 محوره دو میز

دستگاه لحیم کاری رباتیک 5 محوره دو میز HS-S5331R یک راه حل هوشمند لحیم کاری خودکار است که برای مونتاژ دقیق الکترونیکی طراحی شده است. این پلتفرم لحیم کاری رباتیک مجهز به دو ایستگاه کاری و سیستم حرکت 5 محوره، لحیم کاری پایدار، مداوم و با کیفیت بالا را برای PCBA، کانکتورها، ترمینال‌های سیم و قطعات الکترونیکی مینیاتوری ارائه می‌دهد.

ویژگی‌های اصلی

سیستم لحیم کاری با حرکت 5 محوره: حرکت چند بعدی با محور چرخان R 360 درجه، لحیم کاری انعطاف‌پذیر در زوایای پیچیده را امکان‌پذیر می‌سازد و موقعیت‌های لحیم کاری نامنظم را به طور موثر مدیریت می‌کند.
کنترل درایو موتور پله‌ای: سیستم انتقال تسمه زمان‌بندی + موتور پله‌ای، عملکرد پایدار، لرزش کم و ثبات موقعیت‌یابی برجسته را برای تولید مداوم طولانی مدت فراهم می‌کند.
کنترل دقیق دما و قطع قلع: نظارت بر دمای بی‌درنگ با کنترل دقیق قطع قلع، از قلع اضافی، اتصالات سرد قلع، پل زدن و دانه‌های قلع جلوگیری می‌کند.
ریل راهنمای خطی درجه یک: ساختار راهنمای خطی ممتاز، حرکت فوق‌العاده صاف و مسطح را تضمین می‌کند، انحراف حرکت را به حداقل می‌رساند و عمر مفید دستگاه را افزایش می‌دهد.
حالت‌های لحیم کاری متعدد: از لحیم کاری نقطه‌ای (لحیم کاری نقطه) و لحیم کاری کششی پشتیبانی می‌کند، که برای مطابقت با الزامات لحیم کاری قطعات مختلف قابل تنظیم است.
بازوی ماشین آلیاژ آلومینیوم با استحکام بالا: ساختار کنسولی آلیاژ سفارشی ضد زنگ و ضد تغییر شکل است و پایداری ساختاری را در طول عملیات مداوم طولانی مدت حفظ می‌کند.
برنامه‌نویسی با صفحه کنترل دستی: جعبه کنترل دستی کاربرپسند برای برنامه‌نویسی آسان مسیر با قابلیت ذخیره‌سازی تا 99 گروه برنامه لحیم کاری مستقل.
سیستم فیلتر تصفیه دود داخلی: دود مضر تولید شده در حین لحیم کاری را به طور موثر فیلتر می‌کند، نوک هویه را از خوردگی محافظت می‌کند و محیط کارگاه را بهبود می‌بخشد.

مشخصات فنی

مدل	HS-S5331R
محدوده کاری X/Y1/Y2/Z	500×300×300×100 میلی متر
چرخش محور R	360 درجه
حداکثر سرعت حرکت XYZ	300 میلی متر بر ثانیه
سیستم درایو	موتور پله‌ای + تسمه زمان‌بندی
دقت موقعیت‌یابی تکراری	±0.02 میلی متر
حالت عملیات	کاملاً خودکار
روش برنامه‌نویسی	برنامه‌نویسی دستی از طریق صفحه کنترل
سیستم کنترل	سیستم کنترل دمای ثابت
واحد کنترل	برد کنترل
وزن دستگاه	90 کیلوگرم
ابعاد کلی (طول×عرض×ارتفاع)	716×585×800 میلی متر
منبع تغذیه	220 ولت، 50-60 هرتز
محدوده کنترل دما	0-550 درجه سانتیگراد
روش تمیز کردن نوک هویه	تمیز کردن پنوماتیک هوا
رابط ارتباطی خارجی	USB + RS232
روش‌های لحیم کاری	لحیم کاری نقطه‌ای / لحیم کاری کششی
دمای محیط کار و رطوبت	5-40 درجه سانتیگراد، 20%-90% RH (بدون میعان)

سناریوهای کاربرد

مناسب برای پردازش لحیم کاری خودکار بردهای مدار چاپی (PCB)، بردهای انعطاف‌پذیر FPC، کانکتورهای الکترونیکی، ترمینال‌های دسته سیم، سنسورها، ماژول‌های کوچک، قطعات صوتی، لوازم الکترونیکی مصرفی، الکترونیک پزشکی و مونتاژهای الکترونیکی خودرو.

مزایای محصول

طراحی کار متناوب دو میز: دو ایستگاه کاری به طور متناوب کار می‌کنند، زمان انتظار بارگیری/تخلیه را صرفه‌جویی کرده و بهره‌وری تولید را افزایش می‌دهد.
ثبات لحیم کاری فوق‌العاده بالا: جایگزین لحیم کاری دستی می‌شود، کیفیت ناپایدار ناشی از عملیات انسانی را از بین می‌برد و نرخ نقص را کاهش می‌دهد.
عملیات ساده و هزینه یادگیری کم: برنامه‌نویسی بصری با صفحه کنترل دستی به اپراتورها اجازه می‌دهد تا بدون دانش برنامه‌نویسی حرفه‌ای، ویرایش برنامه را به سرعت تکمیل کنند.
طراحی سازگار با محیط زیست: سیستم تصفیه دود یکپارچه، دود لحیم کاری را حذف کرده و استانداردهای محیطی کارخانه را برآورده می‌کند.
عمر طولانی و هزینه نگهداری کم: قاب آلیاژی ضد زنگ و اجزای انتقال قابل اعتماد از تولید صنعتی بدون توقف طولانی مدت پشتیبانی می‌کنند.
