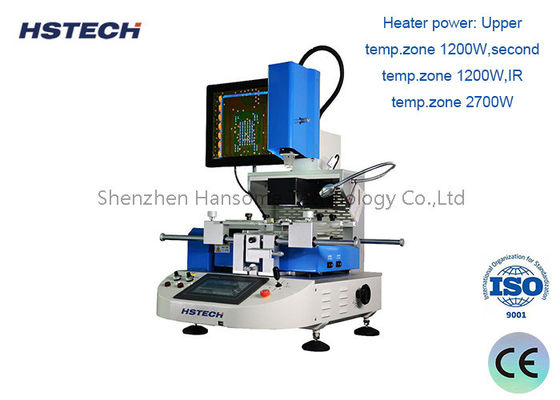

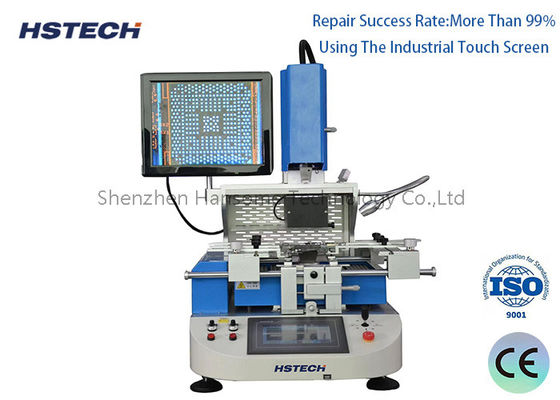

صفحه لمسی با سرعت بالا BGA Rework Station 5 حالت موتور گام بردار CCD تراز اپتیکال 0 01mm دقت موقعیت

دستگاه بازسازی BGA دستی یک تجهیزات تعمیر پیشرفته و حرفه‌ای است که برای برداشتن، قرار دادن و مجدداً توپ‌گذاری دقیق قطعات BGA طراحی شده است. این دستگاه که برای پاسخگویی به نیازهای سختگیرانه تولید الکترونیک مدرن طراحی شده است، از یک سیستم پیچیده "گرمایش منطقه‌ای هوای گرم + مادون قرمز (IR)" استفاده می‌کند. با استفاده از ماژول‌های گرمایش مستقل بالا و پایین، تجهیزات اطمینان حاصل می‌کند که کل PCB قبل از اینکه سر گرمایش بالایی حرارت را روی تراشه هدف متمرکز کند، به طور یکنواخت پیش‌گرم می‌شود. این مدیریت حرارتی دقیق به طور موثری از شوک حرارتی، تاب برداشتن برد و آسیب به قطعات در طول فرآیندهای لحیم‌کاری و جداسازی لحیم جلوگیری می‌کند. این دستگاه مجهز به یک کامپیوتر صنعتی داخلی و یک رابط صفحه لمسی با وضوح بالا، امکان تجزیه و تحلیل منحنی دما را در زمان واقعی فراهم می‌کند و به تکنسین‌ها کنترل کاملی بر وظایف پیچیده بازسازی با نرخ موفقیت بالا در اولین تلاش می‌دهد.

• سیستم گرمایش دقیق: از مادون قرمز یا هوای گرم برای گرم کردن انتخابی قطعات BGA برای برداشتن و نصب ایمن استفاده می‌کند.
• ابزارهای برداشتن و قرار دادن قطعات: نازل‌های خلاء و ابزارهای تخصصی برای بلند کردن و موقعیت‌یابی ملایم.
• سیستم‌های تراز و دید: دوربین‌ها و نرم‌افزار از تراز دقیق قطعات BGA در حین قرار دادن اطمینان حاصل می‌کنند.
• سکوی بازسازی: محیط امن و کنترل شده از نظر دما برای فرآیند بازسازی.

• آماده‌سازی: PCB را روی سکوی بازسازی محکم کنید و ناحیه اطراف قطعه BGA هدف را آماده کنید.
• گرمایش: گرمایش تدریجی باعث ذوب شدن توپ‌های لحیم برای برداشتن قطعه می‌شود.
• برداشتن: بلند کردن دقیق قطعه بدون آسیب رساندن به پدهای زیرین یا مسیرها.
• تمیز کردن: تمیز کردن پدهای PCB برای حذف لحیم یا شار باقی‌مانده.
• قرار دادن قطعه جدید: تراز و قرار دادن دقیق با گرمایش مجدد.

• 5 حالت کاری برای عملکرد چند منظوره
• مانیتور LCD HD 15 اینچی برای بازخورد بصری واضح
• رابط صفحه لمسی رنگی HD 7 اینچی
• موتور پله‌ای برای کنترل دقیق
• سیستم تراز نوری رنگی CCD
• دقت دما در حد ±1 درجه سانتی‌گراد
• دقت مونتاژ در حد ±0.01 میلی‌متر
• نرخ موفقیت تعمیر: 99%+
• تحقیق و توسعه مستقل کنترل تک‌تراشه‌ای

تعمیر و نگهداری مادربرد الکترونیکی

حرفه‌ای برای جداسازی لحیم‌کاری و تعویض تراشه‌های CPU GPU BGA در مادربردهای کامپیوتر، لپ‌تاپ و دسکتاپ، حل مشکلات خرابی تراشه مادربرد، جوش مجازی و آسیب.

تعمیر تجهیزات ارتباطی

مناسب برای بازسازی دقیق تراشه‌های BGA در تلفن‌های همراه، تبلت‌ها، روترها و سایر تجهیزات الکترونیکی ارتباطی، پشتیبانی از جوشکاری و کالیبراسیون قطعات با دقت میکرو.

تولید دسته‌ای کارخانه SMT

برای بازسازی و تعمیر دسته‌ای قطعات معیوب SMT در خطوط تولید الکترونیکی استفاده می‌شود، نرخ صلاحیت محصول را بهبود می‌بخشد و زیان تولید را کاهش می‌دهد.

تعمیر و نگهداری الکترونیک صنعتی

قابل اعمال برای تعمیر دقیق بردهای کنترل صنعتی، بردهای مدار الکترونیکی خودرو، تجهیزات الکترونیکی پزشکی و سایر محصولات الکترونیکی با دقت بالا.

استفاده در آزمایشگاه و تحقیقات

ایده‌آل برای آزمایشگاه‌های مهندسی الکترونیک، مدارس فنی و موسسات تحقیقاتی برای آموزش جوشکاری الکترونیکی، تحقیق تراشه و کارهای تست دقیق.

انتخاب دستگاه بازسازی BGA دستی ما به معنای سرمایه‌گذاری در تعادل کامل بین دقت، قابلیت اطمینان و مقرون به صرفه بودن است. برخلاف ابزارهای هوای گرم پایه، دستگاه ما دقت حرارتی صنعتی را با فرکانس جمع‌آوری داده PID فقط 10 میلی‌ثانیه ارائه می‌دهد که به طور قابل توجهی از سیستم‌های استاندارد 30 میلی‌ثانیه در بازار بهتر عمل می‌کند. ما پشتیبانی جامع پس از فروش، از جمله 3 سال گارانتی برای سیستم گرمایش و کمک فنی مادام‌العمر را ارائه می‌دهیم. تجهیزات ما با در نظر گرفتن مدولاریته و ایمنی اپراتور طراحی شده‌اند و حداقل زمان خرابی و حداکثر کارایی تعمیر را تضمین می‌کنند. دستگاه بازسازی ما که با گواهینامه‌های CE و ISO9001 پشتیبانی می‌شود، نتایج مداوم و با کیفیت بالا را تضمین می‌کند که استانداردهای تولید بین‌المللی را برآورده می‌کند.

اجازه ندهید تعمیرات پیچیده BGA تولید شما را کند کند یا کیفیت تعمیر شما را به خطر بیندازد. کارگاه خود را به یک دستگاه بازسازی مجهز کنید که دقت حرفه‌ای و قابلیت اطمینان بی‌نظیری را ارائه می‌دهد. امروز با ما تماس بگیرید تا یک مظنه دقیق درخواست کنید، یک نمایش محصول را برنامه‌ریزی کنید، یا بحث کنید که چگونه دستگاه بازسازی BGA دستی ما می‌تواند برای نیازهای تولیدی خاص شما سفارشی شود. بیایید با هم برای دستیابی به نتایج لحیم‌کاری بی‌عیب و نقص و به حداکثر رساندن کارایی عملیاتی شما همکاری کنیم!
