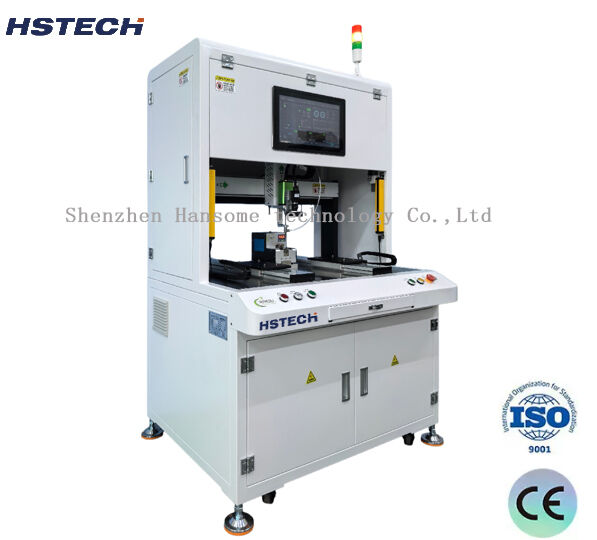

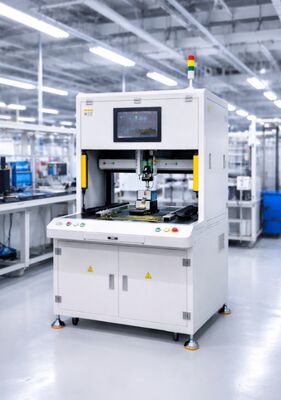

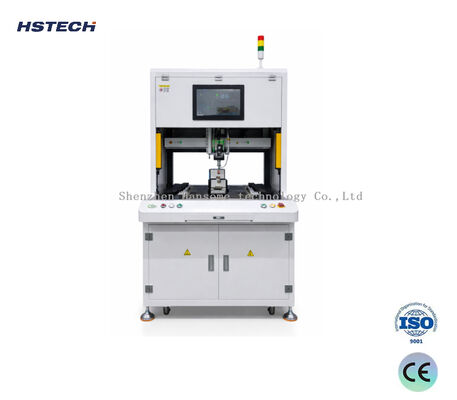

تجهیزات اتصال پیچ خودکار هوشمند مبتنی بر کامپیوتر دستگاه قفل پیچ هدایت شده با دید

نام تجاری:	HSTECH
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه قفل پیچ

روش رانده:

سروو / استپر موتور حلقه بسته

دقت موقعیت یابی:

0.03 ± میلی متر

ولتاژ منبع تغذیه:

AC220V

قدرت امتیازی:

1200 وات

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه بسته بندی پیچ خودکار مبتنی بر PC

تجهیزات قفل پیچ با هدایت بصری

دستگاه محکم کردن پیچ زمین هوشمند

توضیحات محصول

تجهیزات پیچ‌بندی خودکار هوشمند اتصال به زمین مبتنی بر رایانه شخصی (PC)

دستگاه پیچ‌بندی هدایت‌شونده با بینایی ماشین همراه با سیستم پیچ‌کاری هوشمند اتصال به زمین ۴ محوره مبتنی بر PC برای کاربردهای بستن دقیق و قابل ردیابی پیچ.

نمای کلی محصول

دستگاه پیچ‌کاری هوشمند اتصال به زمین PC نسخه ۱.۰ یک راهکار پیچ‌بندی خودکار و با دقت بالا از نوع کابینتی است که بر روی یک پلتفرم صنعتی مبتنی بر PC ساخته شده است. این دستگاه با ترکیب دوربین بینایی هایک‌ویژن، پیچ‌گوشتی برقی هوشمند، سیستم حرکتی استپر حلقه بسته و محافظ پرده نوری ایمنی، عملکرد پیچ‌بندی پایدار و تکرارپذیری را برای تولید هوشمند نوین ارائه می‌دهد.

این دستگاه که برای استحکام، دوام و نصب آسان طراحی شده است، از آموزش نقطه به نقطه، وارد کردن مختصات CAD، ثبت داده‌های بستن در کل فرآیند، تشخیص عیب و اتصال اختیاری به سیستم MES پشتیبانی می‌کند. این سیستم به‌طور مؤثری مشکلات متداول مونتاژ از جمله جا افتادن پیچ، پیچ‌های بیرون‌زده (شناور) و هرز شدن رزوه را برطرف کرده و حجم کار بازرسی دستی را به میزان قابل توجهی کاهش داده و یکنواختی مونتاژ محصول را بهبود می‌بخشد.

ایده‌آل برای مونتاژ پیچ اتصال به زمین (ارت) در بردهای PCBA، لوازم الکترونیکی مصرفی، ماژول‌های کنترلی و مجموعه‌های الکترونیکی. اپراتورها می‌توانند برنامه‌ها را اشکال‌زدایی کنند، شکل موج گشتاور را به صورت بلادرنگ نظارت نمایند و گزارش‌های تولید را از طریق یک رابط گرافیکی کاربرپسند و بدون نیاز به دانش پیچیده برنامه‌نویسی خروجی بگیرند.

مزایای اصلی و ویژگی‌های کلیدی

سیستم کنترل قدرتمند مبتنی بر PC: اجرا بر روی رایانه صنعتی همه‌کاره (All-in-One PC) تحت سیستم‌عامل. پشتیبانی از وارد کردن مختصات CAD و آموزش دستی نقطه به نقطه برای ایجاد سریع برنامه برای محصولات جدید.
تشخیص هوشمند بستن در کل فرآیند: خواندن بلادرنگ شکل موج از پیچ‌گوشتی برقی هوشمند. تشخیص خودکار پیچ‌های جاافتاده، ارتفاع شناور/بیرون‌زدگی و رزوه‌های هرز شده. ذخیره محلی داده‌ها با فرمت CSV و خروجی داده‌ها به صورت XLS برای قابلیت ردیابی کامل تولید.
مدیریت عملیاتی چندسطحی: سیستم جامع سطوح دسترسی کاربران برای ایمنی تولید در کارخانه و کنترل دسترسی.
عملکردهای صنعتی توسعه‌پذیر اختیاری: قابلیت اسکن بارکد/کد QR (نیازمند سخت‌افزار اسکنر خارجی) و اتصال به سیستم MES جهت بارگذاری سوابق تولید بر روی سرورهای راه دور از طریق اترنت.
ساختار مکانیکی دقیق مجهز به محرک سروو: دقت موقعیت‌یابی ±0.03 میلی‌متر با تغذیه دوحالته پیچ (نوع مکشی یا نوع دمشی). چرخه بستن میانگین ۱.۵ تا ۳ ثانیه برای هر پیچ.
ساختار مستحکم: فریم کابینتی سنگین، پایداری تولید مداوم در درازمدت را در محیط‌های سخت تضمین می‌کند.
ایمنی کامل و طراحی انسان‌محور: مجهز به پرده نوری ایمنی، کلید توقف اضطراری فیزیکی، چراغ نشانگر هشدار و کشوی ماوس و کیبورد برای راحتی اپراتور.
قطعات از برندهای معتبر و باکیفیت: شامل پیچ‌گوشتی برقی هوشمند، قطعات پنوماتیک AirTAC، دوربین صنعتی Hikvision، منبع تغذیه سوئیچینگ Mean Well، موتورهای استپر حلقه بسته و فیدر پیچ برجی توسعه‌یافته اختصاصی برای عملکرد مطمئن در درازمدت.

اجزای اصلی

پیچ‌گوشتی برقی هوشمند

فیدر پیچ برجی ساخت اختصاصی

رایانه صنعتی یکپارچه (PC All-in-One)

پرده نوری ایمنی

پنل کلیدهای عملیاتی فیزیکی و توقف اضطراری

دوربین بینایی Hikvision

کشوی بازشونده کیبورد و ماوس

مشخصات فنی

مورد	پارامتر
فاصله کورس حرکت محورها	300 × 250 × 200 میلی‌متر
حداکثر ابعاد محصول برای بستن پیچ	240 × 250 میلی‌متر
روش محرک	موتور سروو / استپر حلقه بسته
دقت موقعیت‌یابی	±0.03 میلی‌متر
روش تغذیه پیچ	نوع مکشی / نوع دمش باد (قابل انتخاب)
زمان بستن یک پیچ	1.5-3 ثانیه
ولتاژ منبع تغذیه	AC220V
توان نامی	1200W
تأمین هوای فشرده	0.4-0.6 مگاپاسکال
وزن کل دستگاه	200 کیلوگرم
تعداد پیچ‌گوشتی برقی	۱ عدد

سناریوهای کاربرد

این دستگاه پیچ‌بندی هوشمند برای مونتاژ در خطوط تولید انبوه زیر مناسب است:

بستن پیچ اتصال به زمین (ارت) بردهای PCBA و بردهای کنترل الکترونیکی
مونتاژ لوازم الکترونیکی مصرفی 3C
لوازم خانگی کوچک و ماژول‌های ابزار دقیق
بستن قطعات الکترونیکی خودرو
هرگونه سناریوی تولیدی که نیازمند ردیابی پیچ‌بندی و بازرسی کیفیت باشد

ایده‌آل برای تولیدکنندگانی که نیازمند موارد زیر هستند:

سوابق پیچ‌بندی قابل ردیابی، نظارت بلادرنگ بر گشتاور، هشدار خودکار عیوب و اتصال تجهیزات به سیستم‌های مدیریت MES کارخانه. این دستگاه جایگزین کار تکراری پیچ‌کاری دستی شده، خطای انسانی را کاهش می‌دهد و هزینه‌های بازرسی را پایین آورده و همزمان کیفیت و راندمان تولید را ارتقا می‌بخشد.
