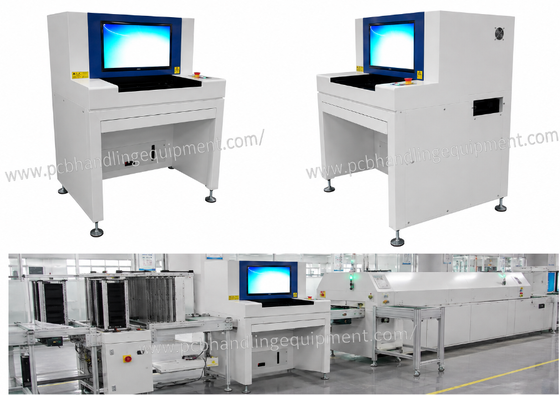

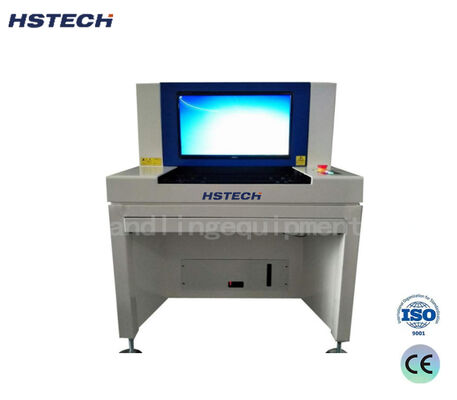

دستگاه بازرسی نوری خودکار AOI آفلاین برای خطوط تولید مونتاژ الکترونیکی SMT و DIP

تجهیزات پیشرفته بازرسی بصری PCBA آفلاین که برای خطوط تولید مونتاژ الکترونیکی SMT و DIP طراحی شده است و بازرسی دستی سنتی را با فناوری نوری خودکار جایگزین می‌کند.

این دستگاه AOI از تصویربرداری نوری مدرن و الگوریتم‌های حرفه‌ای تجزیه و تحلیل تصویر برای ثبت تصاویر PCB با وضوح بالا و شناسایی خودکار عیوب قطعات و اتصالات لحیم کاری استفاده می‌کند. این امر به طور قابل توجهی کارایی کنترل کیفیت را در مقایسه با روش‌های بازرسی دستی بهبود می‌بخشد.

پشتیبانی از بازرسی پس از چاپ خمیر SMT، لحیم کاری مجدد، و فرآیندهای لحیم کاری موج DIP. ایده‌آل برای تولید الکترونیک با تنوع بالا، دسته‌های کوچک تا متوسط با عملکرد پایدار و نگهداری آسان.

دوربین‌های صنعتی CCD با سرعت بالا تصاویر PCBA را در زمان واقعی ثبت می‌کنند. الگوریتم‌های چند بعدی این تصاویر را تجزیه و تحلیل کرده و با نمونه‌های مرجع استاندارد مقایسه می‌کنند. سیستم به طور خودکار عیوب را تشخیص داده، موقعیت‌ها را علامت‌گذاری می‌کند، عکس‌های فوری را ذخیره می‌کند و گزارش‌های بازرسی جامع تولید می‌کند.

• اتوماسیون قابل اعتماد: نرخ تشخیص 99%+ تداخل عامل انسانی را حذف کرده و هزینه‌های تولید بلندمدت را کاهش می‌دهد
• سازگاری چند فرآیندی: یک دستگاه نیازهای بازرسی مونتاژ SMT و DIP را برآورده می‌کند
• مجموعه نرم‌افزار پیشرفته: وارد کردن داده‌های CAD، برنامه‌نویسی آفلاین، تشخیص OCR، آمار SPC، و قابلیت‌های گزارش‌دهی جامع
• ساختار مکانیکی دقیق: پایه با استحکام بالا با پیچ‌های سربی دقیق و راهنماهای خطی، دقت تکرار پایدار را تضمین می‌کند
• قطعات ممتاز: سیستم درایو سروو، قطعات الکتریکی OMRON، و نورپردازی LED RGB با عمر طولانی برای عملکرد قابل اعتماد

• لحیم کاری اضافی و ناکافی
• حفره‌های لحیم کاری و پل‌های اتصال کوتاه
• پین‌های غیر برجسته و سایر خرابی‌های اتصالات لحیم کاری

• قطعات گمشده، جابجا شده، اشتباه، یا معکوس
• قطعات سنگ قبر، آسیب دیده، یا آلوده
• لحیم سرد، لحیم ناکافی/اضافی، پل زدن، و مشکلات مدار باز

• استخراج رنگ و تجزیه و تحلیل آماری
• تشخیص کاراکتر OCR و تجزیه و تحلیل فاصله رنگ
• تشخیص اتصال کوتاه پل IC
• تجزیه و تحلیل نسبت سیاه و سفید و روشنایی
• تجزیه و تحلیل شباهت شکل و وارد کردن داده‌های CAD
• آمار فرآیند SPC و مدیریت مجوز اپراتور
• اسکن بارکد و بازرسی چند پنلی
• شبکه‌سازی چند دستگاه و کتابخانه‌های قطعات سفارشی
• صادرات گزارش روزانه/هفتگی/ماهانه
• اتصال به چندین ایستگاه تعمیر

لوازم الکترونیکی مصرفی، بردهای کنترل صنعتی، ماژول‌های قدرت، تجهیزات ارتباطی، الکترونیک خودرو، دستگاه‌های پزشکی، و سایر تولیدکنندگانی که نیاز به کنترل کیفیت لحیم کاری SMT و DIP دارند. به ویژه برای خطوط تولید با تغییرات مکرر محصول و سفارشات دسته‌ای کوچک مختلط مناسب است.

• نصب دستگاه در محل، راه‌اندازی، و آموزش اپراتور ارائه می‌شود
• گارانتی کامل دستگاه 12 ماهه از زمان دریافت دستگاه معتبر است
• تمام خرابی‌های غیر انسانی در طول دوره گارانتی به صورت رایگان تعمیر می‌شوند
• پشتیبانی فنی مداوم و در دسترس بودن قطعات یدکی پس از گارانتی
• عیب‌یابی آنلاین از راه دور برای به حداقل رساندن زمان توقف تولید
