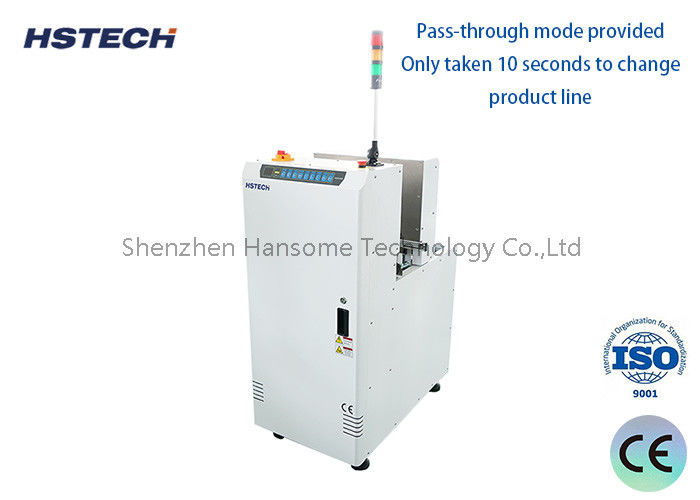

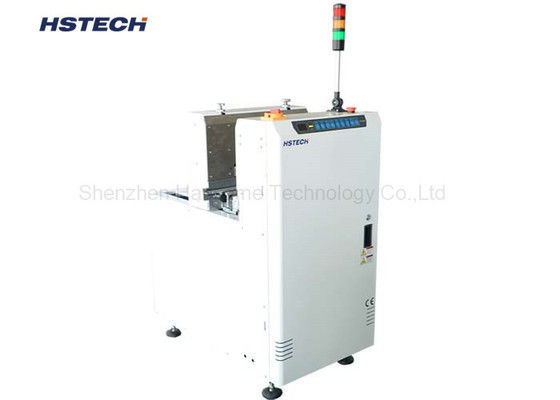

PCB Destacker اتوماتیک Bare Board Loader تجهیزات رسیدگی به PCB برای خطوط SMT

PCB Destacker اتوماتیک Bare Board Loader تجهیزات رسیدگی به PCB برای خطوط SMT

نام تجاری:	HSTECH
شماره مدل:	HS-DS400
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

CE,ISO

نام محصول:

جدا کننده PCB

نام دیگر:

تخته لودر برهنه

ضخامت PCB:

0.6 ~ 4.0 میلی متر

فشار هوا:

0.6 مگا پاسکال

منبع تغذیه:

AC110V/220V، تک فاز

گارانتی:

1 سال

جزئیات بسته بندی:

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

جدا کننده خودکار PCB برای SMT

تجهیزات بارگیری تخت برهنه

دستگاه دستکاری PCB با ضمانت

توضیحات محصول

جداکننده خودکار PCB برای خطوط تولید SMT

درHSTECH Destacker (شحن کننده تخت برهنه)یک راه حل بارگذاری خودکار PCB است که برای جدا کردن و بارگذاری PCB های برهنه به یک خط تولید SMT طراحی شده است. با کنترل برنامه PLC، یک ساختار آلومینیومی پایدار،سازگاری کمربند حمل ایمنی ESD و SMEMA، این ماشین یک راه حل عملی برای دستکاری خودکار PCB را فراهم می کند.

Destacker برای محیط های تولیدی طراحی شده است که بارگذاری مداوم PCB، تغییر سریع محصول و حمل و نقل ثابت صفحه مهم است.حالت عبور، فراهم کردن انعطاف پذیری بیشتر در هنگام ادغام ماشین به پیکربندی های مختلف خط تولید PCB.

HSTECH دو مدل استاندارد ارائه می دهد،HS-DS400وHS-DS530، پشتیبانی از دامنه اندازه PCB های مختلف برای پاسخگویی به نیازهای مختلف تولید.

ویژگی های کلیدی

کنترل برنامه PLC

دستاکر ازکنترل برنامه PLCبرای مدیریت توالی عملیاتی ماشین و فرآیند بارگذاری PCB. سیستم کنترل مبتنی بر PLC عملکرد پایدار و راحت را برای تولید روزانه فراهم می کند،در حالی که اجازه می دهد ماشین به عنوان بخشی از یک سیستم پردازش خودکار SMT PCB کار کند.

ساختار آلومینیوم سنگین

دستگاه یکساختار آلومینیومی با طراحی پایین سنگینپایه تقویت شده به جلوگیری از جابجایی ناخواسته ماشین در طول کار کمک می کند و یک بستر پایدار برای دستکاری مداوم PCB فراهم می کند.این طراحی به ویژه برای محیط های تولید مناسب است که در آن ثبات تجهیزات برای انتقال قابل اعتماد تخته مهم است.

حالت عبور

Aحالت عبوربرای یکپارچه سازی انعطاف پذیر خط تولید فراهم شده است. بسته به طرح تولید، Destacker می تواند برای پشتیبانی از نیازهای مختلف PCB پیکربندی شود،آسان تر کردن یکپارچه سازی با تجهیزات SMT رو به جلو و پایین.

تغییر سریع محصول

"دستاکر" براي تغيير آسان محصول طراحی شدهفقط حدود 10 ثانیه برای تغییر خط تولید مورد نیاز استاین قابلیت تغییر سریع به ویژه برای محیط های تولید که با چندین مدل PCB و تغییرات مکرر محصول کار می کنند مفید است.

کنترل کاربر پسند

ویژگی های ماشیندکمه های کنترل مناسببرای کار سادهگزینه کنترل صفحه لمسیهمچنین در دسترس است، ارائه یک رابط جایگزین برای مشتریان که نیاز به تجربه عملیاتی ماشین راحت تر.

بارگذاری بی وقفه PCB

"دستاکر" ازبارگذاری بدون وقفه، کمک به حفظ یک عرضه مداوم PCB به خط تولید.این ویژگی می تواند وقفه های غیرضروری را در هنگام رسیدگی به PCB کاهش دهد و برای محیط های تولید SMT خودکار که نیاز به تغذیه ثابت صفحه دارد مناسب است.

کمربند حمل و نقل ESD

دستگاه مجهز بهکمربند حمل ESDبرای حمل و نقل PCB. طراحی حمل و نقل ESD-oriented مناسب برای محیط های تولید الکترونیک است که در آن حفاظت الکتروستاتیک در هنگام رسیدگی به PCB یک ملاحظه مهم است.

نمایش خطای ماشین هوشمند

"دستاکر" یک برنامه ی خود برنامه ریزی شدهسیستم نمایش خطای ماشین. به خطاهای مختلف ماشین کد های خطای مختلفی اختصاص داده می شود. هر کد خطای مربوط به دستورالعمل های نگهداری مربوطه است که در پشت درب ماشین قرار دارد.این اجازه می دهد تا اپراتورها و پرسنل تعمیر و نگهداری به سرعت به شناسایی نوع خطای ماشین و مراجعه به اطلاعات مربوط به تعمیر و نگهداری.

SMEMA سازگار است

"ديستاکر"سازگار با SMEMA، که آن را برای ادغام با تجهیزات خط تولید SMT سازگار مناسب می کند.این اجازه می دهد تا Bare Board Loader به یک سیستم پردازش PCB خودکار همراه با سایر تجهیزات خط SMT ادغام شود.

چگونگی کار دستگاه تشخیص PCB

دربارگیری بوردهای برهنه / جدا کننده PCBدر ابتدای خط تولید PCB قرار گرفته است. PCB های برهنه به ماشین بارگذاری می شوند،و Destacker جدا و انتقال تخته به صورت جداگانه به تجهیزات تولید پایین.

سپس دستگاه بر اساس توالی برنامه ریزی شده، فرآیند بارگیری را ادامه می دهد و یک منبع پایدار از PCB های برهنه را به خط SMT ارائه می دهد.این نوع پردازش خودکار PCB می تواند به تولید کنندگان کمک کند تا پردازش دستی صفحه را کاهش دهند و سازگاری تغذیه PCB را بین فرآیندهای مختلف بهبود بخشند.

طراحی شده برای پردازش PCB SMT

HSTECH Destacker برای خطوط تولید PCB که نیاز به بارگذاری خودکار برگه های برهنه دارند مناسب است. کاربردهای معمول عبارتند از:

خطوط تولید SMT
خطوط مونتاژ PCB
تولید PCBA
تولید الکترونیک
تولید EMS
تولید لوازم الکترونیکی OEM/ODM
سیستم های دستی خودکار PCB

این می تواند به عنوان بخشی از یک راه حل گسترده تر برای رسیدگی به PCB همراه باکانویرهای PCB، بافرها، تخلیه کننده ها و سایر تجهیزات خط SMT.

مشخصات فنی

مدل	اندازه PCB کارآمد	ابعاد ماشین	وزن
HS-DS400	50 × 50 - 400 × 400 میلی متر	505 × 825 × 1200 میلی متر	200 کیلوگرم
HS-DS530	50 × 50 - 530 × 500 میلی متر	600 × 920 × 1200 میلی متر	250 کیلوگرم

چرا HSTECH PCB Destacker را انتخاب کنید؟

دستکاری PCB پایدار

ساختار آلومینیوم سنگین و طراحی پایین سنگین کمک می کند تا عملکرد تجهیزات پایدار را در طول بارگذاری PCB فراهم کند.

تولید انعطاف پذیر

حالت عبور و سازگاری SMEMA اجازه می دهد تا دستگاه را در پیکربندی های مختلف خط تولید SMT ادغام کند.

تغییر سریع

تقریباًده ثانیهبرای تغییر خط تولید مورد نیاز است، و باعث می شود ماشین برای محیط های تولید با چندین مدل PCB مناسب باشد.

بارگذاری مداوم

عملکرد بارگذاری بدون وقفه به حفظ یک منبع PCB مداوم برای فرآیندهای SMT پایین می پردازد.

نگهداری آسان

نمایش خطای برنامه ریزی شده و دستورالعمل های مربوط به تعمیر و نگهداری به اپراتورها کمک می کند تا مشکلات ماشین را به طور موثر تشخیص دهند.

حفاظت از ESD

کمربند حمل ESD برای کاربردهای پردازش PCB در محیط های تولید الکترونیک طراحی شده است.

کاربرد خط SMT معمولی

یک پیکربندی معمولی برای رسیدگی به PCB می تواند به صورت زیر تنظیم شود:

بارگذاری PCB برهنه -> جدا کننده PCB -> ناقل -> چاپ چسب جوش -> انتخاب و قرار دادن -> جریان مجدد -> AOI -> تخلیه PCB

HSTECH Destacker می تواند به عنوانتجهیزات بارگذاری PCB در جلویبرای تولید کنندگان که یک خط تولید موجود را ارتقا می دهند،Destacker همچنین می تواند به عنوان یک راه حل اتوماسیون برای کاهش عملیات بارگذاری PCB دستی در نظر گرفته شود.

جدا کننده PCB برای تولید PCB چندگانه

برای تولید کنندگان EMS و PCBA که مدل های مختلف PCB را اداره می کنند، تغییر سریع محصول می تواند بخش مهمی از انعطاف پذیری تولید باشد.HSTECH Destacker با یک مفهوم تغییر سریع طراحی شده است، نیاز به حدود 10 ثانیه برای تغییر خط تولید دارد. این باعث می شود که برای محیط های تولید مناسب باشد که محصولات مختلف PCB باید در یک خط پردازش شوند.

در ترکیب با کنترل PLC ، عملکرد راحت و عملکرد عبور ، این ماشین یک راه حل عملی برای دستکاری خودکار PCB برهنه را فراهم می کند.
