جزئیات محصولات

خونه محصولات

Mitsubishi PLC آلومینیوم فریم NG PCB رد ناقل برای خط مونتاژ SMT

نام تجاری:	HSTECH
شماره مدل:	HS-CVN4600
مقدار تولیدی:	1 عدد
قیمت:	Negotation
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

ارتفاع حمل و نقل:

20±910 میلی متر

جهت حمل و نقل:

L~R یا R~L (اختیاری)

سرعت حمل و نقل:

0.5 ~ 20 متر در دقیقه یا مشخص کنید

منبع تغذیه:

AC100-230V، 50/60Hz، تک فاز

مصرف برق:

حداکثر 100 VA

فشار هوا:

4-6 بار

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

کانویر فریم آلومینیومی Mitsubishi PLC

حامل رد PCB برای SMT

پردازش PCB در خط مونتاژ SMT

توضیحات محصول

نوار نقاله رد کردن PCB آلومینیومی کنترل شده با PLC میتسوبیشی برای خط تولید SMT، تخلیه و مرتب سازی برد مدار معیوب

معرفی محصول

نوار نقاله رد کردن PCB معیوب، تجهیزات حمل و نقل و مرتب سازی خودکار حرفه ای است که به طور ویژه برای خطوط تولید SMT، خطوط مونتاژ PCB و فرآیندهای تولید الکترونیکی طراحی شده است. با تمرکز بر عملکرد اصلی حذف و انتقال خودکار بردهای مدار معیوب، این نوار نقاله رد کردن PCB معیوب به طور کامل با دستگاه های بازرسی AOI بالادستی، آشکارسازهای SPI و تجهیزات تست PCB متصل می شود. پس از شناسایی بردهای PCB معیوب توسط سیستم تشخیص، نوار نقاله رد کردن PCB معیوب به طور خودکار بردهای واجد شرایط را دریافت، جدا و به منطقه جمع آوری تعیین شده منتقل می کند و بردهای خوب و بردهای معیوب را در زمان واقعی به طور موثر جدا می کند. با اتخاذ ساختار قاب آلومینیومی استاندارد و سیستم کنترل هوشمند PLC بالغ، نوار نقاله رد کردن PCB معیوب دارای عملکرد پایدار، دقت مرتب سازی بالا و اتوماسیون کامل است که مشکلات خطای انتخاب دستی، راندمان پایین و آسیب ثانویه PCB ها را در تولید سنتی حل می کند و عملیات رد کردن برد معیوب هوشمند و بدون سرنشین را برای خطوط تولید الکترونیکی تحقق می بخشد.

ویژگی ها

حالت های رد کردن، بازرسی و عبور همه در دسترس هستند.
طراحی ماژولار.
پایداری تقویت شده با طراحی قوی.

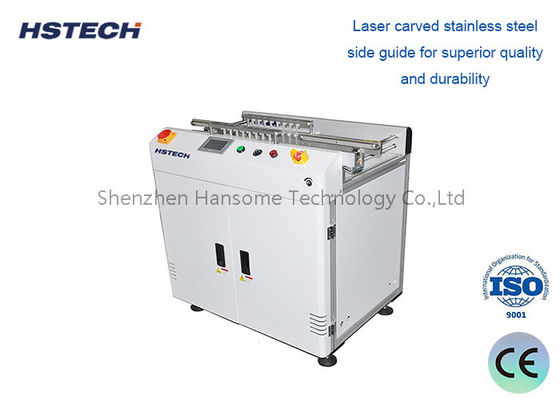

راهنمای جانبی فولاد ضد زنگ حک شده با لیزر برای کیفیت و دوام برتر.
دسته ارگونومیک دسته صندلی.
تنظیم عرض صاف و موازی (پیچ سربی).
طول های مختلف در صورت درخواست موجود است.
کنترل سرعت متغیر.
سازگار با SMEMA.

مشخصات

عملکرد	این واحد عملکرد انتخاب برد OK و NG را در خط تولید SMT ارائه می دهد. می توان از آن در صورت نیاز به بازرسی بصری PCB ها استفاده کرد. PCB ها به دویدن ادامه می دهند، بنابراین بدون وقفه در جریان عادی PCB ها.
ارتفاع حمل و نقل	910±20 میلی متر
جهت حمل و نقل	چپ به راست، یا راست به چپ (اختیاری)
سرعت حمل و نقل	0.5~20 متر در دقیقه یا مشخص کنید
منبع تغذیه	AC100-230V، 50/60Hz، تک فاز
برند PLC	میتسوبیشی
برند سنسور	Sick
برند درایور	Meanwell
مصرف برق	حداکثر 100VA
فشار هوا	4-6 بار
مصرف هوا	حداکثر 10 لیتر در دقیقه
ارتباطات	SMEMA

مدل	HS-CVN350	HS-CVN460
طول موثر PCB	5050~450350 میلی متر	5050~550460 میلی متر
ابعاد دستگاه	1000690930 میلی متر	1000800930 میلی متر
وزن	70 کیلوگرم	90 کیلوگرم

ریل حمل و نقل

کنترل الکتریکی

ساختار بالابر

کاربردهای معمول

خطوط کنترل کیفیت SMT: حذف خودکار بردهای معیوب پس از بازرسی AOI/SPI برای جلوگیری از پردازش بیشتر PCB های معیوب.
تولید الکترونیک خودرو: اطمینان از استانداردهای بدون نقص با جدا کردن بردهای NG در تولید ECU، سنسور یا ماژول قدرت.
مونتاژ الکترونیک مصرفی: انحراف بردها با نقص لحیم کاری، قطعات گمشده یا عدم هم ترازی در خطوط تلفن هوشمند، تبلت یا دستگاه های پوشیدنی.
تولید ماژول LED: مدیریت PCB های با فرمت بزرگ ضمن حفظ کنترل کیفیت دقیق برای کاربردهای روشنایی و نمایشگر.
تولیدکنندگان قراردادی (CEMs): فعال کردن تغییر سریع بین پروژه های مختلف مشتری با معیارهای رد قابل تنظیم و ظرفیت سطل.

چرا نوار نقاله رد کردن PCB معیوب ما را انتخاب کنید؟

برخلاف سیستم های رد کردن پایه که به فشار دهنده های پنوماتیک ساده با دقت محدود متکی هستند، نوار نقاله ما دارای یک سیستم کنترل هوشمند است که با تجهیزات بازرسی بالادستی همگام می شود تا شناسایی 100% دقیق NG را تضمین کند. طراحی ماژولار امکان نگهداری آسان را فراهم می کند، با دسترسی بدون ابزار به قطعات فرسوده و بلبرینگ های خود روان کننده برای قابلیت اطمینان طولانی مدت. علاوه بر این، رابط HMI داده های تولید در زمان واقعی (مانند کل بردهای پردازش شده، تعداد NG، نرخ رد) را برای ردیابی کیفیت و بهینه سازی فرآیند ارائه می دهد.

ما همچنین مکانیزم های رد قابل تنظیم (نوع فلیپ، نوع فشار، یا بازوی رباتیک)، طول های نوار نقاله توسعه یافته و نسخه های سازگار با اتاق تمیز برای محیط های تولید حساس را ارائه می دهیم.

آماده حذف بردهای معیوب از خط SMT خود هستید؟

زمان و منابع را برای پردازش PCB های معیوب تلف نکنید. نوار نقاله رد کردن PCB معیوب ما تضمین می کند که فقط بردهای واجد شرایط به جلو حرکت می کنند و در هزینه شما صرفه جویی می کند و شهرت برند شما را حفظ می کند. امروز با ما تماس بگیرید تا یک طرح ادغام سفارشی، نمایش زنده یا قیمت رقابتی دریافت کنید - بگذارید به شما در ساخت یک خط تولید هوشمندتر و کارآمدتر کمک کنیم.
