کنترل PLC حامل شاتل PCB با سرعت بالا SMT SMEMA سازگاری برای حمل و نقل PCB

کانوایر شاتل PCB اتوماتیک با سرعت بالا PLC کنترل شده تجهیزات سازگار با SMEMA برای انتقال یکپارچه برد مدار چاپی

معرفی محصول

کانوایر شاتل PCB یک تجهیزات حرفه ای اتوماتیک برای جابجایی PCB است که به طور خاص برای خطوط تولید SMT طراحی شده است و به انتقال پایدار، کارآمد و یکپارچه بردهای مدار چاپی بین ایستگاه های مختلف پردازش SMT اختصاص دارد. این کانوایر شاتل PCB اتوماتیک به عنوان یک دستگاه کمکی اصلی برای خطوط تولید تولید الکترونیک هوشمند، کاملاً با تجهیزات اصلی SMT مطابقت دارد و مشکلات اتصال، انتقال و گذار PCB را در فرآیند تولید خط مونتاژ حل می کند. کانوایر شاتل PCB مجهز به رابط استاندارد SMEMA و سیستم کنترل هوشمند PLC، تغذیه، انتقال و تعویض شاتل PCB کاملاً اتوماتیک و بدون سرنشین را تحقق می بخشد و به طور موثر پرینترهای خمیر لحیم، دستگاه های قرارگیری، کوره های بازتاب، آشکارسازهای AOI و سایر تجهیزات SMT را به هم متصل می کند. این دستگاه با انواع PCB در اندازه ها و ضخامت های مختلف، با تطبیق پذیری قوی، سازگار است و یک تجهیز کلیدی ضروری برای بهبود سطح اتوماسیون و پیوستگی تولید خطوط تولید SMT مدرن است.

ویژگی های کلیدی

• طراحی محفظه ایمنی ماژول - عملکرد ایمن را در عین حفظ ساختار فشرده تضمین می کند
• کنترل PLC - کنترل خودکار دقیق را برای قابلیت اطمینان عملیاتی بهبود یافته فراهم می کند
• موتور پله ای و تسمه دقیق متحرک - دقت بالا و حرکت روان را برای جابجایی مداوم PCB ارائه می دهد
• تنظیم عرض موازی صاف - کنترل انعطاف پذیر را برای جای دادن اندازه های مختلف PCB ارائه می دهد
• جهت انتقال سفارشی - جهت قابل تنظیم بر اساس الزامات خاص مشتری
• پنل کنترل صفحه لمسی - رابط کاربری بصری برای نظارت و تنظیمات آسان
• نمایشگر چراغ برج سه رنگ - نشانگر وضعیت بصری با چراغ های قرمز، زرد و سبز
• سازگاری SMEMA - کاملاً سازگار با استانداردهای انجمن تولیدکنندگان تجهیزات نصب سطحی

مشخصات فنی

عملکرد اصلی

این واحد جریان PCB را به کانال های مختلف هدایت می کند و امکان انتقال روان بین پیکربندی های 2 خط به 1 خط یا 1 خط به 2 خط را فراهم می کند. این سیستم انعطاف پذیری مسیریابی پویا را برای عملیات بهینه سازی شده جابجایی PCB فراهم می کند.

پارامترهای فنی

• ارتفاع انتقال: 910±20 میلی متر
• فاصله انتقال: استاندارد 2000 میلی متر یا قابل تنظیم
• زمان انتقال: قابل تنظیم بر اساس نیازهای تولید
• تعداد واگن های متحرک: تک یا دوگانه (اختیاری)
• روش انتقال: موتور پله ای + تسمه نقاله
• ریل ثابت: ریل اول و چهارم برای پایداری ثابت است

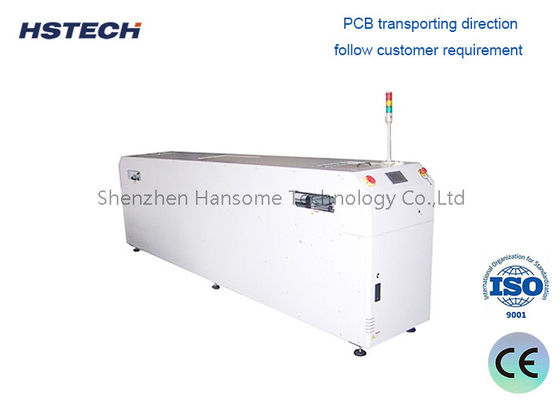

• جهت انتقال: چپ به راست یا راست به چپ برای پیکربندی خط انعطاف پذیر
• حالت انتقال PCB: گزینه های 2 در 1 خروجی، 1 در 2 خروجی، یا 2 در 2 خروجی
• فشار هوا: 4-6 بار
• ضخامت PCB: حداقل 0.4 میلی متر
• سیگنال: مطابق با SMEMA

کاربردهای معمول

• تراز خط SMT: پر کردن شکاف های زمان چرخه بین دستگاه های قرارگیری و برداشت سریع و کوره های بازتاب یا ایستگاه های بازرسی کند.
• مونتاژ دو طرفه: بافر کردن و انتقال PCB بین فرآیندهای قرارگیری طرف اول و طرف دوم.
• تولید الکترونیک خودرو: اطمینان از انتقال پایدار PCB های بزرگ برای تولید ECU، سنسور و ماژول قدرت.
• مونتاژ الکترونیک مصرفی: جابجایی تولید انبوه PCB های گوشی های هوشمند، تبلت و دستگاه های پوشیدنی با زمان توقف صفر.
• تولیدکنندگان قراردادی (CEMs): انطباق سریع با پروژه های مختلف مشتری با ظرفیت بافر قابل تنظیم و سرعت انتقال.

چرا کانوایر شاتل PCB ما را انتخاب کنید؟

برخلاف کانوایرهای انتقال پایه که به حرکت تسمه ساده بدون قابلیت بافر متکی هستند، کانوایر شاتل ما انتقال با سرعت بالا را با بافر هوشمند ترکیب می کند تا توقف های خط ناشی از عدم تطابق فرآیند را از بین ببرد. قاب فولادی تقویت شده با پایه های ضد لرزش، عملکرد پایدار را حتی در حداکثر سرعت تضمین می کند، در حالی که طراحی ماژولار امکان نگهداری آسان را با دسترسی بدون ابزار به قطعات فرسوده فراهم می کند. رابط HMI داده های زمان واقعی را در مورد تعداد برد، زمان انتقال و وضعیت بافر ارائه می دهد و به اپراتورها اجازه می دهد تا عملکرد خط را بهینه کنند و مشکلات بالقوه را قبل از ایجاد زمان توقف شناسایی کنند.

ما همچنین ظرفیت های بافر قابل تنظیم، طول های کانوایر طولانی تر و نسخه های سازگار با اتاق تمیز را برای محیط های تولید حساس ارائه می دهیم.

آماده حذف گلوگاه ها در خط SMT خود هستید؟

توقف از دست دادن زمان تولید به دلیل عدم تطابق فرآیند. کانوایر شاتل PCB ما جریان روان و پیوسته را بین تمام ایستگاه ها تضمین می کند و توان خروجی و کارایی خط شما را به حداکثر می رساند. امروز با ما تماس بگیرید تا یک برنامه ادغام سفارشی، نمایش زنده، یا قیمت رقابتی دریافت کنید - بگذارید به شما کمک کنیم خط تولید خود را به یک نیروگاه با سرعت بالا و بازده بالا تبدیل کنید.
