ماشین جوش موج انتخابی با دقت بالا برای تولید دسته کوچک DIP از طریق سوراخ

ماشین جوش موج انتخابی با دقت بالا برای تولید دسته کوچک DIP از طریق سوراخ

نام تجاری:	HSTECH
شماره مدل:	SW‑320YT/450YT
مقدار تولیدی:	1 عدد کامپیوتر
قیمت:	negotiable
شرایط پرداخت:	T/T
توانایی عرضه:	50 کامپیوتر در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

CE,ISO

نام محصول:

دستگاه لحیم کاری موج انتخابی

ضخامت PCB:

0.8-3 میلی متر

فشار تامین هوا:

0.5-0.7 مگاپاسکال

ظرفیت مخزن شار:

2 L

قدرت پیش گرمایش:

مادون قرمز 1 کیلو وات

گارانتی:

1 سال

جزئیات بسته بندی:

چوبی

قابلیت ارائه:

50 کامپیوتر در ماه

برجسته کردن:

دستگاه جوش موج با دقت بالا

ربات سولدرینگ انتخابی

تولید کوچک DIP از طریق سوراخ

توضیحات محصول

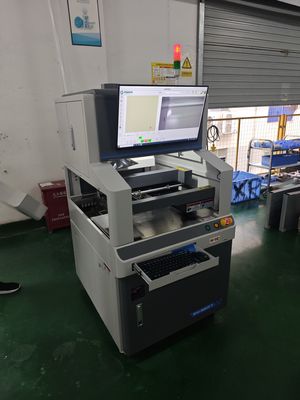

دستگاه لحیم‌کاری موجی انتخابی آفلاین با اسپری دقیق برای تولید دسته‌ای کوچک قطعات DIP سوراخ‌دار

مرور کلی محصول

دستگاه لحیم‌کاری موجی انتخابی آفلاین HSTECH برای لحیم‌کاری قطعات پلاگین DIP با تنوع بالا و دسته‌ای کوچک مهندسی شده است. این سیستم یکپارچه، اسپری فلاکس، پیش‌گرمایش مادون قرمز و لحیم‌کاری موجی انتخابی را در یک واحد فشرده ترکیب می‌کند و راه‌اندازی سریع تولید را بدون نیاز به فیکسچر سفارشی امکان‌پذیر می‌سازد. این تجهیز با اشغال تنها حدود 1 متر مربع از فضای کف، فضای ارزشمند کارگاه را حفظ می‌کند. در مقایسه با سیستم‌های لحیم‌کاری موجی متداول، مصرف سرباره لحیم، فلاکس و برق را به طور قابل توجهی کاهش می‌دهد. این دستگاه نرخ نفوذ قلع سوراخ‌دار تقریباً 100% را با بازده لحیم‌کاری بیش از 98% ارائه می‌دهد و یک راه‌حل مقرون به صرفه برای لحیم‌کاری سوراخ‌دار PCBA برای صنایع الکترونیک خودرو، کنترل صنعتی و الکترونیک پزشکی فراهم می‌کند. این دستگاه که توسط یک کامپیوتر صنعتی کنترل می‌شود، از برنامه‌نویسی بصری آفلاین پشتیبانی می‌کند. اپراتورها می‌توانند برنامه‌نویسی را در کامپیوترهای اداری تکمیل کرده و فایل‌ها را مستقیماً برای تولید به دستگاه وارد کنند. نظارت تصویری بی‌درنگ و تشخیص خودکار ارتفاع موج، فرآیندهای لحیم‌کاری قابل مشاهده و راه‌اندازی ساده را تضمین می‌کند. مخزن لحیم کاملاً تیتانیومی مقاومت استثنایی در برابر خوردگی لحیم مذاب را با طراحی جداشونده سریع برای نگهداری آسان ارائه می‌دهد.

مزایای کلیدی

تولید انعطاف‌پذیر، بدون نیاز به فیکسچر: از تغییر سریع برای محصولات متعدد پشتیبانی می‌کند. PCBها با فاصله ایمن را می‌توان مستقیماً بدون هزینه‌های ابزار سفارشی برای نمونه‌برداری محصولات جدید لحیم‌کاری کرد.هزینه عملیاتی فوق‌العاده پایین:

مخزن لحیم 15 کیلوگرمی تنها 0.2 کیلوگرم سرباره لحیم در هر شیفت 8 ساعته تولید می‌کند. سیستم اسپری فلاکس مهر و موم شده، اتلاف تبخیر فلاکس را از بین می‌برد. مصرف کل توان 3.5 کیلووات به طور قابل توجهی مصرف انرژی را در مقایسه با لحیم‌کاری موجی سنتی کاهش می‌دهد.

کیفیت لحیم‌کاری برتر: پیش‌گرمایش مادون قرمز دو طرفه (بالا و پایین) با پیش‌گرمایش و لحیم‌کاری همزمان، شوک حرارتی را برای قطعات حساس به حرارت به حداقل می‌رساند. تراز خودکار و اندازه‌گیری ارتفاع، جریان لحیم پایدار را با نرخ نفوذ سوراخ‌دار 100% و بازده بیش از 98% تضمین می‌کند. محافظت N2 (خلوص 99.999%) اتصالات لحیم روشن با حداقل اکسیداسیون را ارائه می‌دهد.
سیستم اسپری و لحیم‌کاری با دقت بالا: نازل اسپری فلاکس دقیق 0.5 میلی‌متری Lumina اصلی ژاپن. نازل‌های لحیم‌کاری قابل تعویض از قطر 3 میلی‌متر تا 20 میلی‌متر با اندازه‌های سفارشی موجود، مطابق با نازل‌های اختصاصی برای هر اتصال برای کنترل دقیق دوز فلاکس و زمان لحیم‌کاری.
نرم‌افزار هوشمند و نظارت بصری: برنامه‌نویسی آفلاین مبتنی بر تصویر امکان وارد کردن گرافیک PCB برای ترسیم مسیرهای لحیم‌کاری را فراهم می‌کند. نمایش ویدئوی بی‌درنگ شرایط اوج موج و عملکرد لحیم‌کاری برای مشاهده جامع فرآیند.
ابعاد فشرده و نگهداری آسان: حدود 1 متر مربع مساحت کف با مخزن لحیم با رهاسازی سریع و سیم‌کشی متمرکز. ماژول‌های مایع-گاز از کابینت الکتریکی جدا شده‌اند تا ایمنی را افزایش داده و کار سرویس را ساده کنند.
مشخصات فنیمشخصات
SW-320YTSW-450YT

اندازه PCB قابل استفاده

50×50 ~ 320×250 میلی‌متر	50×50 ~ 450×400 میلی‌متر	ضخامت PCB
0.8-3 میلی‌متر؛ طول پین <3 میلی‌متر	0.8-3 میلی‌متر؛ طول پین <3 میلی‌متر	ارتفاع قطعه
سمت بالا	حداکثر وزن PCB (با قطعات)≤5 کیلوگرم	حداکثر وزن PCB (با قطعات)≤5 کیلوگرم
≤5 کیلوگرم	آلیاژ تیتانیوم کامل، ظرفیت 15 کیلوگرم، توان 1.8 کیلووات<100 mm>	آلیاژ تیتانیوم کامل، ظرفیت 15 کیلوگرم، توان 1.8 کیلووات<100 mm> آلیاژ تیتانیوم کامل، ظرفیت 15 کیلوگرم، توان 1.8 کیلووات
توان پیش‌گرمایش	مادون قرمز 1 کیلووات	مادون قرمز 1 کیلووات
توان کل	AC 220V، 3.5 کیلووات	AC 220V، 3.5 کیلووات
نیاز به نیتروژن	خلوص 99.999%؛ فشار 0.5 مگاپاسکال؛ مصرف 20-30 لیتر در دقیقه	خلوص 99.999%؛ فشار 0.5 مگاپاسکال؛ مصرف 20-30 لیتر در دقیقه
ظرفیت مخزن فلاکس	2 لیتر	2 لیتر
فشار هوای ورودی	0.5-0.7 مگاپاسکال	0.5-0.7 مگاپاسکال
قطر داخلی نازل لحیم‌کاری	φ3-φ20 میلی‌متر، پشتیبانی سفارشی	φ3-φ20 میلی‌متر، پشتیبانی سفارشی
سیستم کنترل	کامپیوتر صنعتی + (سیستم عامل ویندوز)	کامپیوتر صنعتی + (سیستم عامل ویندوز)
حالت برنامه‌نویسی	برنامه‌نویسی بصری تصویر آنلاین / آفلاین	برنامه‌نویسی بصری تصویر آنلاین / آفلاین
وزن دستگاه	150 کیلوگرم (شامل 15 کیلوگرم لحیم)	150 کیلوگرم (شامل 15 کیلوگرم لحیم)
ابعاد خارجی (با مانیتور)	880 × 1280 × 1350 میلی‌متر	880 × 1280 × 1350 میلی‌متر
صنایع کاربردی	PCBA کنترل صنعتی، الکترونیک خودرو، تجهیزات امنیتی، الکترونیک پزشکی، ماژول‌های منبع تغذیه، ماژول‌های ارتباطی، مونتاژ دسته‌ای کوچک قطعات DIP سوراخ‌دار و نمونه‌برداری محصولات جدید.
