Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-G320L
Price: 6005.00 USD
Availability: InStock

جزئیات محصولات

خونه محصولات

نام تجاری:	HSTECH
شماره مدل:	HS-G320L
مقدار تولیدی:	1 مجموعه
قیمت:	negotiable
شرایط پرداخت:	T/T، L/C، وسترن یونیون
توانایی عرضه:	60 ست در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گوانگدونگ، چین

گواهی:

CE, ISO 9001

سیستم روشنایی داخلی:

منبع روشنایی LED در داخل محفظه کار

مدل:

HS-G320L

تعداد محور:

3 محور (X/Y/Z)

محدوده کاری:

400*400*100 میلی متر

حداکثر سرعت حرکت:

300mm/s

دقت تکرار:

+/-0.02 میلی متر

حالت برنامه نویسی:

آموزش دستی با آویز

حافظه برنامه:

1000 گروه

سیستم درایو:

سروو موتور + پیچ دقیق

دریچه توزیع:

شیر سوزنی، اسپری / شیر PUR اختیاری است

فشار هوا:

0.4-0.7MPa

منبع تغذیه:

AC220V 50/60Hz

توان کل:

350 وات

بدنه ماشین:

فولاد ضد زنگ

پورت ارتباطی:

SMEMA

گارانتی:

1 سال

جزئیات بسته بندی:

جعبه تخته سه لا با فوم ضد ضربه و فیلم مانع رطوبت، استاندارد صادرات

قابلیت ارائه:

60 ست در ماه

برجسته کردن:

Internal lighting system for dark cavity

Adjustable LED illumination inside chamber

Bright interior light for bead inspection

توضیحات محصول

مرور کلی محصول

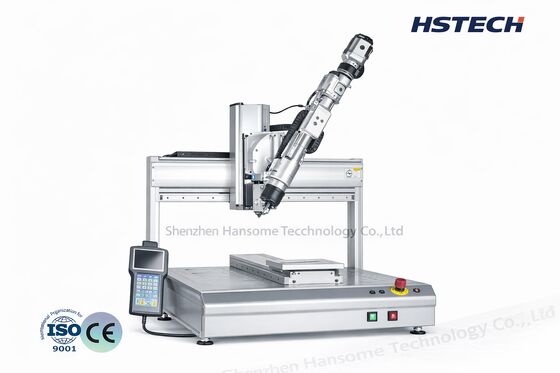

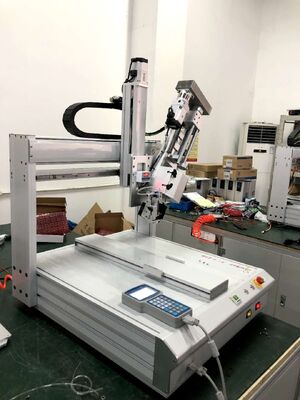

این دستگاه چسب‌کاری 3 محوره بر اساس یک سیستم روشنایی داخلی ساخته شده است. یک منبع نور LED داخلی در داخل محفظه کار نصب شده و همزمان با دستگاه روشن می‌شود، بنابراین ناحیه چسب‌کاری، نوک نازل و خط چسب در طول برنامه‌ریزی و تولید کاملاً قابل مشاهده باقی می‌مانند. اپراتورها دیگر نیازی به نگه داشتن چراغ قوه یا کار زیر یک گانت سایه‌دار هنگام آموزش یک مسیر جدید روی بسترهای تیره، اپوکسی سیاه یا محفظه‌های عمیق LED ندارند. محفظه روشن زمان برنامه‌ریزی با دستگاه آموزشی را کوتاه می‌کند، رد اولیه‌های ناشی از خطوط چسب از دست رفته یا شکسته را کاهش می‌دهد و بازرسی معمول مسیر چسب را بدون توقف چرخه امکان‌پذیر می‌سازد.چرا سیستم روشنایی داخلی اهمیت داردمنبع نور نصب شده روی محفظه، کل ناحیه حرکت X-Y را روشن می‌کند، نه فقط نوک نازل

روشنایی روشن و یکنواخت روی چسب سیاه، PCB سیاه و پوسته‌های لامپ LED با محفظه عمیق که نور خارجی در آن شکست می‌خورد

اپراتورها می‌توانند پیوستگی عرض خط و شکست چسب را در زمان واقعی در حالی که دستگاه در حال اجرا است، مشاهده کنند
آموزش دستی سریع‌تر با دستگاه آموزشی: مسیر برنامه‌ریزی شده به صورت بصری نقطه به نقطه تأیید می‌شود
نور بازرسی مستقل از شرایط نور کارخانه و شیفت‌های شب است
منبع نور LED با عمر طولانی و خروجی حرارت کم، بنابراین هیچ تأثیری بر ویسکوزیته چسب یا عمر مفید ندارد
ویژگی‌های دستگاه
سیستم روشنایی داخلی نصب شده در داخل محفظه کار

پلتفرم حرکتی 3 محوره (X/Y/Z) با ترکیب درایو سروو و استپر

حداکثر سرعت حرکت 300 میلی‌متر بر ثانیه و دقت تکرار ±0.02 میلی‌متر
برنامه‌ریزی با دستگاه آموزشی در حالت‌های نقطه، خط، دایره، قوس و مسیر پیوسته
حافظه برنامه تا 1000 گروه برای تعویض سریع محصول
بدنه دستگاه از فولاد ضد زنگ با گانت صلب، پایدار بدون لرزش در سرعت بالا
سرعت‌دهنده چسب‌کاری تک یا دوگانه اختیاری، شیر گرمایش PUR، شیر مخلوط‌کن AB و دستگاه مکش خلاء
تمیز کردن خودکار شیر و لوله‌ها در زمان آماده به کار
مناسب برای عملیات خطی با ارتباط SMEMA
مشخصات فنی
پارامتر

مشخصات

نام محصول	دستگاه چسب‌کاری 3 محوره
مدل	HS-G320L
محدوده کاری (X/Y/Z)	400 × 400 × 100 میلی‌متر
حداکثر سرعت حرکت	300 میلی‌متر بر ثانیه
دقت تکرار	±0.02 میلی‌متر
سیستم درایو	موتور سروو + درایو پیچ دقیق
حالت برنامه‌ریزی	آموزش دستی با دستگاه آموزشی
حافظه برنامه	تا 1000 گروه
سیستم روشنایی داخلی	منبع نور LED در داخل محفظه کار، با سوئیچ دستگاه
شیر چسب‌کاری	1 شیر سوزنی شامل، شیر اسپری یا PUR اختیاری
فشار هوا	0.4–0.7 مگاپاسکال
منبع تغذیه	AC220V 50/60Hz
توان کل	350 وات
بدنه دستگاه	فولاد ضد زنگ
ابعاد دستگاه	720 × 720 × 1500 میلی‌متر
وزن دستگاه	حدود 180 کیلوگرم
گارانتی	1 سال
کاربردها	سیستم روشنایی داخلی به ویژه برای قطعات کار تیره یا فرورفته مفید است: چسباندن لامپ LED و لوله LED، آب‌بندی ماژول LED، چسب‌کاری خمیر لحیم و زیرپوشش PCB، تثبیت قطعات SMT، چسباندن قاب LCD و نمایشگر، پوشش‌دهی سنسور، آب‌بندی کانکتور و سوئیچ، چسباندن پک باتری، مونتاژ بلندگو و هدفون، تثبیت لنز نوری و پوشش بسته‌بندی سخت‌افزار با چسب حرارتی PUR.

اطلاعات سفارش

پیکربندی استاندارد: پلتفرم 3 محوره، سیستم روشنایی داخلی، یک شیر چسب‌کاری سوزنی، دستگاه آموزشی و دفترچه راهنمای عملیاتی انگلیسی. اقلام اختیاری شامل شیر گرمایش PUR، شیر مخلوط‌کن AB، موقعیت‌یابی بصری CCD، میز دوگانه و محدوده کاری سفارشی را می‌توان بر اساس درخواست اضافه کرد.
